3.4 Zubehör
Ersetzen Sie den defekten Lüfter rechtzeitig, um den ordnungsgemäßen Betrieb des
Umrichters zu gewährleisten.
Für den Austausch des Lüfters können Sie Lüftereinheiten bei Siemens unter den folgenden
Artikelnummern bestellen.
Tabelle 3-12 Austauschlüfter
SINAMICS S200 PTI
3 AC, 380 V ... 480 V
FSC
FSD
3.4.6
Schirmblechkit
Beschreibung
Das Schirmblechkit (Artikelnummer: 6SL5566-0AB00-0AA0) umfasst vier Schirmbleche und 16
Befestigungsschrauben (M4 × 12). Über das Schirmblech können Masseverbindungen sowohl
für geschirmte Leitungen als auch für Schutzleiter hergestellt werden.
Zur Befestigung des Schirmblechs können die beiden mitgelieferten M4-Schrauben mit
einem Anziehdrehmoment von 2,2 Nm verwendet werden.
①
②
③
④

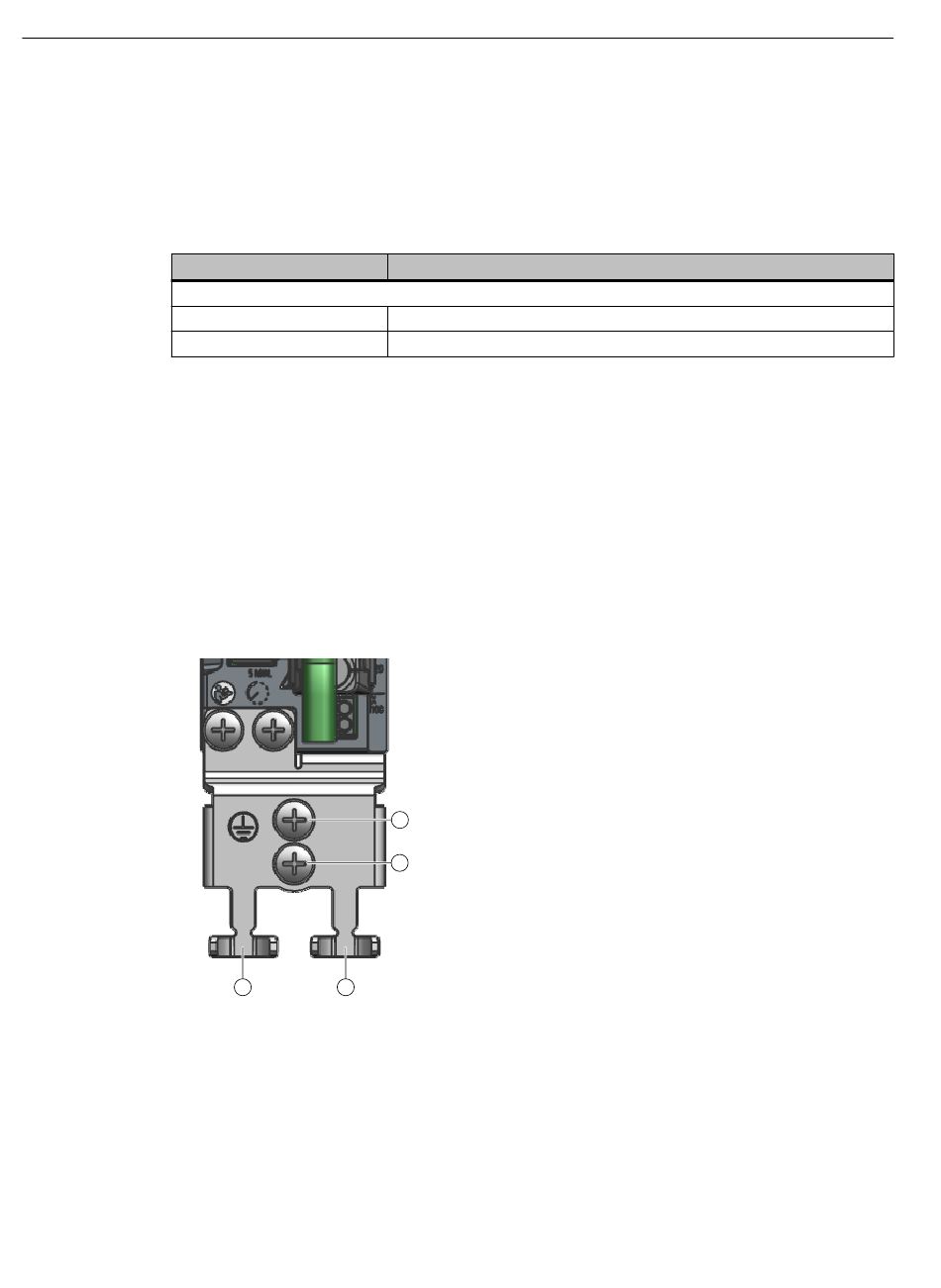

Bild 3-12
Zum Anschluss von
M4-Schraube mit dem Schirmblech verbinden.
66
Artikelnummer
6SL5560-0CE00-0AA0
6SL5560-0DE00-0AA0
1
2
3
4
Erdung Umrichter
Erdung Motorleitung
Befestigung Motorleistungsleitung
Reserviert (empfohlen zur Befestigung von Bremsleitung und Geberleitung)
Schirmblech
①
②
bzw.
Servo-Antriebssystem SINAMICS S200 Impulsfolge-Version mit SIMOTICS S-1FL2
können Sie den Schutzleiter mit einem Kabelschuh und einer
Betriebsanleitung, 05/2024, FW V6.3 HF4, A5E51646767A AB
