10.6
Resonanzunterdrückung
Übersicht
Die Funktion zur Resonanzunterdrückung unterdrückt mechanische Resonanzen bei einer
Frequenz oberhalb 100 Hz.
Diese Funktion wird durch Festlegung der Stromsollwertfilter als Bandsperren erreicht. Für
den Umrichter stehen vier Stromsollwertfilter zur Verfügung.

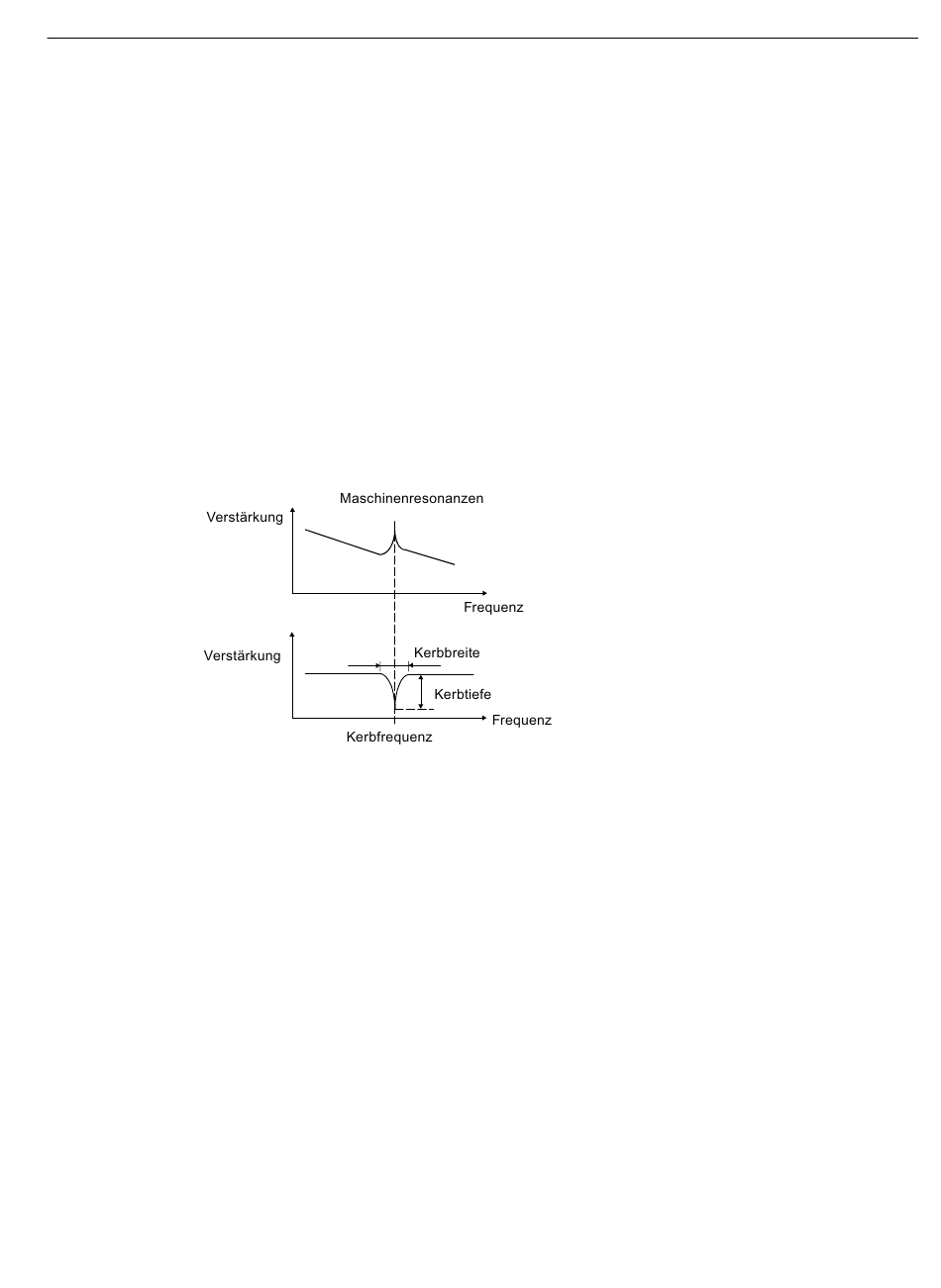

Bild 10-1
Funktionsbeschreibung
Resonanzunterdrückung mit Autotuning
Beim Autotuning wird die Resonanzunterdrückung standardmäßig aktiviert.
• Resonanzunterdrückung mit One Button Tuning (p5300 = 1, p5291.1 = 1)
Die Stromsollwertfilter werden mithilfe eines Rauschsignals einmal ermittelt und eingestellt.
Es können bis zu vier Stromsollwertfilter aktiviert werden, nachdem das One Button Tuning
beendet ist.
• Resonanzunterdrückung mit Real Time Tuning (p5300 = 2, p5302.6 = 1)
Filter 4 wird automatisch als Bandsperre parametriert und als adaptiver Resonanzfilter
aktiviert. Für die Nutzung der anderen drei Stromsollwertfilter müssen deren Einstellungen
dann manuell konfiguriert werden.
Wenn es in der Maschine keine Resonanzen gibt, empfiehlt Siemens, die
Resonanzunterdrückung im Real Time Tuning zu deaktivieren (p5302.6 = 0), um eine hohe
Dynamikleistung zu erzielen.
