Vorgehensweise
Gehen Sie folgendermaßen vor, um die Passfeder in die Passfedernut zu montieren:
1. Bauen Sie die Passfeder ("
die Passfeder fest in der Nut sitzt. Siemens empfiehlt, den Block mit der V-förmigen Nut ("
als Stütze unter dem Wellenzapfen zu positionieren.
2. Klopfen Sie die Passfeder mit einer Kupferstange in die Passfedernut.

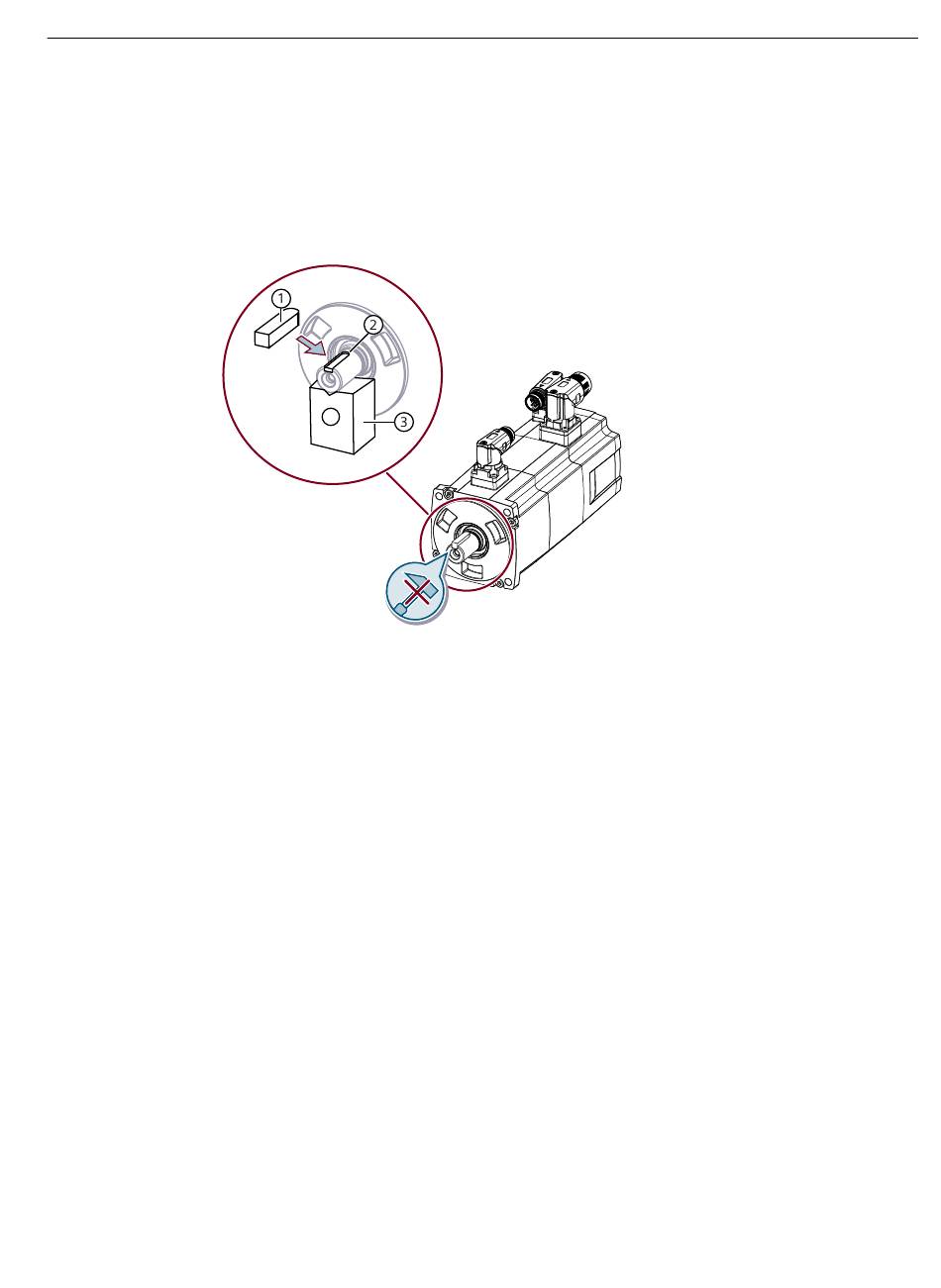

Bild 5-4
5.2.8
Abtriebselemente aufziehen
Übersicht
Durch die ordnungsgemäße Anordnung der Abtriebselemente wird das auf die Welle und das
Lager wirkende Biegemoment reduziert.
Servo-Antriebssystem SINAMICS S200 Impulsfolge-Version mit SIMOTICS S-1FL2
Betriebsanleitung, 05/2024, FW V6.3 HF4, A5E51646767A AB
①
Sorgfältig geschmierte Passfeder
②
Passfedernut
③
Block mit V-förmiger Nut
Montieren der Passfeder
①
") in die Passfedernut ("
②
") ein und vergewissern Sie sich, dass
Montage
5.2 Motor
③
")
109
