Anhang
A.4 Leitungen konfektionieren
Vorgehensweise

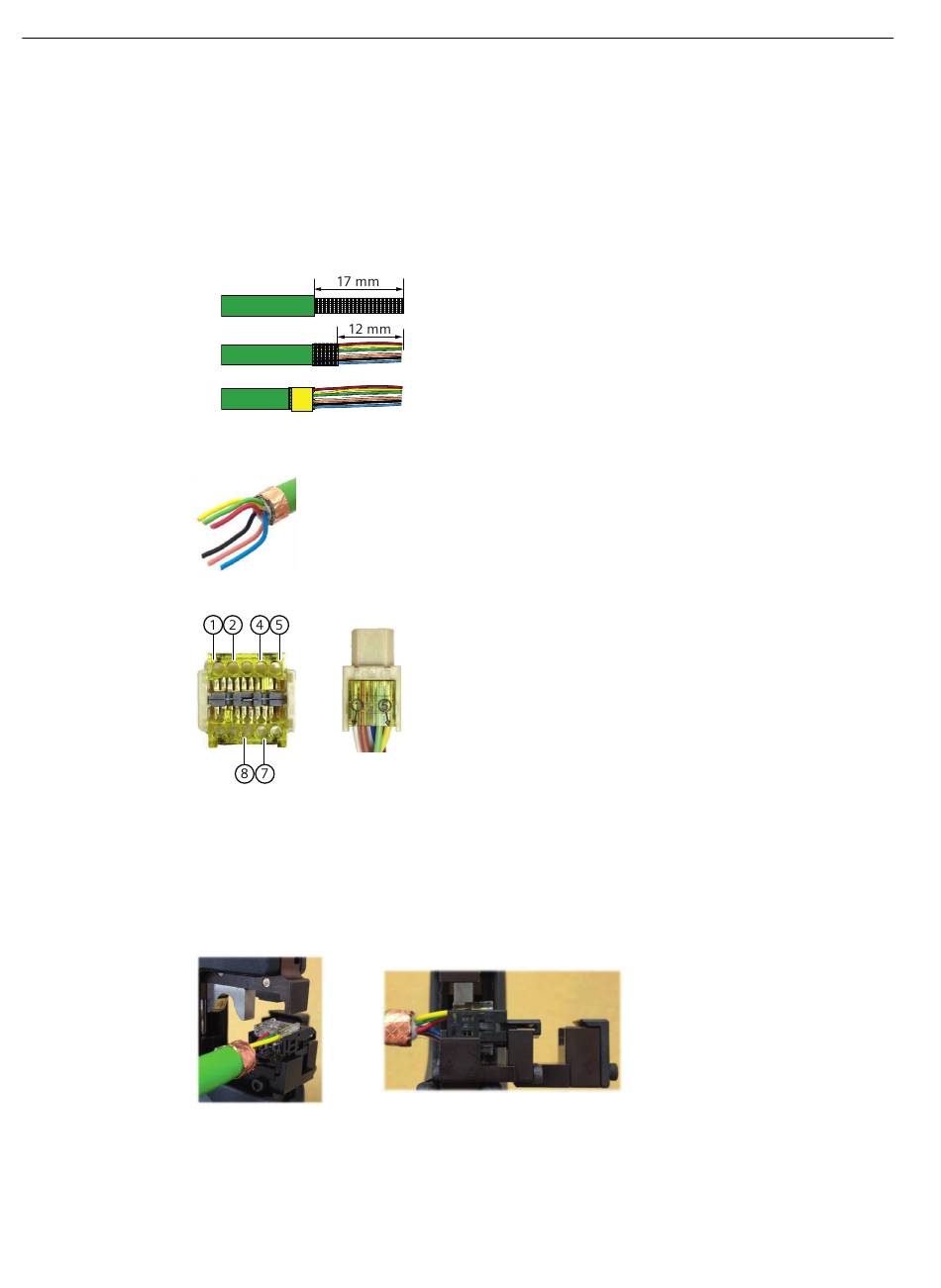

1. Bereiten Sie die Leitung vor.
– Entfernen Sie 17 mm des Außenmantels von der Leitung.
– Entfernen Sie 12 mm des Leitungsschirms.
– Schlagen Sie den restlichen Leitungsschirm über den Leitungsmantel zurück und
2. Bereiten Sie die Leitungen entsprechend vor. Die Abbildung unten dient lediglich der groben
Veranschaulichung. Genaue Angaben zu den Leiterfarben finden Sie bei Schritt 3.
3. Führen Sie die Adern in der richtigen Reihenfolge bis zum Steckerende ein.
4. Legen Sie den Stecker in die IDC-Aufnahme des Crimpwerkzeugs und crimpen Sie den
Stecker. Stellen Sie sicher, dass die rote, gelbe und grüne Ader nach oben zeigen.
774
umwickeln Sie ihn mit Kupferband.
Pin
Aderfarbe
1
Weiß
2
Rot
4
Grün
Pin
5
7
8
Servo-Antriebssystem SINAMICS S200 Impulsfolge-Version mit SIMOTICS S-1FL2
Betriebsanleitung, 05/2024, FW V6.3 HF4, A5E51646767A AB
Aderfarbe
Gelb
Rosa
Blau
