5. INSTRUÇÕES DE FUNCIONAMENTO
5.1. VERIFICAÇÃO DA CABLAGEM DO CABO
O teste permite verificar o mapeamento dos cabos de redes LAN
com conector RJ45 para detetar possíveis erros de cablagem.
Proceder do seguinte modo:
1.
Ligar o instrumento com o botão ON/OFF
2. Selecionar o tipo de cabo UTP ou STP em teste (ver § 4.3)
3. Ligar uma extremidade do cabo em teste ao instrumento e a
outra extremidade a uma das unidades remotas #1 ou #2
utilizando, se necessário, os cabos de conexão fornecidos (ver
Fig. 3)

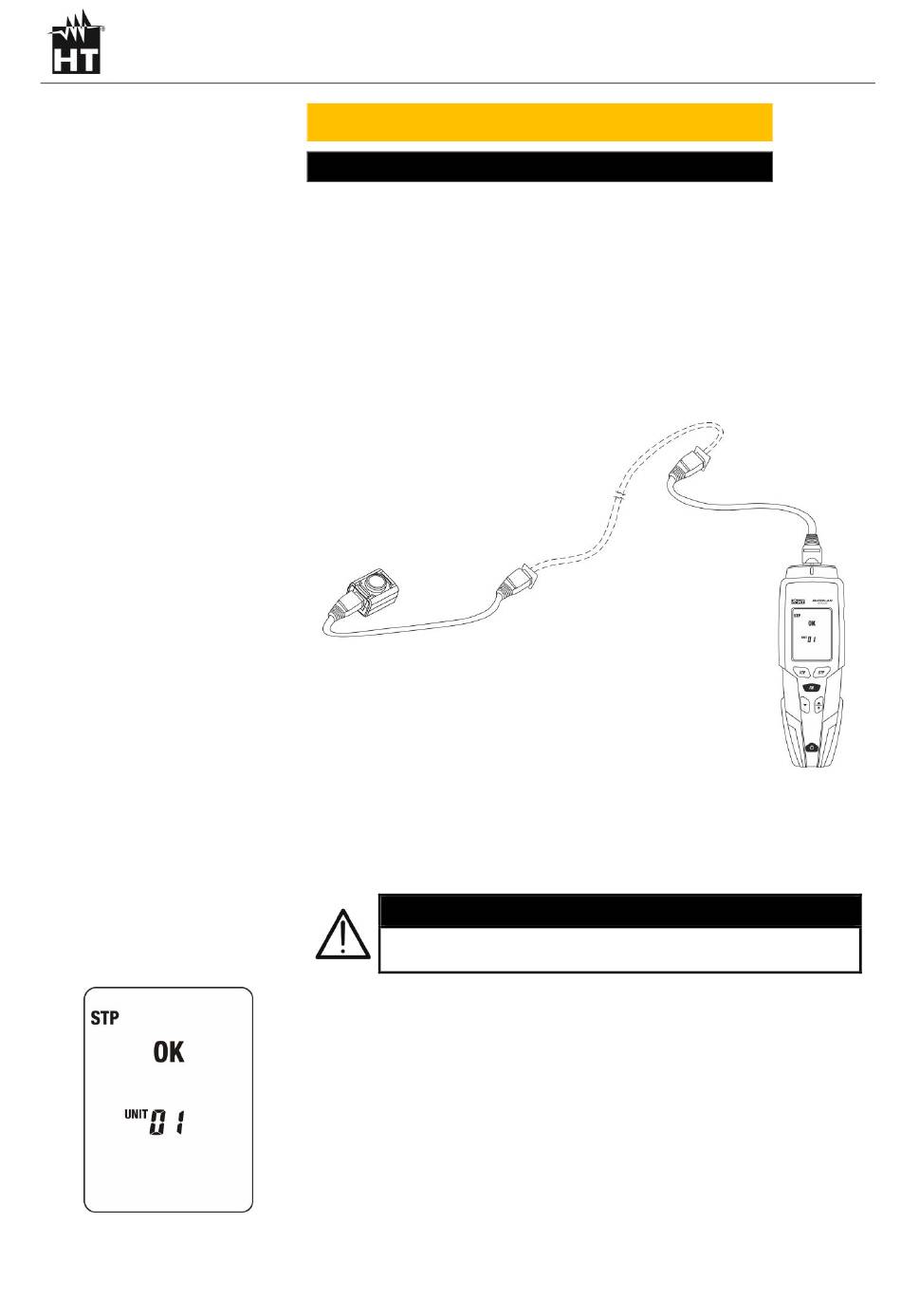

Fig. 3: Ligação do instrumento
4. Premir o botão GO. O instrumento mostra a mensagem
"MEASURING..." e executa o teste de acordo com o tipo de cabo
configurado
A conexão da unidade remota é necessária para a
execução das medições
5. Para cabos UTP/FTP, se a cablagem estiver correta, é
apresentado um ecrã como o mostrado ao lado em que é
evidenciado que a cablagem está correta e o número
identificativo da unidade remota utilizada
76
QUICKLAN6055
ATENÇÃO
