HT Instruments QUICKLAN6055 Bedienungsanleitung Seite 62

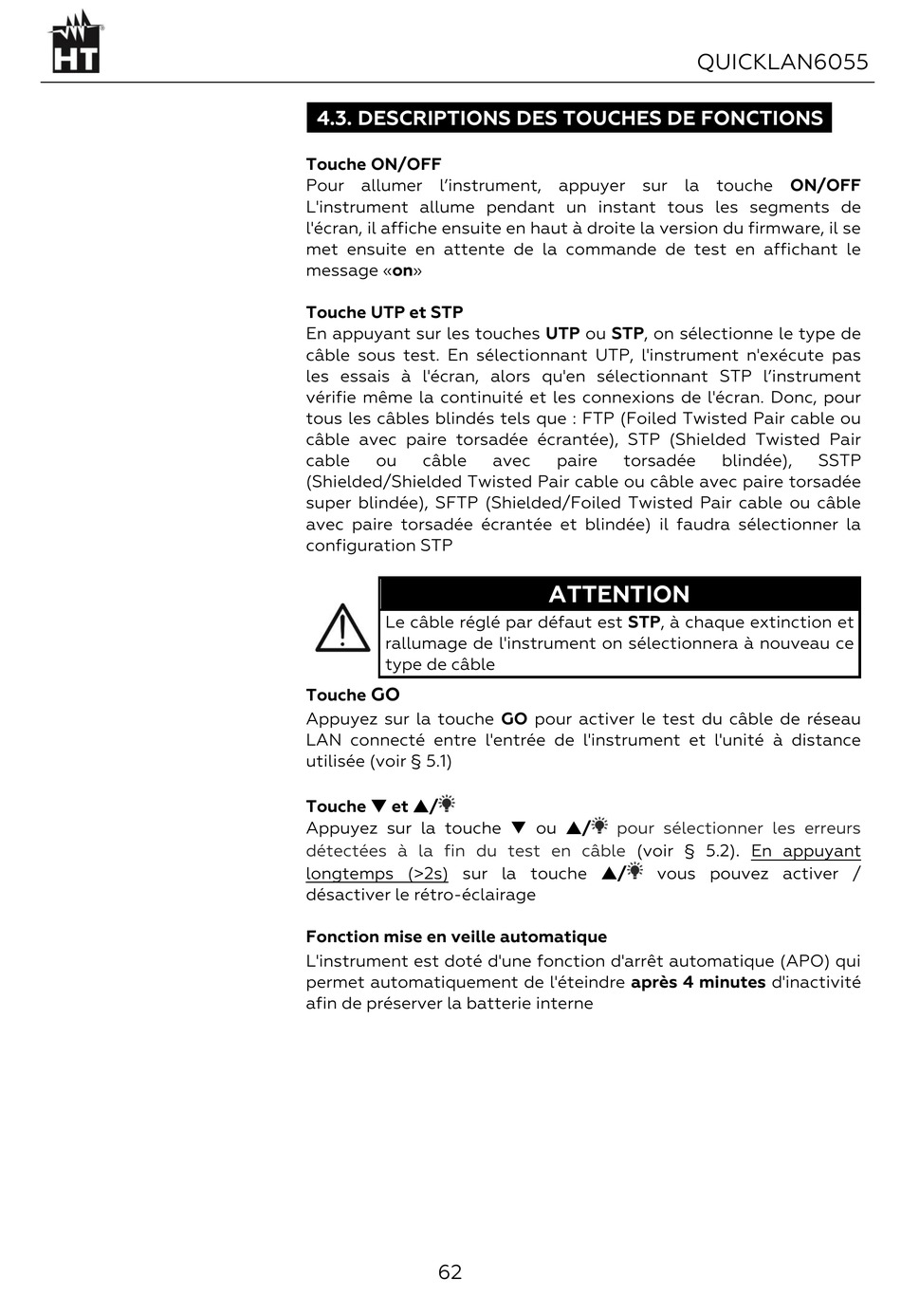

4.3. DESCRIPTIONS DES TOUCHES DE FONCTIONS
Touche ON/OFF
Pour allumer l'instrument, appuyer sur la touche ON/OFF
L'instrument allume pendant un instant tous les segments de
l'écran, il affiche ensuite en haut à droite la version du firmware, il se
met ensuite en attente de la commande de test en affichant le
message «on»
Touche UTP et STP
En appuyant sur les touches UTP ou STP, on sélectionne le type de
câble sous test. En sélectionnant UTP, l'instrument n'exécute pas
les essais à l'écran, alors qu'en sélectionnant STP l'instrument
vérifie même la continuité et les connexions de l'écran. Donc, pour
tous les câbles blindés tels que : FTP (Foiled Twisted Pair cable ou
câble avec paire torsadée écrantée), STP (Shielded Twisted Pair
cable ou câble
(Shielded/Shielded Twisted Pair cable ou câble avec paire torsadée
super blindée), SFTP (Shielded/Foiled Twisted Pair cable ou câble
avec paire torsadée écrantée et blindée) il faudra sélectionner la
configuration STP
Le câble réglé par défaut est STP, à chaque extinction et
rallumage de l'instrument on sélectionnera à nouveau ce
type de câble
GO
Touche
Appuyez sur la touche GO pour activer le test du câble de réseau
LAN connecté entre l'entrée de l'instrument et l'unité à distance
utilisée (voir § 5.1)
Touche  et /
Appuyez sur la touche  ou /
détectées à la fin du test en câble
longtemps (>2s) sur la touche /
désactiver le rétro-éclairage
Fonction mise en veille automatique
L'instrument est doté d'une fonction d'arrêt automatique (APO) qui
permet automatiquement de l'éteindre après 4 minutes d'inactivité
afin de préserver la batterie interne
62
avec paire torsadée
ATTENTION
pour sélectionner les erreurs
(voir § 5.2)
vous pouvez activer /
QUICKLAN6055
blindée), SSTP
.
En appuyant
