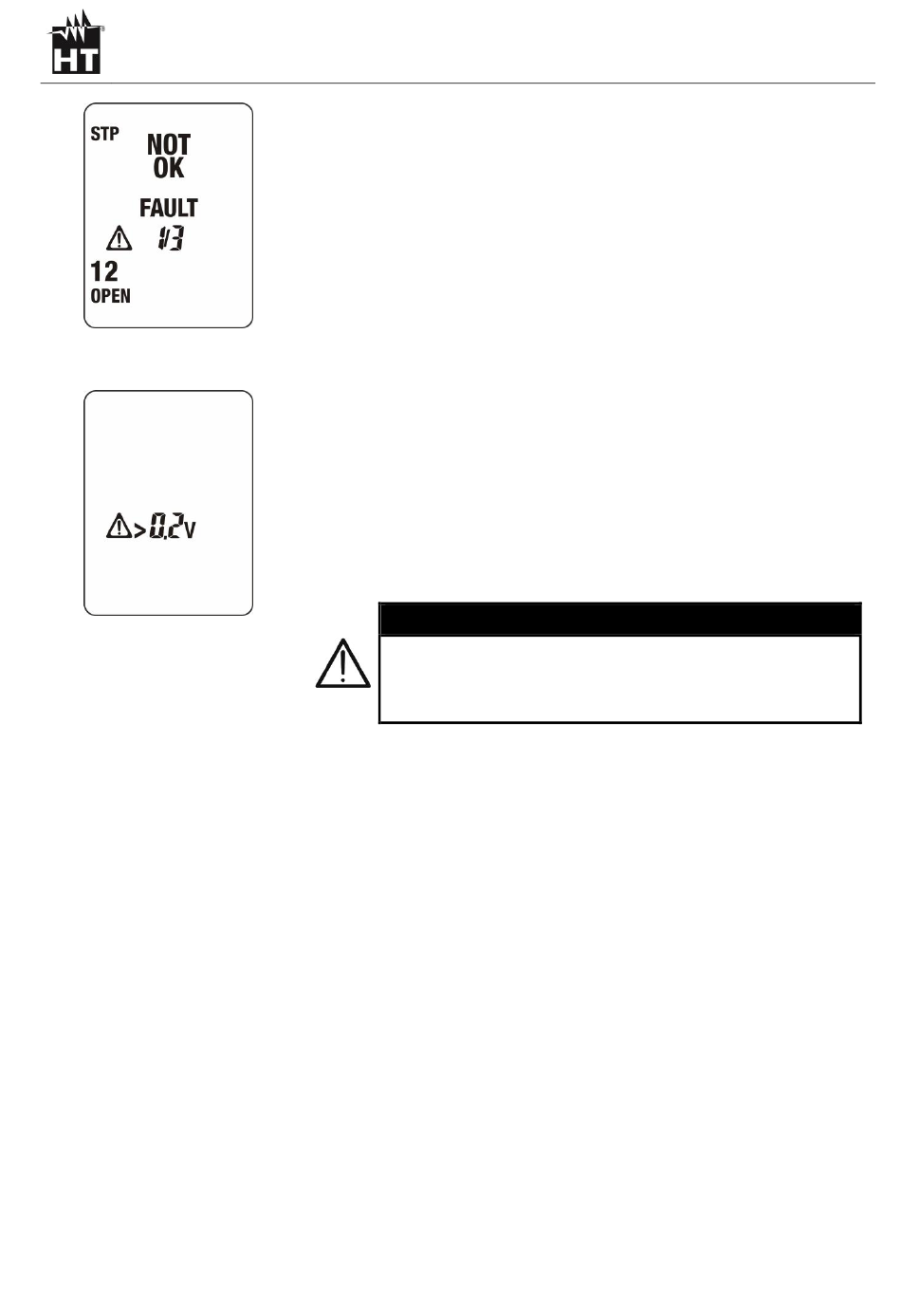

6. Ist die Verdrahtung fehlerhaft, wird eine Anzeige wie rechts
erscheinen (NOT OK). Bei diesem Beispiel wird "FAULT 1/3"
angezeigt und bedeutet, dass insgesamt 3 Fehler entdeckt
wurden und der erste Fehler gerade angezeigt wird. Details zu
den entdeckten Fehlern werden an der linken Seite der LCD
Anzeige aufgeführt: Das Paar 1-2 ist offen. (12 OPEN). Durch
Drücken der Pfeil Tasten ist es möglich auch die Details der
beiden anderen Fehler 2 und 3 zu erhalten. ("FAULT 2/3",
"FAULT 3/3")
7. Wenn das Gerät das Vorhandensein einer Spannung > 0.2 V an
dem RJ45-Eingang erkennt, zeigt es die Nachricht auf dem
Bildschirm auf der rechten Seite und wird den Test nicht
durchführen. Beseitigen Sie die Ursache für das Vorhandensein
der Spannung (z.B: Kopplung aufgrund der Anwesenheit von
elektrischen Kabeln in der Nähe von LAN-Kabel-Netze). Die
max. zulässige Höchstspannung zwischen den Eingängen
beträgt 60VAC/DC (Testausführung auch in Gegenwart von
PoE-Kabeln)
Sollte UTP (ungeschirmtes Kabel) ausgewählt worden
sein
obwohl
angeschlossen ist, kann das Messergebnis fehlerhaft sein
da die Schirmung das Messergebnis beeinflussen kann
51
WARNUNG
ein
STP
Kabel
(geschirmtes
QUICKLAN6055
Kabel)
