HT Instruments QUICKLAN6055 Bedienungsanleitung Seite 53

Kabelfehler
MISWIRE
(Kabel vertauscht)
SPLIT PAIRS
(geteiltes Paar)
5.2.1. Split Pairs Fehler
Ein LAN-Kabel besteht üblicherweise aus 8 Leitern, wobei je 2 Leiter
miteinander verdrillt sind. Dadurch ergeben sich 4 Paare: 1-2, 3-6,
4-5 und 7-8. Ein geteiltes Paar ist vorhanden, wenn ein Draht eines
Paares versehentlich mit einem Draht eines anderen Paares verdrillt
wurde. D.h. die Rückkopplung dieser beiden Paare ist ungewöhnlich
hoch. Der physikalische Pin zu Pin Anschluss an sich ist korrekt)
Die Fehlermeldung SPLIT PAIRS wird nur erkannt, wenn
die Verdrahtung vollständig korrekt ist
53
Beschreibung
Kabel verschiedener
Paare sind vertauscht
Die Kabel zweier
Paare sind
miteinander verdrillt

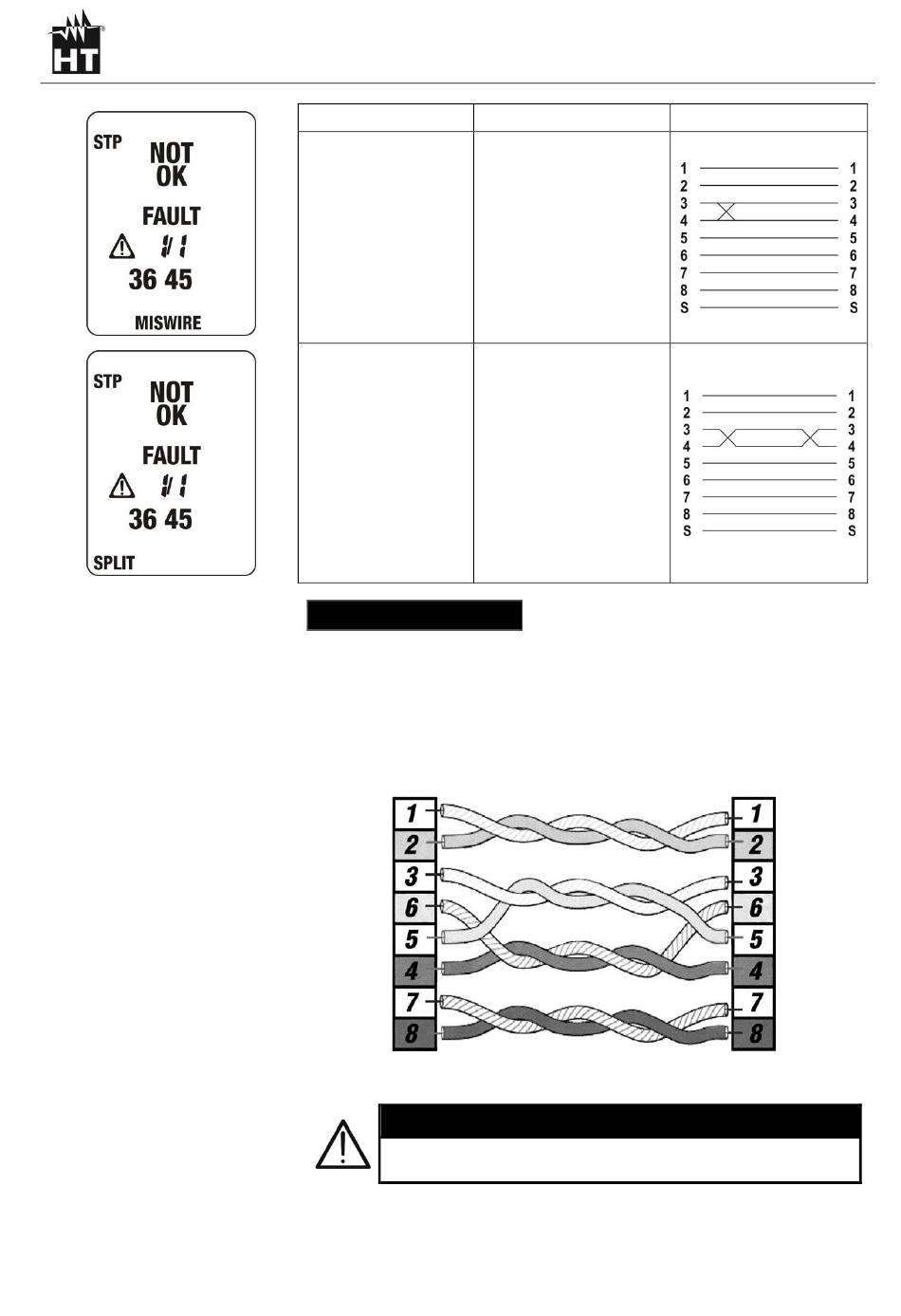

Fig. 4: Beispiel: Split pairs
WARNUNG
QUICKLAN6055
Verdrahtungsplan
