5. ISTRUZIONI OPERATIVE
5.1. VERIFICA CABLAGGIO DEL CAVO
Il test permette di verificare la mappatura dei cavi di reti LAN con
connettore RJ45 al fine di cercare eventuali errori di cablaggio.
Operare come segue:
1.
Accendere lo strumento con il tasto ON/OFF
2. Selezionare il tipo di cavo UTP o STP in prova (vedere § 4.3)
3. Connettere un estremo del cavo in prova allo strumento e l'altro
estremo ad una delle unità remote #1 o #2 utilizzando, se
necessario, i cavetti patch in dotazione (vedere Fig. 3)

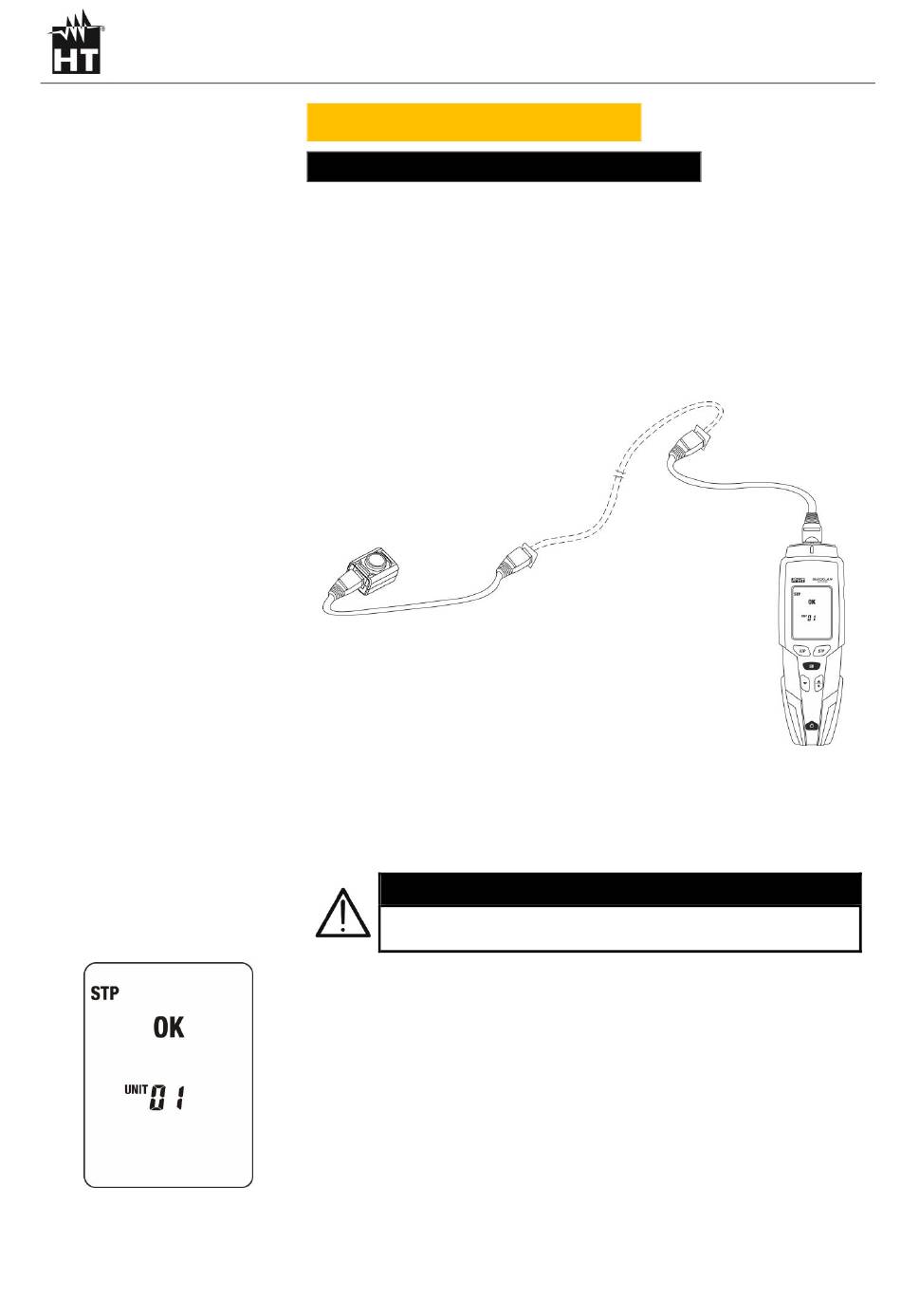

Fig. 3: Collegamento dello strumento
4. Premere il tasto GO. Lo strumento mostra il messaggio
"MEASURING..." ed esegue il test in accordo al tipo di cavo
impostato
La connessione dell'unità remota è necessaria ai fini
dell'esecuzione delle misure
5. Per cavi UTP/FTP, qualora il cablaggio sia corretto, viene
visualizzata una videata come quella riportata a fianco in cui è
evidenziato il corretto cablaggio ed il numero identificativo
dell'unità remota utilizzata
11
QUICKLAN6055
ATTENZIONE
