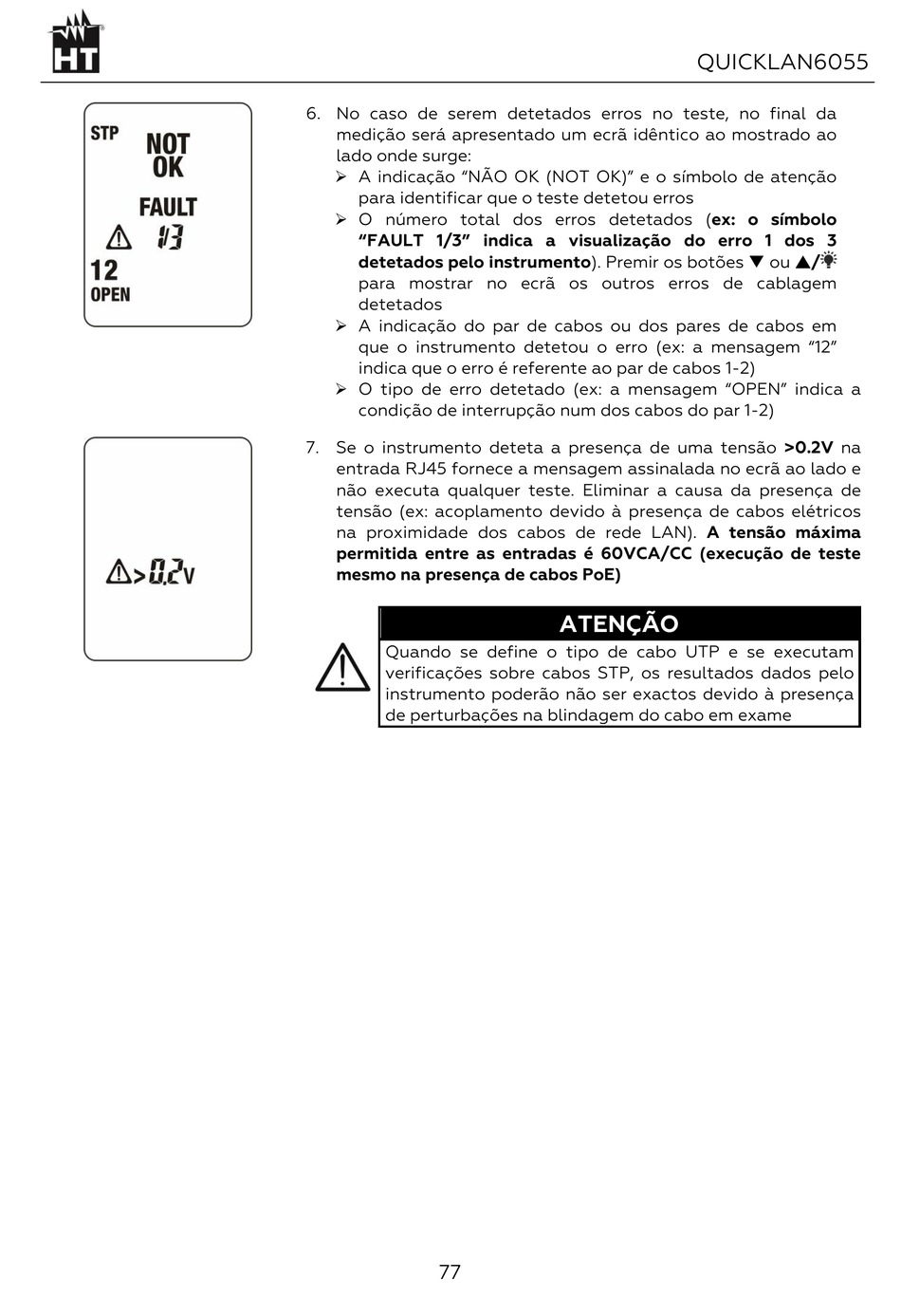

6. No caso de serem detetados erros no teste, no final da
medição será apresentado um ecrã idêntico ao mostrado ao
lado onde surge:
➢ A indicação "NÃO OK (NOT OK)" e o símbolo de atenção
para identificar que o teste detetou erros
➢ O número total dos erros detetados (ex: o símbolo
"FAULT 1/3" indica a visualização do erro 1 dos 3
detetados pelo instrumento). Premir os botões ou /
para mostrar no ecrã os outros erros de cablagem
detetados
➢ A indicação do par de cabos ou dos pares de cabos em
que o instrumento detetou o erro (ex: a mensagem "12"
indica que o erro é referente ao par de cabos 1-2)
➢ O tipo de erro detetado (ex: a mensagem "OPEN" indica a
condição de interrupção num dos cabos do par 1-2)
7. Se o instrumento deteta a presença de uma tensão >0.2V na
entrada RJ45 fornece a mensagem assinalada no ecrã ao lado e
não executa qualquer teste. Eliminar a causa da presença de
tensão (ex: acoplamento devido à presença de cabos elétricos
na proximidade dos cabos de rede LAN). A tensão máxima
permitida entre as entradas é 60VCA/CC (execução de teste
mesmo na presença de cabos PoE)
Quando se define o tipo de cabo UTP e se executam
verificações sobre cabos STP, os resultados dados pelo
instrumento poderão não ser exactos devido à presença
de perturbações na blindagem do cabo em exame
77
QUICKLAN6055
ATENÇÃO
