5. INSTRUCCIONES OPERATIVAS
5.1. VERIFICACIÓN DEL CABLEADO
Será verificado el mapeado en acuerdo al tipo de cable LAN
seleccionado. Para testear el cable aténgase a los siguiente
procedimientos:
1.
Encienda el instrumento con la tecla ON/OFF
2. Seleccionar el tipo de cable UTP o STP a medir (ver § 4.3).
3. Conecte el cable en el instrumento y a la unidad remota
utilizando, si es necesario, los cables en dotación (ver Fig. 3)

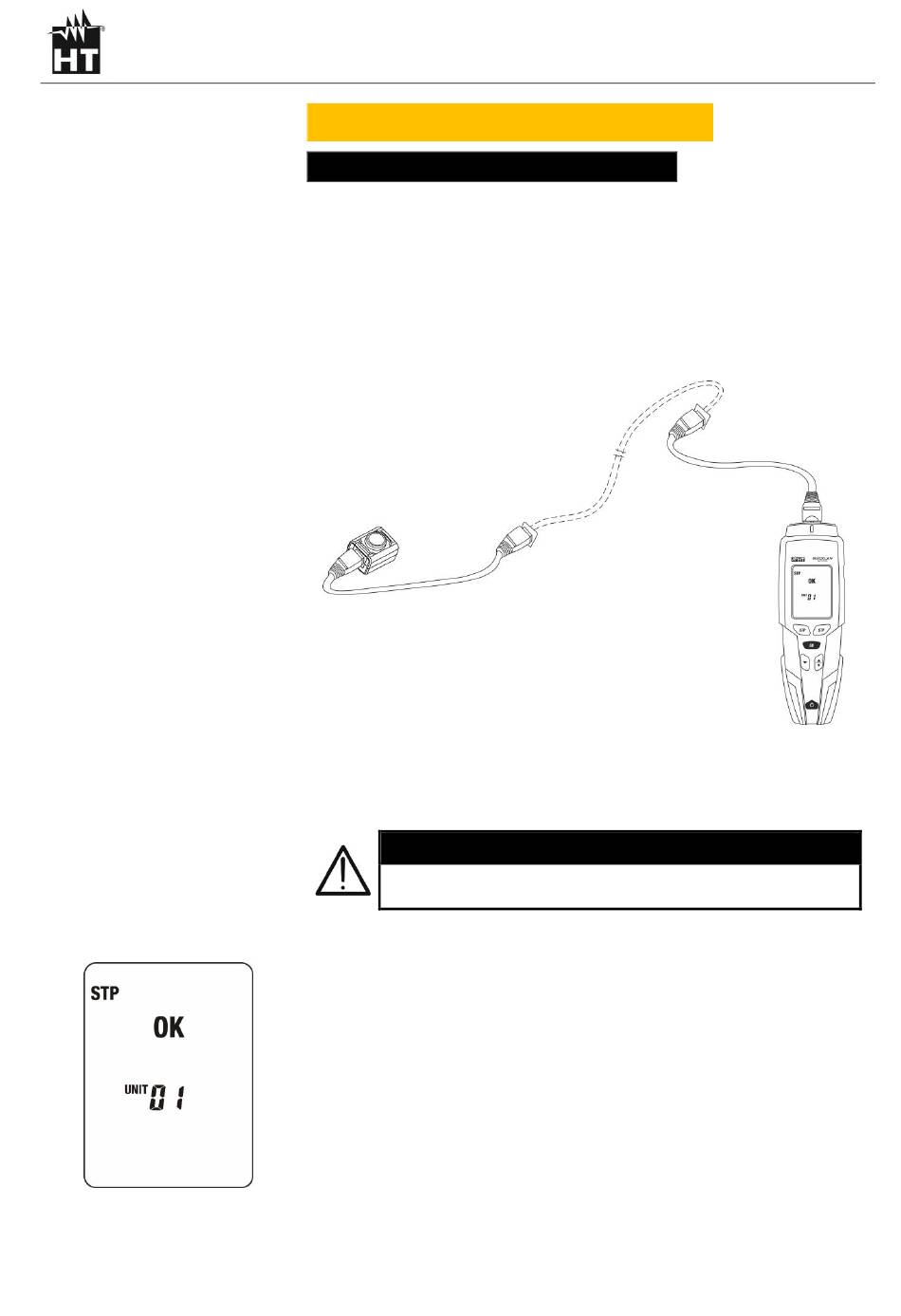

Fig. 5: Conexión del instrumento
4. Pulse la tecla GO son efectuadas las pruebas de acuerdo con el
tipo de cable programado
La unidad remota es necesaria para realizar medidas
precisas
5. Para cables UTP/FTP, en caso de que instrumento detecte la
unidad remota al otro lado del cable y el cableado sea correcto,
será visualizada una pantalla como la indicada: cable cableado
correctamente, detectada la unidad remota
37
QUICKLAN6055
ATENCIÓN
