5 INSTRUÇÕES DE OPERAÇÃO
5.1 TESTE EM SISTEMAS EVSE COM CONECTOR TIPO 2 (PAÍS EU)
1. Conecte o adaptador à entrada In1 do instrumento multifuncional HT usando o cabo
C100EV fornecido (consulte a Fig. 1 - parte 1)
2. Conecte os terminais L1, PE e N/L2 (o LED L2 está ativo apenas em sistemas
Bifásicos) (ver Fig. 1 - partes 2, 3) do adaptador respetivamente às entradas B1, B3 e
B4 do instrumento multifuncional HT usando os cabos fornecidos com o mesmo
instrumento HT
3. Conecte o cabo do Tipo 2 (consulte a Fig. 1 - parte 11) ao sistema EVSE
4. Coloque o seletor PP STATE (consulte a Fig. 1 - parte 5) na posição NC
5. Coloque o seletor CP STATE (consulte a Fig. 1 - parte 6) na posição A
6. Coloque o seletor da função FAULT (ver Fig. 1 - parte 7) na posição STATUS OK
7. Selecione o modo "Teste EVSE" no instrumento multifuncional HT
8. Pressione o botão GO/STOP no instrumento multifuncional HT e siga o procedimento
de teste guiado (consulte o manual de instruções relacionado)
Para obter instruções detalhadas sobre o uso do adaptador, consulte o
manual de instruções de instrumento HT à qual ele deve ser conectado
(ver Tabela 1)

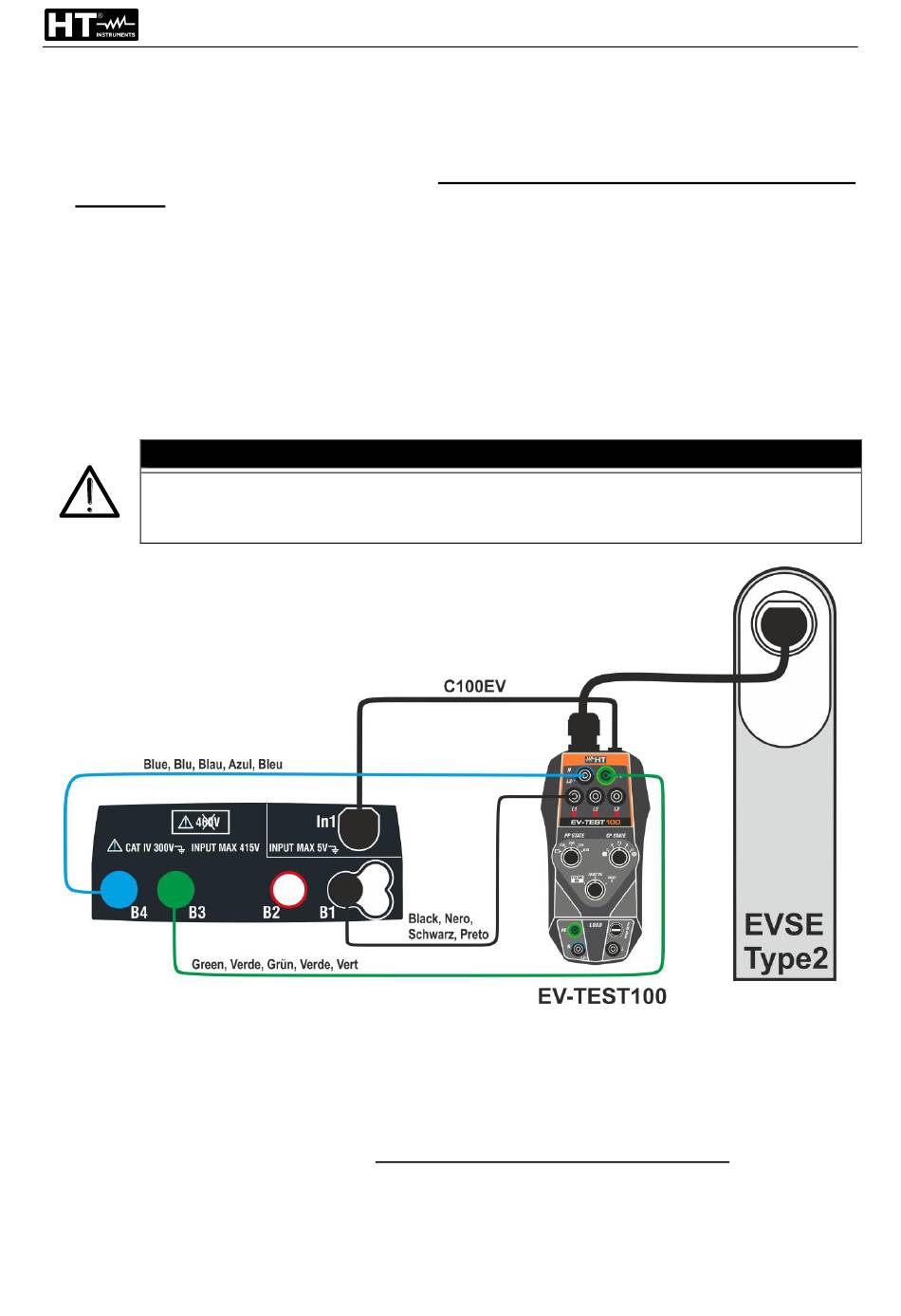

Fig. 3: Uso do adaptador para teste em sistemas EVSE com cabo de Tipo 2
5.1.1 Teste de verificação da eficiência do medidor de energia EVSE
O adaptador permite realizar um teste para avaliar a eficiência do medidor de energia
dentro do sistema EVSE Tipo 2. Para isso é necessário:
1. Conecte uma carga externa com corrente máxima absorvida de 10 A CA aos terminais
de entrada L, N/PE, PE (veja Fig. 1 - partes 8 e 10) da seção LOAD
2. Coloque os três interruptores nas posições: STATUS OK, C ou D (CP STATE) e 13A,
20A, 32A ou 63A (PP STATE)
3. Consulte as instruções do sistema EVSE em teste para obter a leitura do medidor
ATENÇÃO
