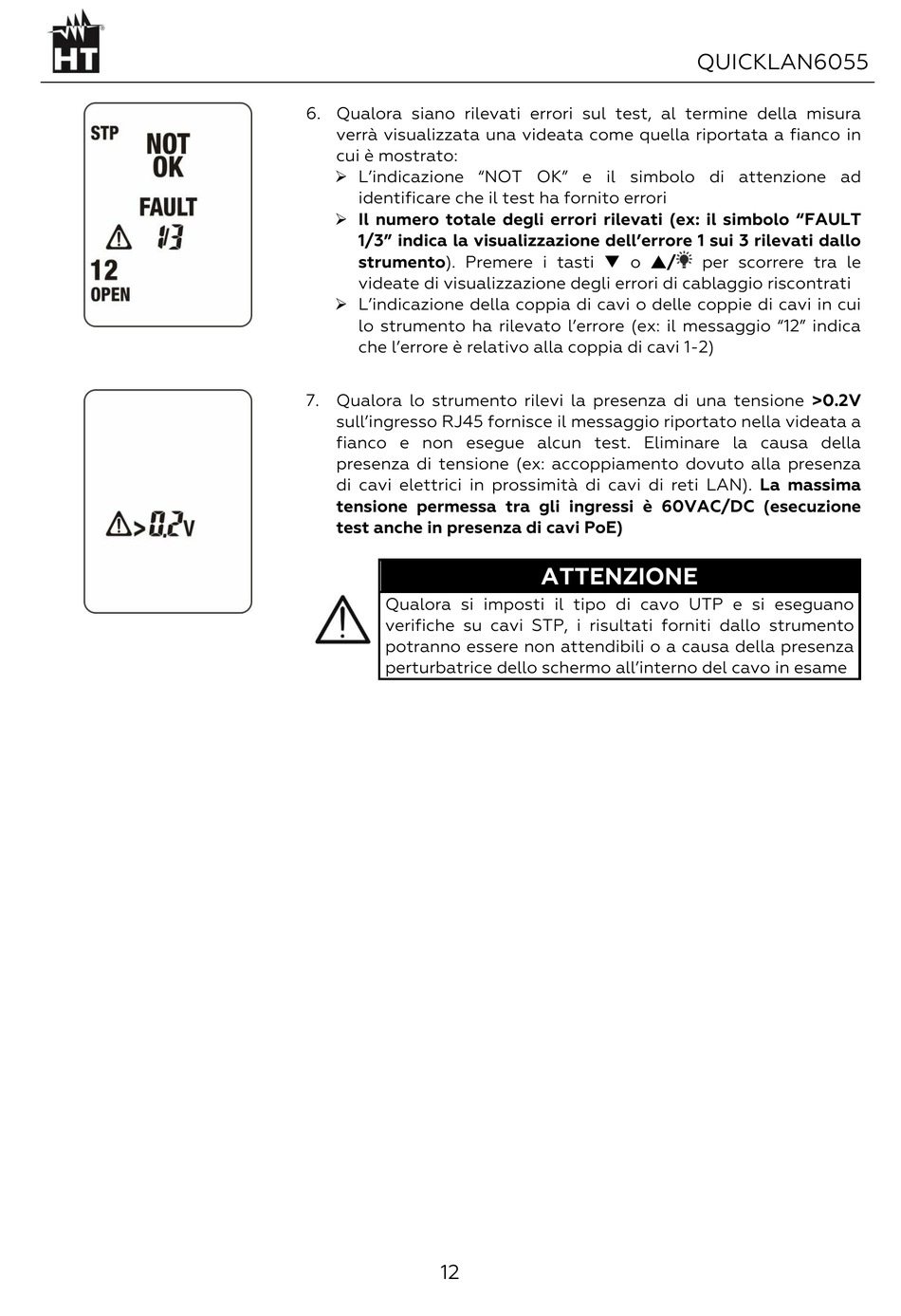

6. Qualora siano rilevati errori sul test, al termine della misura
verrà visualizzata una videata come quella riportata a fianco in
cui è mostrato:
➢ L'indicazione "NOT OK" e il simbolo di attenzione ad
identificare che il test ha fornito errori
➢ Il numero totale degli errori rilevati (ex: il simbolo "FAULT
1/3" indica la visualizzazione dell'errore 1 sui 3 rilevati dallo
strumento). Premere i tasti  o /
videate di visualizzazione degli errori di cablaggio riscontrati
➢ L'indicazione della coppia di cavi o delle coppie di cavi in cui
lo strumento ha rilevato l'errore (ex: il messaggio "12" indica
che l'errore è relativo alla coppia di cavi 1-2)
7. Qualora lo strumento rilevi la presenza di una tensione >0.2V
sull'ingresso RJ45 fornisce il messaggio riportato nella videata a
fianco e non esegue alcun test. Eliminare la causa della
presenza di tensione (ex: accoppiamento dovuto alla presenza
di cavi elettrici in prossimità di cavi di reti LAN). La massima
tensione permessa tra gli ingressi è 60VAC/DC (esecuzione
test anche in presenza di cavi PoE)
Qualora si imposti il tipo di cavo UTP e si eseguano
verifiche su cavi STP, i risultati forniti dallo strumento
potranno essere non attendibili o a causa della presenza
perturbatrice dello schermo all'interno del cavo in esame
12
QUICKLAN6055
per scorrere tra le
ATTENZIONE
