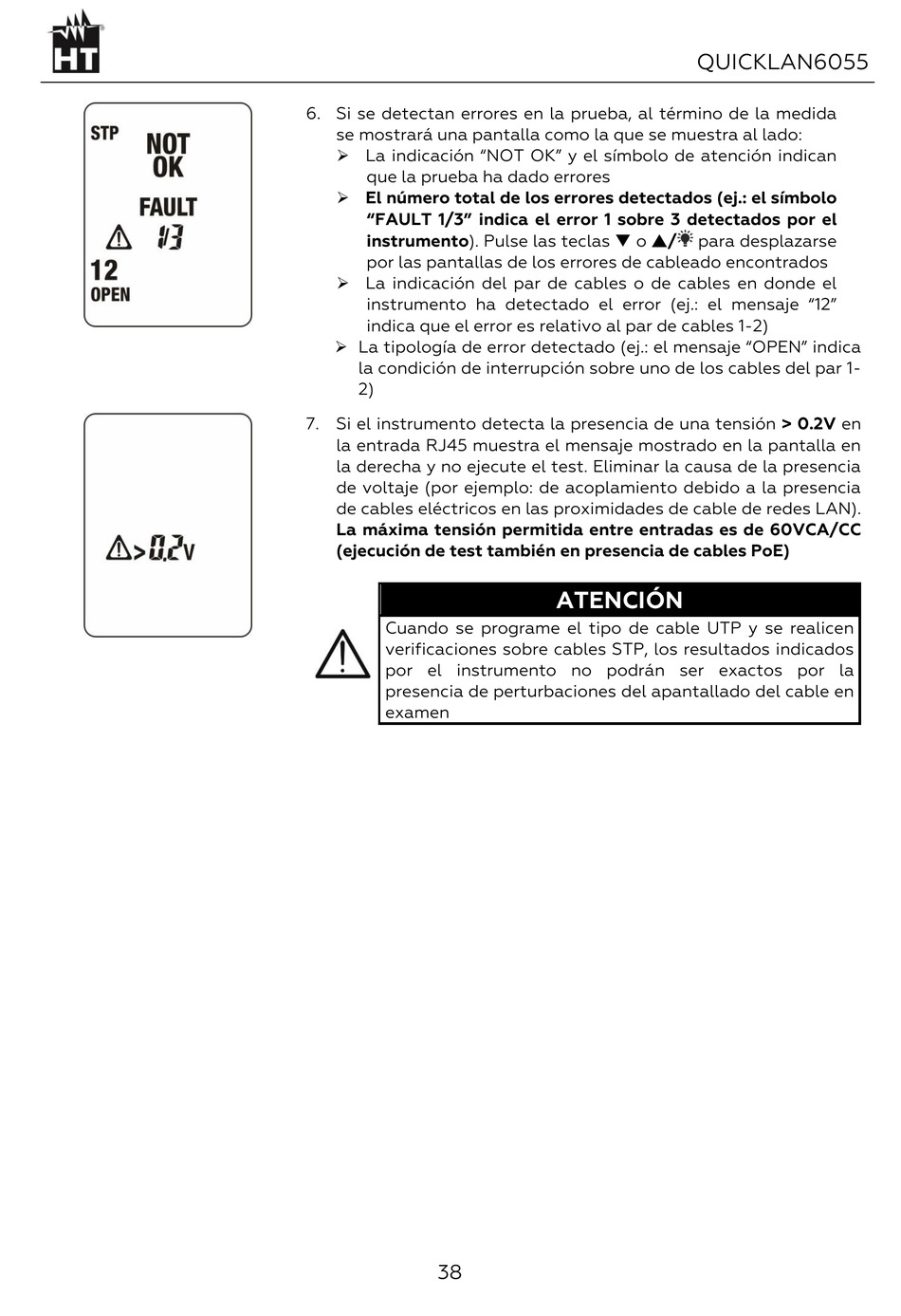

6. Si se detectan errores en la prueba, al término de la medida
se mostrará una pantalla como la que se muestra al lado:
➢ La indicación "NOT OK" y el símbolo de atención indican
que la prueba ha dado errores
➢ El número total de los errores detectados (ej.: el símbolo
"FAULT 1/3" indica el error 1 sobre 3 detectados por el
instrumento). Pulse las teclas o /
por las pantallas de los errores de cableado encontrados
➢ La indicación del par de cables o de cables en donde el
instrumento ha detectado el error (ej.: el mensaje "12"
indica que el error es relativo al par de cables 1-2)
➢ La tipología de error detectado (ej.: el mensaje "OPEN" indica
la condición de interrupción sobre uno de los cables del par 1-
2)
7. Si el instrumento detecta la presencia de una tensión > 0.2V en
la entrada RJ45 muestra el mensaje mostrado en la pantalla en
la derecha y no ejecute el test. Eliminar la causa de la presencia
de voltaje (por ejemplo: de acoplamiento debido a la presencia
de cables eléctricos en las proximidades de cable de redes LAN).
La máxima tensión permitida entre entradas es de 60VCA/CC
(ejecución de test también en presencia de cables PoE)
Cuando se programe el tipo de cable UTP y se realicen
verificaciones sobre cables STP, los resultados indicados
por el instrumento no podrán ser exactos por la
presencia de perturbaciones del apantallado del cable en
examen
38
QUICKLAN6055
para desplazarse
ATENCIÓN
