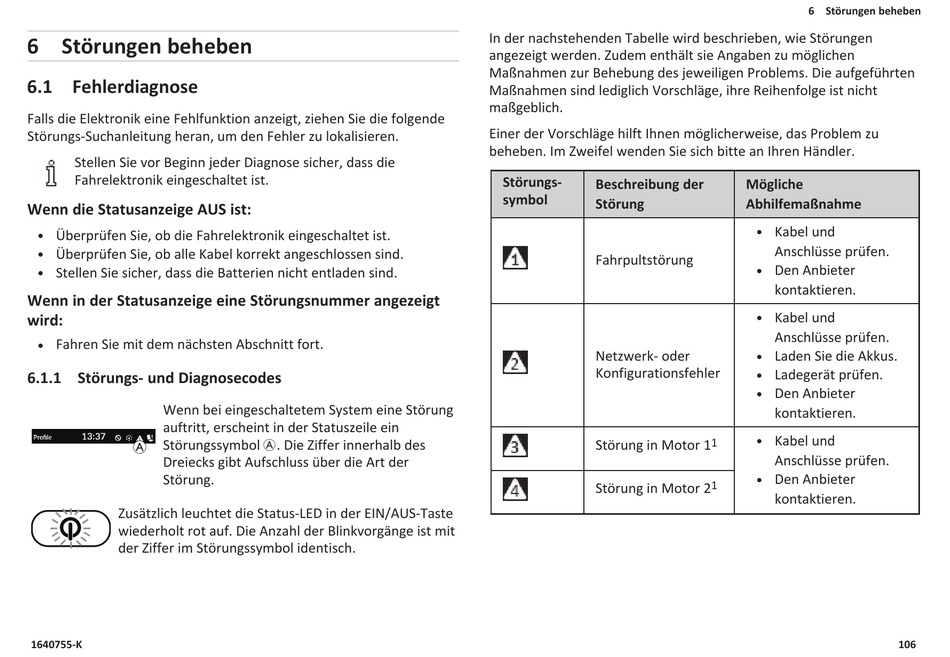

Invacare LiNX Gebrauchsanweisung Seite 106

6 Störungen beheben
6.1 Fehlerdiagnose
Falls die Elektronik eine Fehlfunktion anzeigt, ziehen Sie die folgende
Störungs-Suchanleitung heran, um den Fehler zu lokalisieren.
Stellen Sie vor Beginn jeder Diagnose sicher, dass die
Fahrelektronik eingeschaltet ist.
Wenn die Statusanzeige AUS ist:
Überprüfen Sie, ob die Fahrelektronik eingeschaltet ist.
l
Überprüfen Sie, ob alle Kabel korrekt angeschlossen sind.
l
Stellen Sie sicher, dass die Batterien nicht entladen sind.
l
Wenn in der Statusanzeige eine Störungsnummer angezeigt
wird:
Fahren Sie mit dem nächsten Abschnitt fort.
l
6.1.1 Störungs- und Diagnosecodes
Wenn bei eingeschaltetem System eine Störung
auftritt, erscheint in der Statuszeile ein
Störungssymbol A. Die Ziffer innerhalb des
A
Dreiecks gibt Aufschluss über die Art der
Störung.
Zusätzlich leuchtet die Status-LED in der EIN/AUS-Taste
wiederholt rot auf. Die Anzahl der Blinkvorgänge ist mit
der Ziffer im Störungssymbol identisch.
1640755-K
In der nachstehenden Tabelle wird beschrieben, wie Störungen
angezeigt werden. Zudem enthält sie Angaben zu möglichen
Maßnahmen zur Behebung des jeweiligen Problems. Die aufgeführten
Maßnahmen sind lediglich Vorschläge, ihre Reihenfolge ist nicht
maßgeblich.
Einer der Vorschläge hilft Ihnen möglicherweise, das Problem zu
beheben. Im Zweifel wenden Sie sich bitte an Ihren Händler.
Störungs-
Beschreibung der
symbol
Störung
Fahrpultstörung
Netzwerk- oder
Konfigurationsfehler
Störung in Motor 1
Störung in Motor 2
6 Störungen beheben
Mögliche
Abhilfemaßnahme
Kabel und
l
Anschlüsse prüfen.
Den Anbieter
l
kontaktieren.
Kabel und
l
Anschlüsse prüfen.
Laden Sie die Akkus.
l
Ladegerät prüfen.
l
Den Anbieter
l
kontaktieren.
Kabel und
1
l
Anschlüsse prüfen.
Den Anbieter
l
1
kontaktieren.
