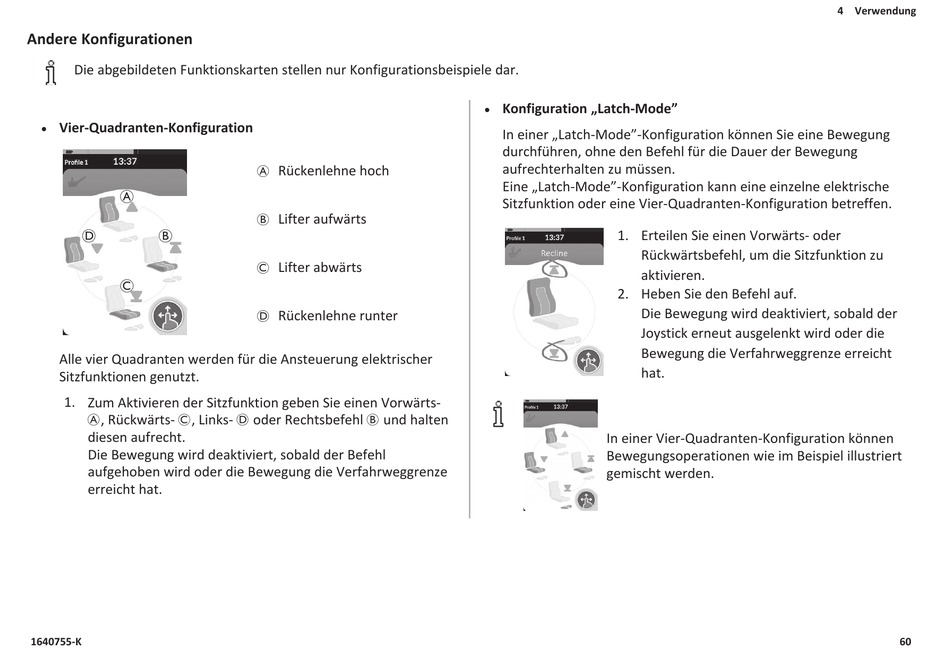

Andere Konfigurationen
Die abgebildeten Funktionskarten stellen nur Konfigurationsbeispiele dar.
Vier-Quadranten-Konfiguration
l
A
D B
C
Alle vier Quadranten werden für die Ansteuerung elektrischer
Sitzfunktionen genutzt.
1. Zum Aktivieren der Sitzfunktion geben Sie einen Vorwärts-
A, Rückwärts- C, Links- D oder Rechtsbefehl B und halten
diesen aufrecht.
Die Bewegung wird deaktiviert, sobald der Befehl
aufgehoben wird oder die Bewegung die Verfahrweggrenze
erreicht hat.
1640755-K
A Rückenlehne hoch
B Lifter aufwärts
C Lifter abwärts
D Rückenlehne runter
Konfiguration „Latch-Mode"
l
In einer „Latch-Mode"-Konfiguration können Sie eine Bewegung
durchführen, ohne den Befehl für die Dauer der Bewegung
aufrechterhalten zu müssen.
Eine „Latch-Mode"-Konfiguration kann eine einzelne elektrische
Sitzfunktion oder eine Vier-Quadranten-Konfiguration betreffen.
1. Erteilen Sie einen Vorwärts- oder
Rückwärtsbefehl, um die Sitzfunktion zu
aktivieren.
2. Heben Sie den Befehl auf.
Die Bewegung wird deaktiviert, sobald der
Joystick erneut ausgelenkt wird oder die
Bewegung die Verfahrweggrenze erreicht
hat.
In einer Vier-Quadranten-Konfiguration können
Bewegungsoperationen wie im Beispiel illustriert
gemischt werden.
