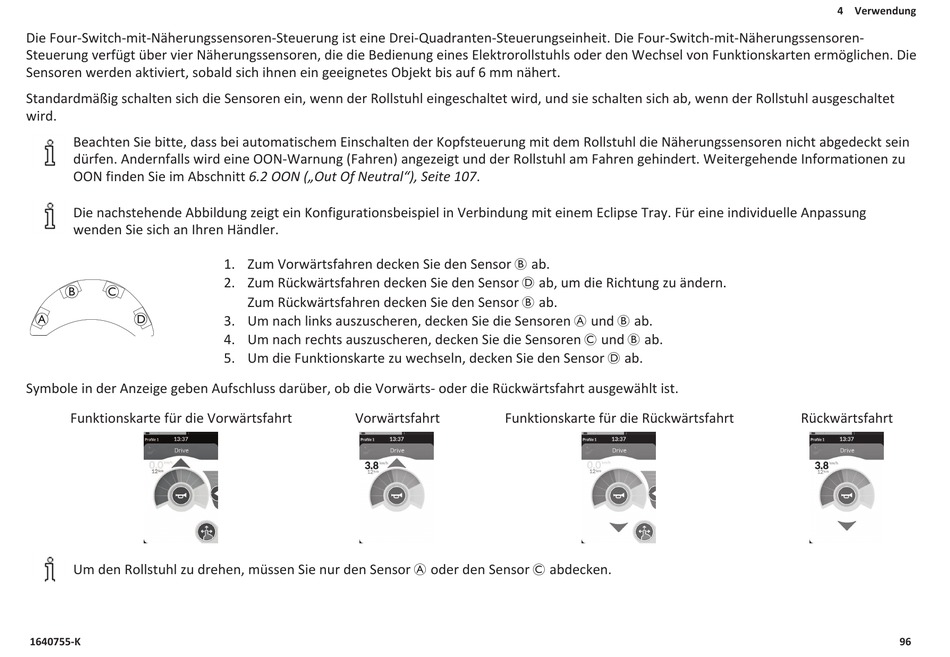

Die Four-Switch-mit-Näherungssensoren-Steuerung ist eine Drei-Quadranten-Steuerungseinheit. Die Four-Switch-mit-Näherungssensoren-
Steuerung verfügt über vier Näherungssensoren, die die Bedienung eines Elektrorollstuhls oder den Wechsel von Funktionskarten ermöglichen. Die
Sensoren werden aktiviert, sobald sich ihnen ein geeignetes Objekt bis auf 6 mm nähert.
Standardmäßig schalten sich die Sensoren ein, wenn der Rollstuhl eingeschaltet wird, und sie schalten sich ab, wenn der Rollstuhl ausgeschaltet
wird.
Beachten Sie bitte, dass bei automatischem Einschalten der Kopfsteuerung mit dem Rollstuhl die Näherungssensoren nicht abgedeckt sein
dürfen. Andernfalls wird eine OON-Warnung (Fahren) angezeigt und der Rollstuhl am Fahren gehindert. Weitergehende Informationen zu
OON finden Sie im Abschnitt 6.2 OON („Out Of Neutral"), Seite 107.
Die nachstehende Abbildung zeigt ein Konfigurationsbeispiel in Verbindung mit einem Eclipse Tray. Für eine individuelle Anpassung
wenden Sie sich an Ihren Händler.
B C
D
Symbole in der Anzeige geben Aufschluss darüber, ob die Vorwärts- oder die Rückwärtsfahrt ausgewählt ist.
Funktionskarte für die Vorwärtsfahrt
Um den Rollstuhl zu drehen, müssen Sie nur den Sensor A oder den Sensor C abdecken.
1640755-K
1. Zum Vorwärtsfahren decken Sie den Sensor B ab.
2. Zum Rückwärtsfahren decken Sie den Sensor D ab, um die Richtung zu ändern.
Zum Rückwärtsfahren decken Sie den Sensor B ab.
3. Um nach links auszuscheren, decken Sie die Sensoren A und B ab.
4. Um nach rechts auszuscheren, decken Sie die Sensoren C und B ab.
5. Um die Funktionskarte zu wechseln, decken Sie den Sensor D ab.
Vorwärtsfahrt Funktionskarte für die Rückwärtsfahrt
4 Verwendung
Rückwärtsfahrt
