AK-CC55 Kompakt
Die Kühlung wird zur gleichen Zeit wieder aufgenommen, wenn alle Regler die Abtauung beendet haben.

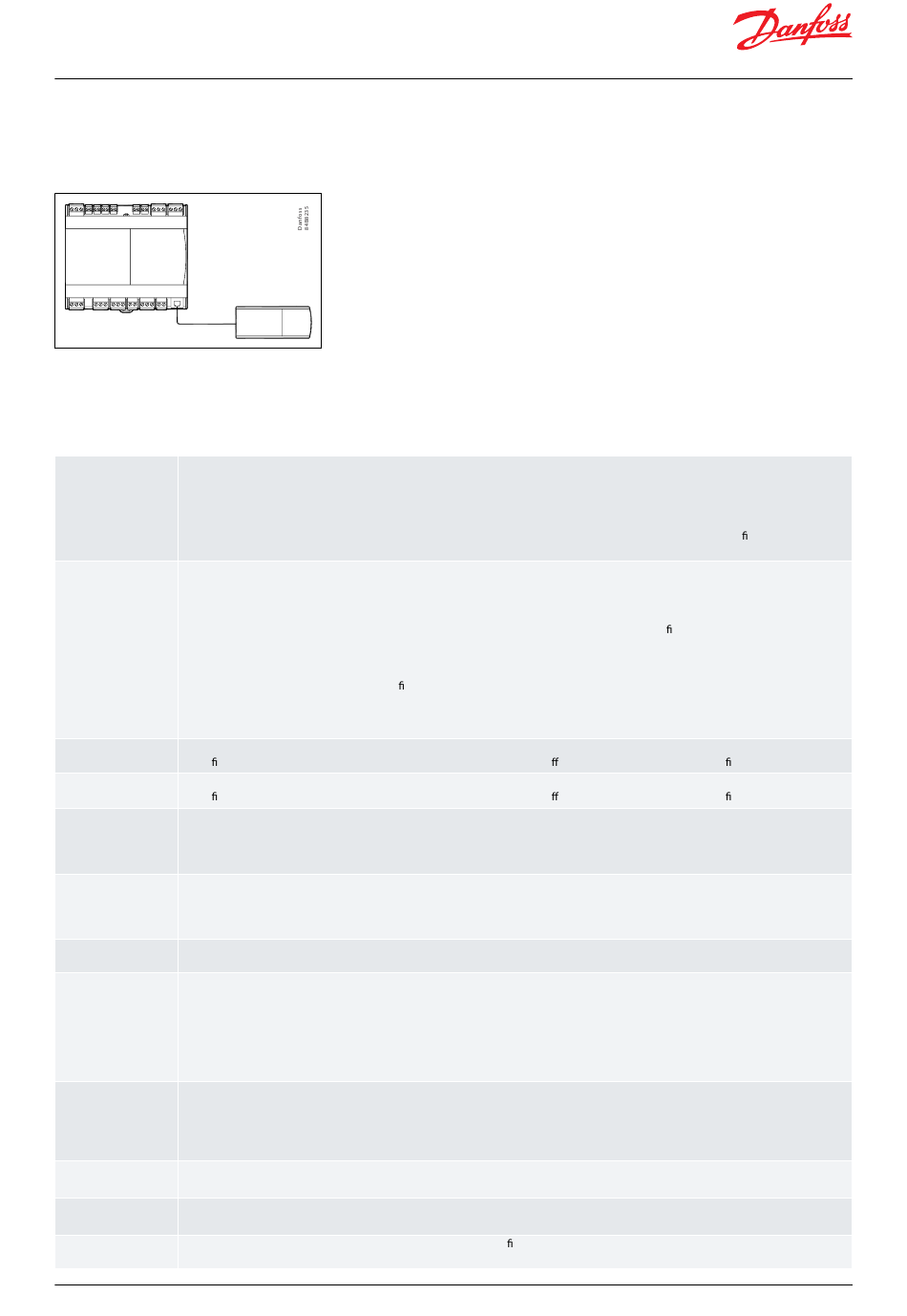

Externes Display AK-UI55
Bild 44: Externes Display AK-UI55
(Gesamtlänge: max. 100 m)
Anschlüsse
Tabelle 9: Anschlussdaten
AI1
Druckmessumformer
AKS 32R
Anschluss an Klemme 40, 41 und 42.
(Verwenden Sie das Kabel 060G1034: Schwarz=40, Braun=41, Blau=42)
Das Signal von einem Druckmessumformer kann für bis zu 10 Reglern verwendet werden. Aber nur, wenn keine signi kanten Druckabfälle
zwischen den zu regelnden Verdampfern vorhanden sind. Siehe
AI2 - AI5 Primär für Temperatureingänge
• S2
Pt 1000 Ohm-Fühler AKS11, am Verdampferaustritt
• S3, S4, S5
Fühler Pt 1000 AKS11, PTC 1000 EKS111, NTC5K EKS211 oder NTC10K EKS221 oder ein benutzerde nierter Fühler. Alle müssen vom
gleichen Typ sein.
• S3, Luftfühler in der Warmluft vor Verdampfer
• S4, Zuluftfühler, in der kalten Luft hinter dem Verdampfer platziert
(der Bedarf für S3 oder S4 kann in der Kon guration ausgewählt werden)
• S5, Abtaufühler, im Verdampfer platziert
(Wenn der DI1-Eingang für die Temperaturmessung verwendet wird, wird er als AI5 angezeigt.)
DI1
Digitaleingangssignal.
Die de nierte Funktion ist aktiv, wenn der Eingang kurzgeschlossen oder geö net ist, abhängig von der in o02 de nierten Funktion.
DI2 Digitaleingangssignal.
Die de nierte Funktion ist aktiv, wenn der Eingang kurzgeschlossen oder geö net ist, abhängig von der in o37 de nierten Funktion.
AO1
Analoges Ausgangssignal
• Analog 0 – 10 V (derzeit nicht verwendet)
• Pulsbreitenmoduliertes Signal
Kann zur schnellen Taktung der Rahmenheizung über ein Halbleiterrelais mit externer Stromversorgung verwendet werden.
MODBUS Zur Datenkommunikation:
• Klemme 83 = B-
• Klemme 84 = A+
• Klemme 85 = Abschirmung
Spannungsversor‐ 230 V AC oder 115 V AC
gung
DO1
• AKV-Ventil:
Anschluss eines Expansionsventils vom Typ AKV, AKVA, AKVH oder AKVP.
Die Spule muss eine 230-V- oder 115-V-AC-Spule sein
• Verdichter
Anschluss eines Relais. Die Spule muss eine 230-V- oder 115-V-AC-Spule sein. Max. 0.5 A.
• Magnetventil:
Die Spule muss eine 230-V- oder 115-V-AC-Spule sein. Max. 0.5 A.
DO2
• Alarm:
Bei Alarm und nicht vorhandener Stromversorgung des Reglers besteht zwischen Klemme 10 und 12 eine Verbindung.
DO2 hat eine verstärkte Isolierung, die mit 24 V betrieben werden kann.
• Licht, Rahmenheizung, Verdichter/Flüssigkeitsmagnetventil:
Bei eingeschalteter Funktion besteht eine Verbindung zwischen Klemme 10 und 11 (10 und 12 bei Licht).
DO3
• Lüfter:
Zwischen Klemme 13 und 14 besteht eine Verbindung, wenn der Lüfter eingeschaltet ist.
DO4
• Abtauung:
Beim Abtauen besteht zwischen Klemmen 15 und 16 eine Verbindung.
Hier können die verschiedenen Ausgänge in q02–q09 individuell de niert werden
DO2-DO4 + AO1 und
Anwendung 4 / 9
© Danfoss | Climate Solutions | 2023.03
Bild 42: AKS 32R-Info.
