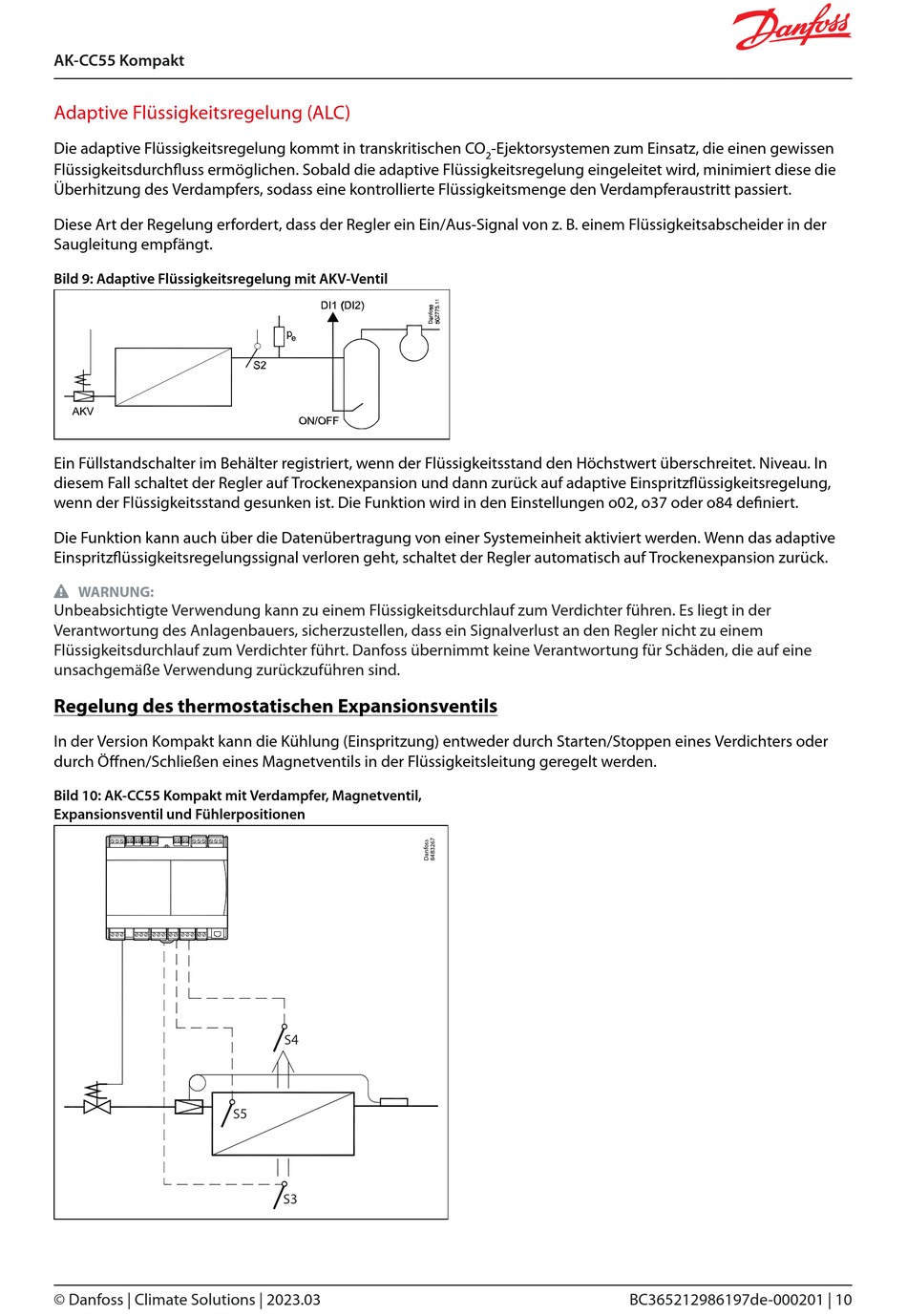

AK-CC55 Kompakt
Adaptive Flüssigkeitsregelung (ALC)
Die adaptive Flüssigkeitsregelung kommt in transkritischen CO -Ejektorsystemen zum Einsatz, die einen gewissen
2
Flüssigkeitsdurch uss ermöglichen. Sobald die adaptive Flüssigkeitsregelung eingeleitet wird, minimiert diese die
Überhitzung des Verdampfers, sodass eine kontrollierte Flüssigkeitsmenge den Verdampferaustritt passiert.
Diese Art der Regelung erfordert, dass der Regler ein Ein/Aus-Signal von z. B. einem Flüssigkeitsabscheider in der
Saugleitung empfängt.
Bild 9: Adaptive Flüssigkeitsregelung mit AKV-Ventil
Ein Füllstandschalter im Behälter registriert, wenn der Flüssigkeitsstand den Höchstwert überschreitet. Niveau. In
diesem Fall schaltet der Regler auf Trockenexpansion und dann zurück auf adaptive Einspritz üssigkeitsregelung,
wenn der Flüssigkeitsstand gesunken ist. Die Funktion wird in den Einstellungen o02, o37 oder o84 de niert.
Die Funktion kann auch über die Datenübertragung von einer Systemeinheit aktiviert werden. Wenn das adaptive
Einspritz üssigkeitsregelungssignal verloren geht, schaltet der Regler automatisch auf Trockenexpansion zurück.
 WARNUNG:
Unbeabsichtigte Verwendung kann zu einem Flüssigkeitsdurchlauf zum Verdichter führen. Es liegt in der
Verantwortung des Anlagenbauers, sicherzustellen, dass ein Signalverlust an den Regler nicht zu einem
Flüssigkeitsdurchlauf zum Verdichter führt. Danfoss übernimmt keine Verantwortung für Schäden, die auf eine
unsachgemäße Verwendung zurückzuführen sind.
Regelung des thermostatischen Expansionsventils
In der Version Kompakt kann die Kühlung (Einspritzung) entweder durch Starten/Stoppen eines Verdichters oder
durch Ö nen/Schließen eines Magnetventils in der Flüssigkeitsleitung geregelt werden.
Bild 10: AK-CC55 Kompakt mit Verdampfer, Magnetventil,
Expansionsventil und Fühlerpositionen
S4
S5
S3
