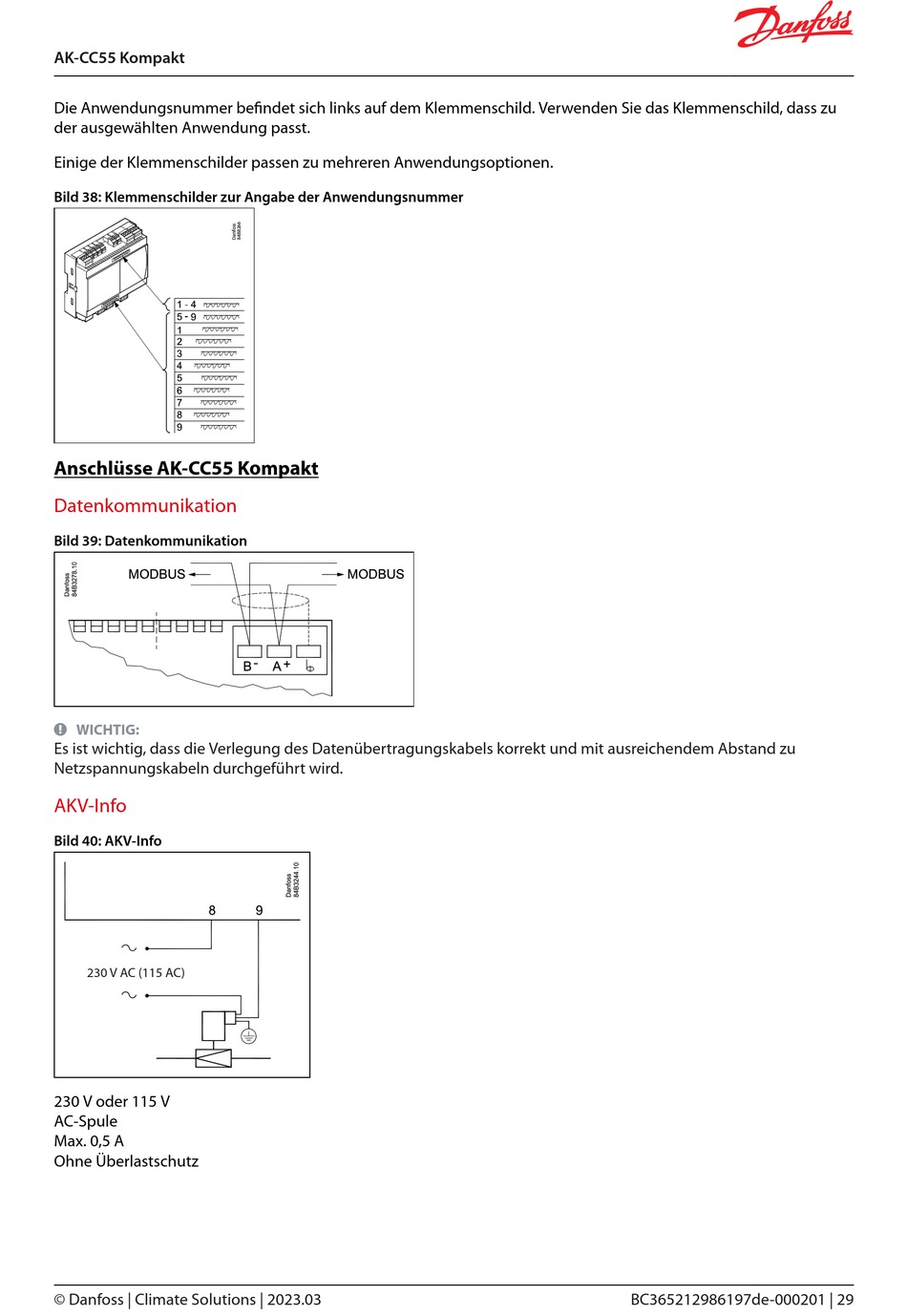

AK-CC55 Kompakt

Die Anwendungsnummer be ndet sich links auf dem Klemmenschild. Verwenden Sie das Klemmenschild, dass zu

der ausgewählten Anwendung passt.

Einige der Klemmenschilder passen zu mehreren Anwendungsoptionen.

Bild 38: Klemmenschilder zur Angabe der Anwendungsnummer

Anschlüsse AK-CC55 Kompakt

Datenkommunikation

Bild 39: Datenkommunikation

 WICHTIG:

Es ist wichtig, dass die Verlegung des Datenübertragungskabels korrekt und mit ausreichendem Abstand zu

Netzspannungskabeln durchgeführt wird.

AKV-Info

Bild 40: AKV-Info

230 V AC (115 AC)

230 V oder 115 V

AC-Spule

Max. 0,5 A

Ohne Überlastschutz

BC365212986197de-000201 | 29
