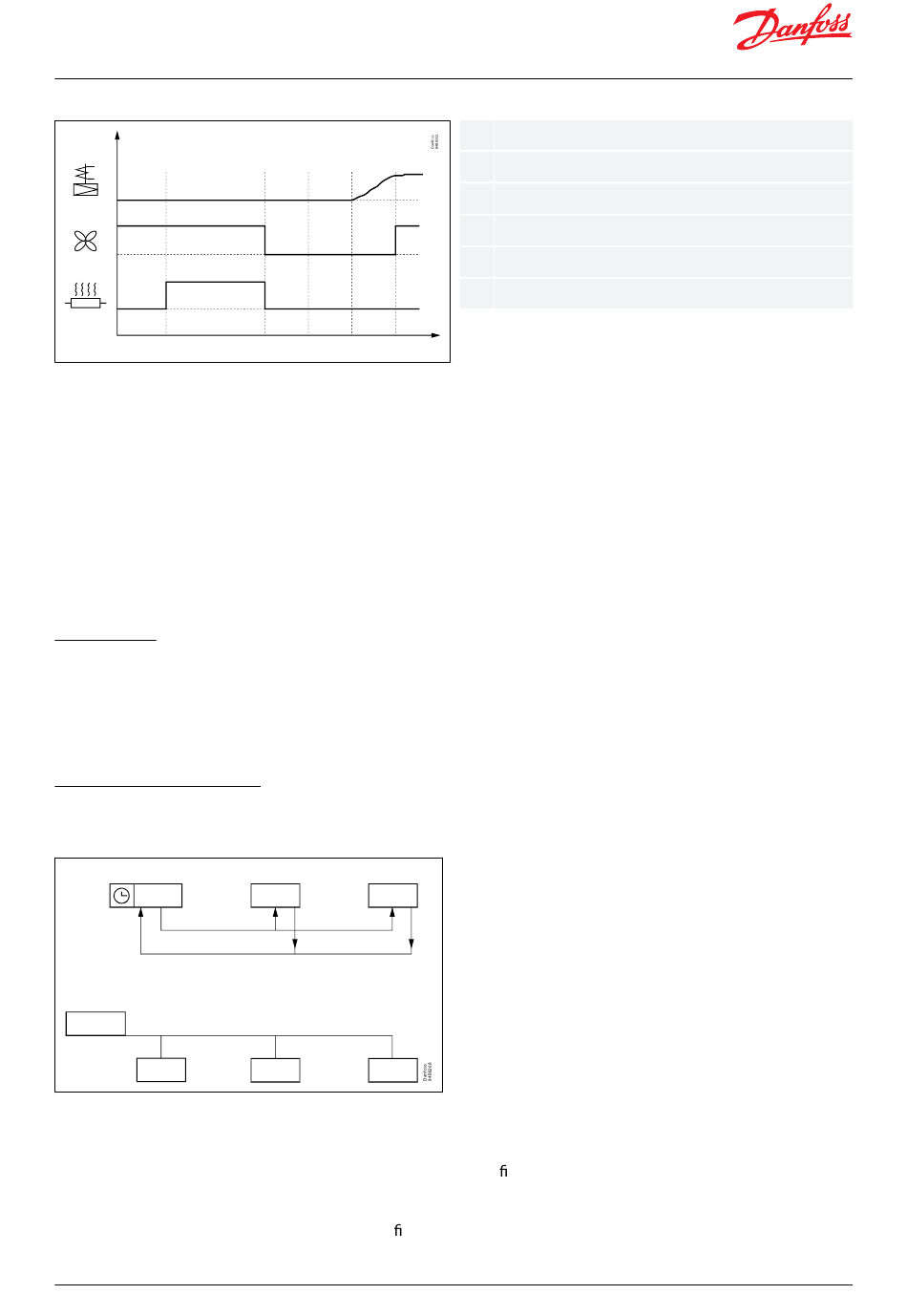

Bild 17: Elektrische Abtauabfolge
AKV
A
B
Während einer elektrischen Abtauabfolge, bei der die Abtauheizung während des Abtauens auf EIN gestellt ist, ist
das AKV-Ventil geschlossen und die Lüfter laufen während des Abtauens, werden aber während des Abtropfens
gestoppt.
Lüftersteuerung während der Abtauung
Während der Abtauabfolge können die Verdampferlüfter auf eine der folgenden Arten geregelt werden:
1.
Der Lüfter ist während der gesamten Abtauung ausgeschaltet.
2.
Der Lüfter ist während der gesamten Abtauung eingeschaltet, außer während der Lüfterverzögerung
3.
Der Lüfter ist während der Abtauung eingeschaltet und während der restlichen Abtausequenz ausgeschaltet.
4.
Wie bei Option 2 können die Lüfter jedoch abgeschaltet werden, wenn der ausgewählte
Abtaubeendigungsfühler eine eingestellte Lüfter-Beendigungsgrenze überschreitet.
Echtzeituhr
Der Regler verfügt über eine eingebaute Echtzeituhr, mit der die Abtauung gestartet werden kann. Diese Uhr hat
eine Gangreserve von vier Tagen.
Wenn der Regler an eine Datenübertragung angeschlossen ist, wird die Uhr automatisch von einem Danfoss-
Systemmanager aktualisiert.
Koordinierte Abtauung
Es gibt zwei Möglichkeiten für eine koordinierte Abtauung.
Bild 18: Koordinierte Abtauoptionen
Überwachungsmodul
Entweder mit Kabelverbindungen zwischen den Reglern oder per Datenübertragung:
Kabelanschlüsse
Der Digitaleingang DI2 muss für eine koordinierte Abtauung kon guriert werden, und die Verkabelung muss
zwischen den entsprechenden Reglern angeschlossen werden. Wenn ein Regler eine Abtauung startet, folgen alle
anderen Regler und starten ebenfalls eine Abtauung. Nach dem Abtauen gehen die einzelnen Regler in
Wartestellung. Wenn sich alle in Wartestellung be nden, erfolgt eine Umschaltung auf Kühlung.
© Danfoss | Climate Solutions | 2023.03
X
C
D
E
Max. 10
x
Zeit
A
Pump down
B
Abtauung
C
Wartezeit
D
Abtropfen
E
Lüfterverzögerung
