langsam und würde mehrmals am Tag abstürzen. Ob Sie die Geräte
abschließen oder nicht, spielt in diesem Fall keine Rolle. Schließen Sie
die Verkabelung NICHT an, wie auf der folgenden Seite gezeigt:
Die Relaisstation und 422-Pinbelegung der
Relaisstation
Die RF-Relaisstationen werden über paarverseilte Kabel angeschlossen
(Belden CAT5 oder Belden 1227A1 oder ein gleichwertiges). Die
Basisstation und die Relaisstation werden über ein gerades Kabel
verbunden, das von der RELAY-Schnittstelle der Basistation zur
RELAY-Schnittstelle der Relaisstation führt. Es besitzt die folgenden
Belegungsdaten:
Basis-Anschluß
Daten empfangen R+ 5
Daten empfangen R- 6
Daten senden T+
Daten senden T-
Fertigen Sie ein Kabel mit 5-5, 6-6, 4-4, 2-2 und 3-3 an (ein gerades
Kabel); achten Sie jedoch darauf, daß Sie die Drähte so wählen, daß sich
Draht 2 in dem verdrillten Paar mit Draht 3 und Draht 5 in dem
verdrillten Paar mit Draht 6 befindet.
Bei allen RJ-Kabelpins erfolgt die Pinnummerierung von links nach rechts
(Sie schauen auf die Metallpinseite des Steckers und das Kabel läuft nach
unten).

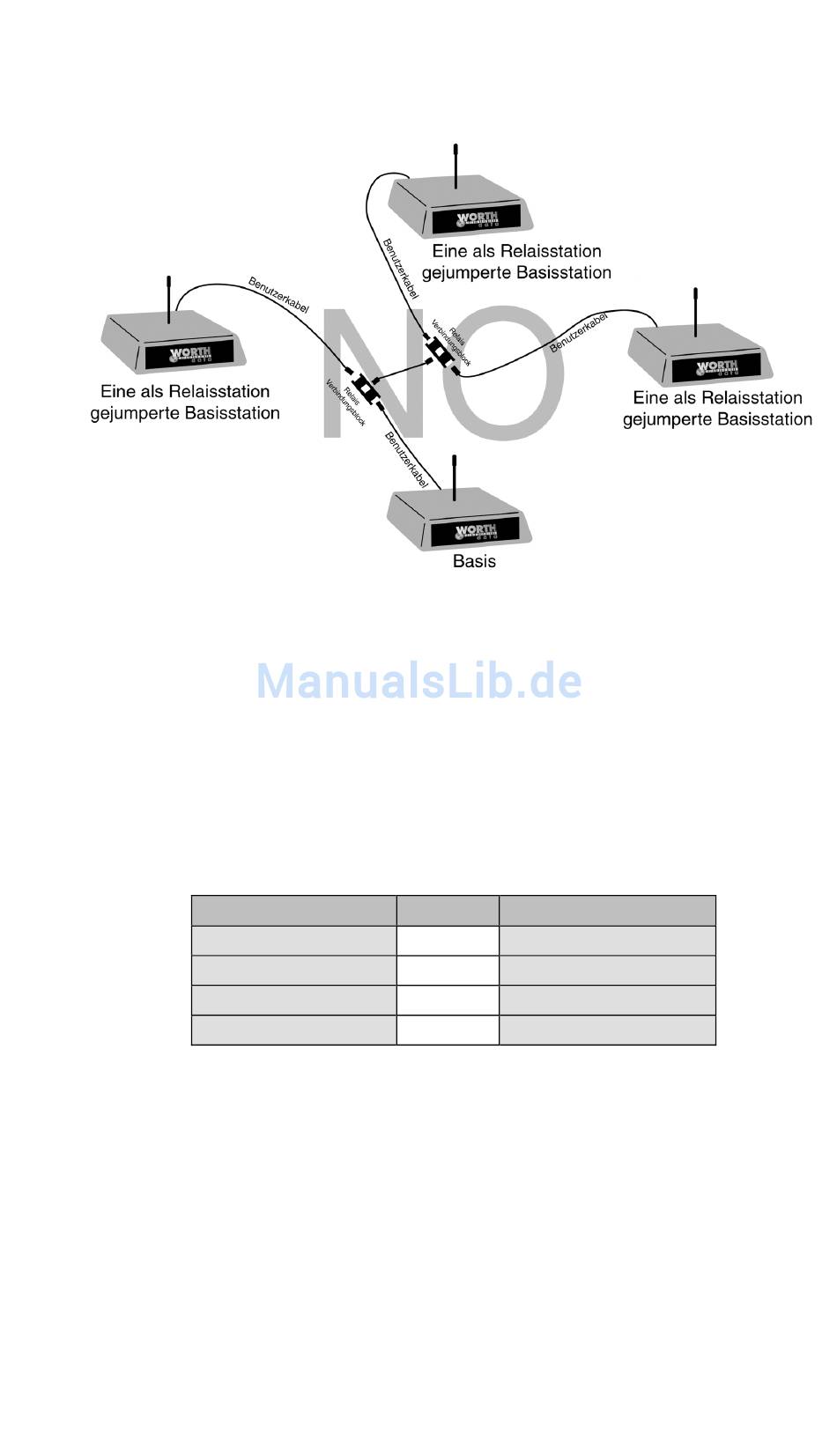

Falsches Routen der Verkabelung
Pin Nr.
2
3
117
Relais-Anschluß
Daten senden T+
Daten senden T-
Daten empfangen R+
Daten empfangen R-
