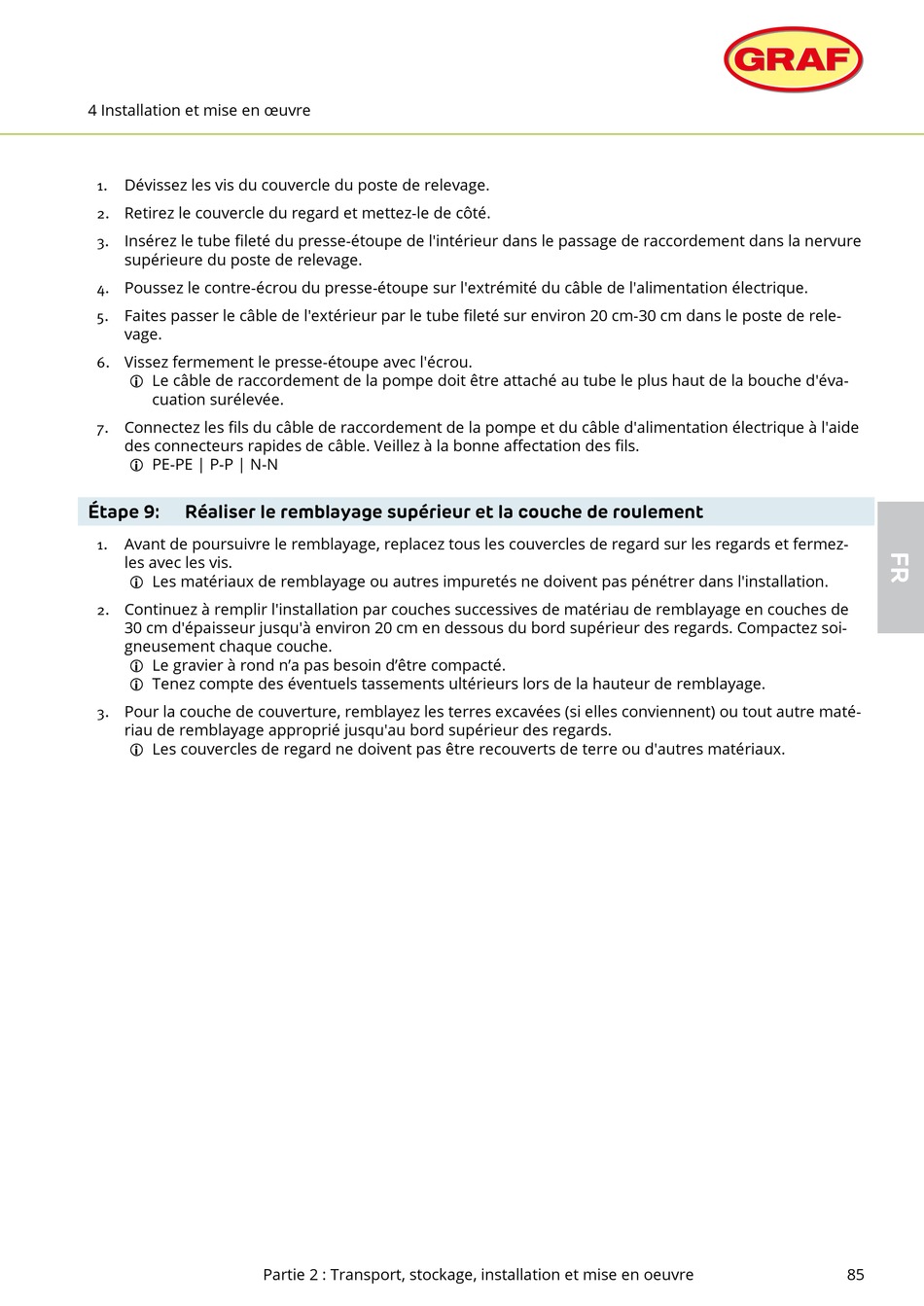

4 Installation et mise en œuvre
Dévissez les vis du couvercle du poste de relevage.
1.
2. Retirez le couvercle du regard et mettez-le de côté.
3. Insérez le tube fileté du presse-étoupe de l'intérieur dans le passage de raccordement dans la nervure
supérieure du poste de relevage.
4. Poussez le contre-écrou du presse-étoupe sur l'extrémité du câble de l'alimentation électrique.
5. Faites passer le câble de l'extérieur par le tube fileté sur environ 20 cm-30 cm dans le poste de rele-
vage.
6. Vissez fermement le presse-étoupe avec l'écrou.
Le câble de raccordement de la pompe doit être attaché au tube le plus haut de la bouche d'éva-
cuation surélevée.
7. Connectez les fils du câble de raccordement de la pompe et du câble d'alimentation électrique à l'aide
des connecteurs rapides de câble. Veillez à la bonne affectation des fils.
PE-PE | P-P | N-N
Étape 9:
Réaliser le remblayage supérieur et la couche de roulement
Avant de poursuivre le remblayage, replacez tous les couvercles de regard sur les regards et fermez-
1.
les avec les vis.
Les matériaux de remblayage ou autres impuretés ne doivent pas pénétrer dans l'installation.
2. Continuez à remplir l'installation par couches successives de matériau de remblayage en couches de
30 cm d'épaisseur jusqu'à environ 20 cm en dessous du bord supérieur des regards. Compactez soi-
gneusement chaque couche.
Le gravier à rond n'a pas besoin d'être compacté.
Tenez compte des éventuels tassements ultérieurs lors de la hauteur de remblayage.
3. Pour la couche de couverture, remblayez les terres excavées (si elles conviennent) ou tout autre maté-
riau de remblayage approprié jusqu'au bord supérieur des regards.
Les couvercles de regard ne doivent pas être recouverts de terre ou d'autres matériaux.
Partie 2 : Transport, stockage, installation et mise en oeuvre
85
