3 Anlieferung, Transport und Lagerung
Entladen/Transportieren mit einem Kran oder Bagger
 Die Anlage nur wie in Abb. 1 dargestellt an den beiden vormontierten Einweg-Hebeschlingen anheben.
 Die Hebeschlingen müssen gleichmäßig gespannt und die Anlage muss waagerecht ausgerichtet
sein.
 Als Ersatz, z. B. nach Verlust oder Beschädigung, nur Hebeschlingen verwenden, die mindestens
die Vorgaben gemäß Tab. 4 erfüllen. Beide Hebeschlingen müssen gleich lang sein.

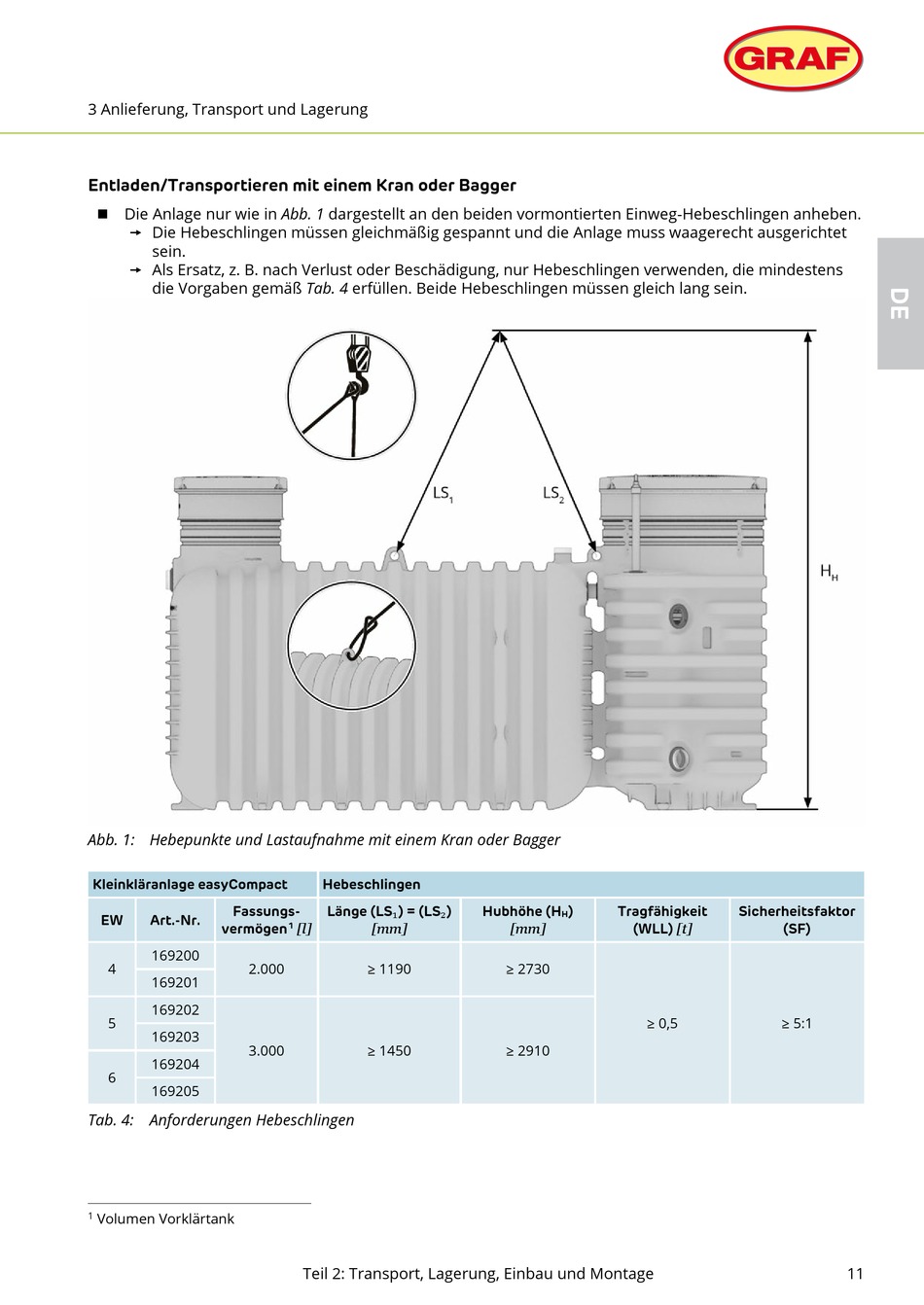

Abb. 1: Hebepunkte und Lastaufnahme mit einem Kran oder Bagger
Kleinkläranlage easyCompact
Fassungs-
EW
Art.-Nr.
vermögen
169200
4
2.000
169201
169202
5
169203
3.000
169204
6
169205
Tab. 4: Anforderungen Hebeschlingen
Volumen Vorklärtank
1
Hebeschlingen
Länge (LS₁) = (LS₂)
1
[l]
[mm]
≥ 1190
≥ 1450
Teil 2: Transport, Lagerung, Einbau und Montage
Hubhöhe (H
)
Tragfähigkeit
H
[mm]
(WLL) [t]
≥ 2730
≥ 0,5
≥ 2910
Sicherheitsfaktor
(SF)
≥ 5:1
11
