4 Instalación y montaje
4.2.8 Conexiones y tuberías

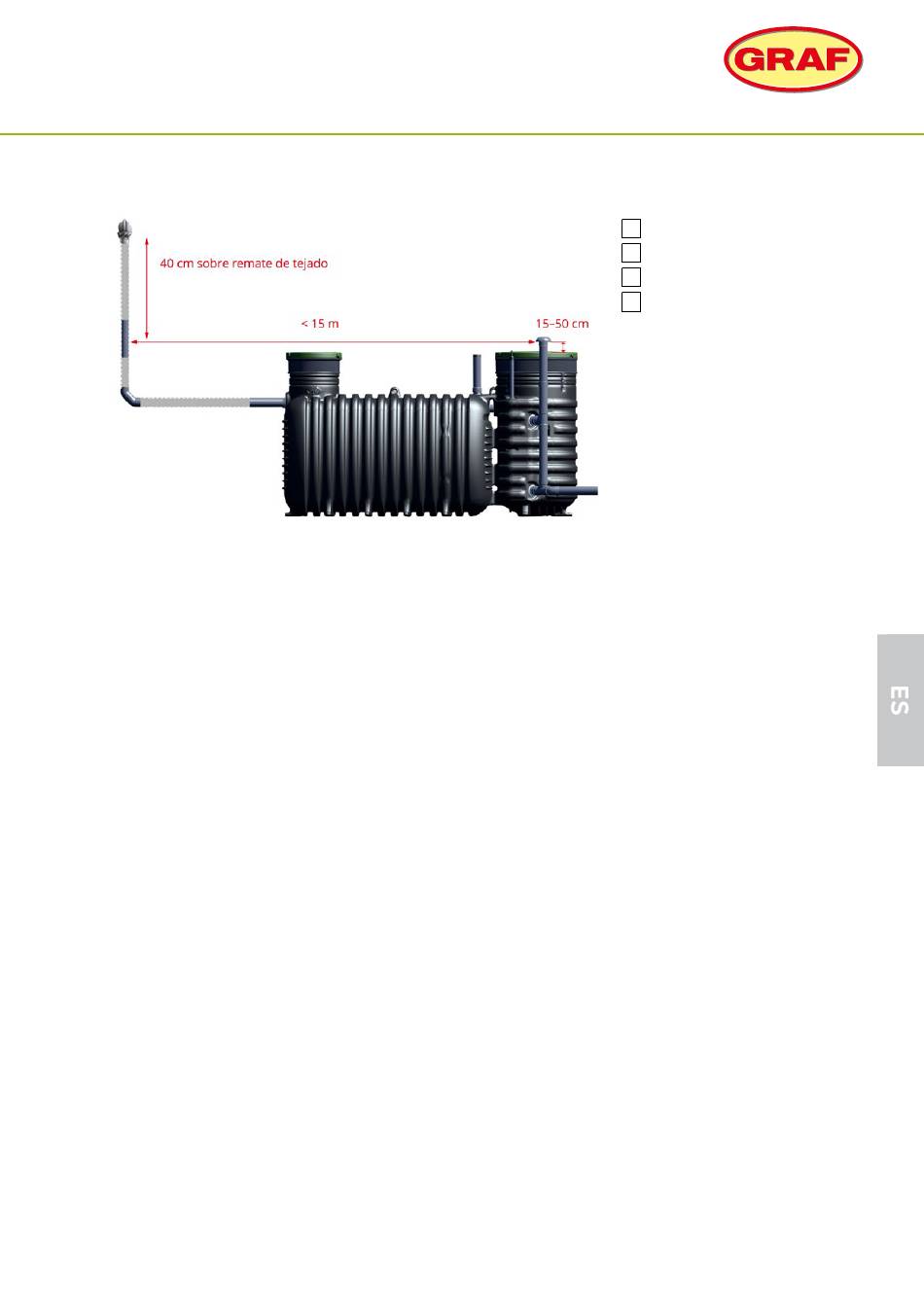

Fig. 12: Esquema de conexiones
4.2.8.1 Dimensiones de conexión
Los racores de conexión para entrada, salida y ventilación en el depósito del sistema están diseñados de
fábrica para tuberías base de alcantarillado DN 110.
La salida elevada de los sistemas con equipo de bombeo está equipado con un racor de conexión con
rosca exterior de Ø 1½" para otras tuberías.
4.2.8.2 Tuberías de aguas residuales
La tubería de entrada y la de desagüe deben tenderse de forma independiente y no deben conectarse en-
tre sí ni con otras tuberías. Las tuberías de entrada y desagüe deben tenderse lo más rectas posible y con
una pendiente ≥ 2 %. Si el sistema se va a utilizar a temperaturas ≤ 0 °C, todas las tuberías conductoras de
agua deben colocarse a una profundidad libre de heladas. Deberá ser posible drenar y bloquear las tube-
rías que no estén colocadas a una profundidad libre de heladas.
Entrada
Para evitar obstrucciones causadas por depósitos de grasa, la tubería de entrada entre el punto de des-
carga de las aguas residuales en el edificio y la conexión de entrada del sistema debe tener una longitud
máxima de 10 metros. Para tuberías de entrada > 10 m, recomendamos la instalación de un separador de
grasas.
Desagüe
Para evitar el reflujo en el sistema, la salida de la tubería de desagüe debe estar por encima del nivel más
alto posible del agua subterránea. En caso necesario, las aguas residuales tratadas deben bombearse hacia
la salida utilizando un equipo de bombeo (véase también el apartado 4.2.3.6).
4.2.8.3 Sistema de ventilación
Los conductos de ventilación y extracción de aire deben tenderse de forma independiente y no deben co-
nectarse entre sí ni con otros conductos.
Ventilación
Para la ventilación solo debe utilizarse el juego de ventilación suministrado y, en caso necesario, ampliarse
verticalmente hacia arriba mediante kits de extensión (accesorios originales). La abertura de entrada de la
Parte 2: Transporte, almacenamiento, instalación y montaje
Entrada de aguas residuales
1
Desaireación
2
Ventilación
3
Desagüe
4
105
