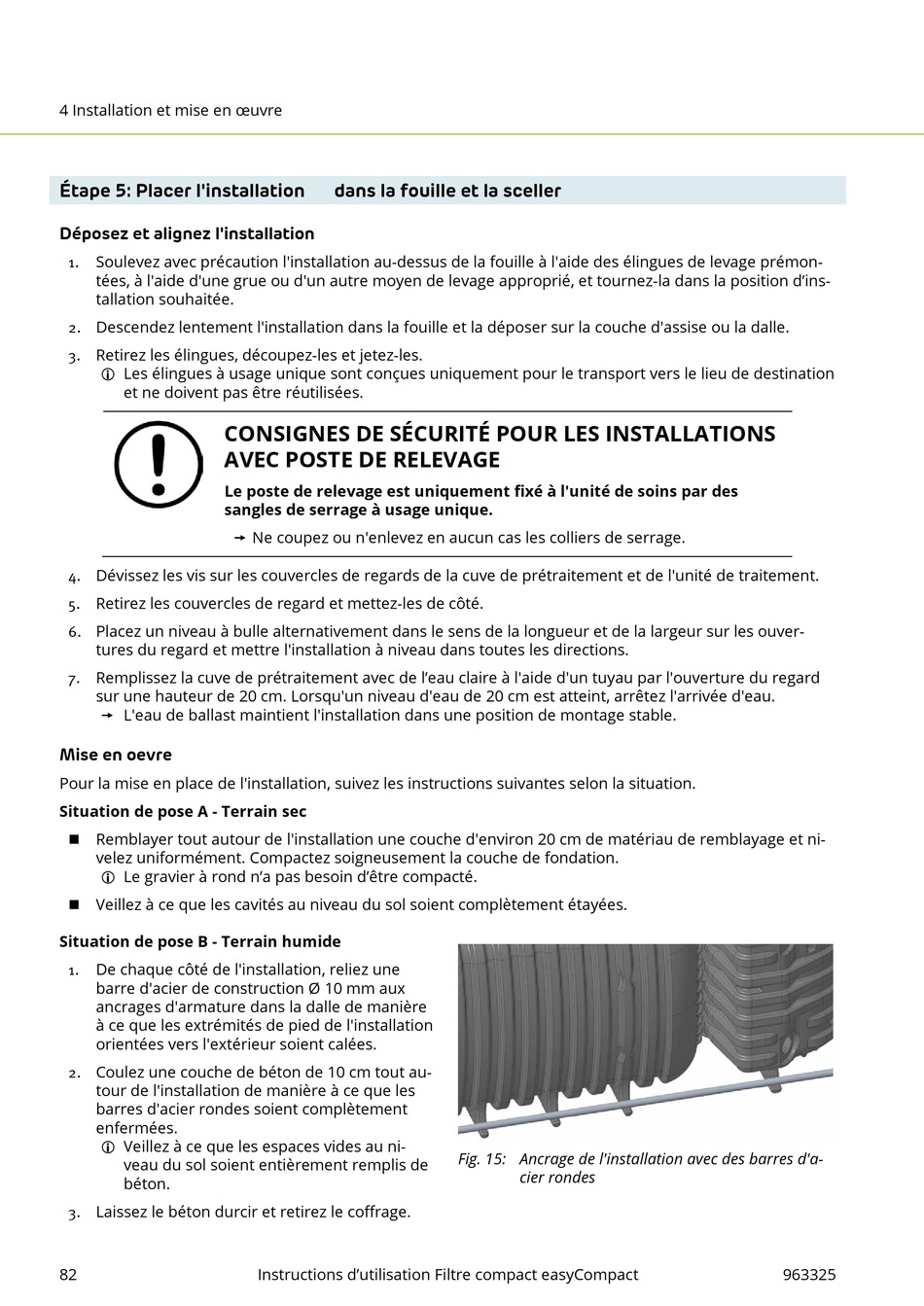

4 Installation et mise en œuvre
Étape 5: Placer l'installation
Déposez et alignez l'installation
Soulevez avec précaution l'installation au-dessus de la fouille à l'aide des élingues de levage prémon-
1.
tées, à l'aide d'une grue ou d'un autre moyen de levage approprié, et tournez-la dans la position d'ins-
tallation souhaitée.
2. Descendez lentement l'installation dans la fouille et la déposer sur la couche d'assise ou la dalle.
3. Retirez les élingues, découpez-les et jetez-les.
Les élingues à usage unique sont conçues uniquement pour le transport vers le lieu de destination
et ne doivent pas être réutilisées.
CONSIGNES DE SÉCURITÉ POUR LES INSTALLATIONS
AVEC POSTE DE RELEVAGE
Le poste de relevage est uniquement fixé à l'unité de soins par des
sangles de serrage à usage unique.
Ne coupez ou n'enlevez en aucun cas les colliers de serrage.
4. Dévissez les vis sur les couvercles de regards de la cuve de prétraitement et de l'unité de traitement.
5. Retirez les couvercles de regard et mettez-les de côté.
6. Placez un niveau à bulle alternativement dans le sens de la longueur et de la largeur sur les ouver-
tures du regard et mettre l'installation à niveau dans toutes les directions.
7. Remplissez la cuve de prétraitement avec de l'eau claire à l'aide d'un tuyau par l'ouverture du regard
sur une hauteur de 20 cm. Lorsqu'un niveau d'eau de 20 cm est atteint, arrêtez l'arrivée d'eau.
L'eau de ballast maintient l'installation dans une position de montage stable.
Mise en oevre
Pour la mise en place de l'installation, suivez les instructions suivantes selon la situation.
Situation de pose A - Terrain sec
Remblayer tout autour de l'installation une couche d'environ 20 cm de matériau de remblayage et ni-
velez uniformément. Compactez soigneusement la couche de fondation.
Le gravier à rond n'a pas besoin d'être compacté.
Veillez à ce que les cavités au niveau du sol soient complètement étayées.
Situation de pose B - Terrain humide
De chaque côté de l'installation, reliez une
1.
barre d'acier de construction Ø 10 mm aux
ancrages d'armature dans la dalle de manière
à ce que les extrémités de pied de l'installation
orientées vers l'extérieur soient calées.
2. Coulez une couche de béton de 10 cm tout au-
tour de l'installation de manière à ce que les
barres d'acier rondes soient complètement
enfermées.
Veillez à ce que les espaces vides au ni-
veau du sol soient entièrement remplis de
béton.
3. Laissez le béton durcir et retirez le coffrage.
82
dans la fouille et la sceller
Instructions d'utilisation Filtre compact easyCompact
Fig. 15: Ancrage de l'installation avec des barres d'a-
cier rondes
963325
