4 Installation et mise en œuvre
4.2.8 Raccords et conduites

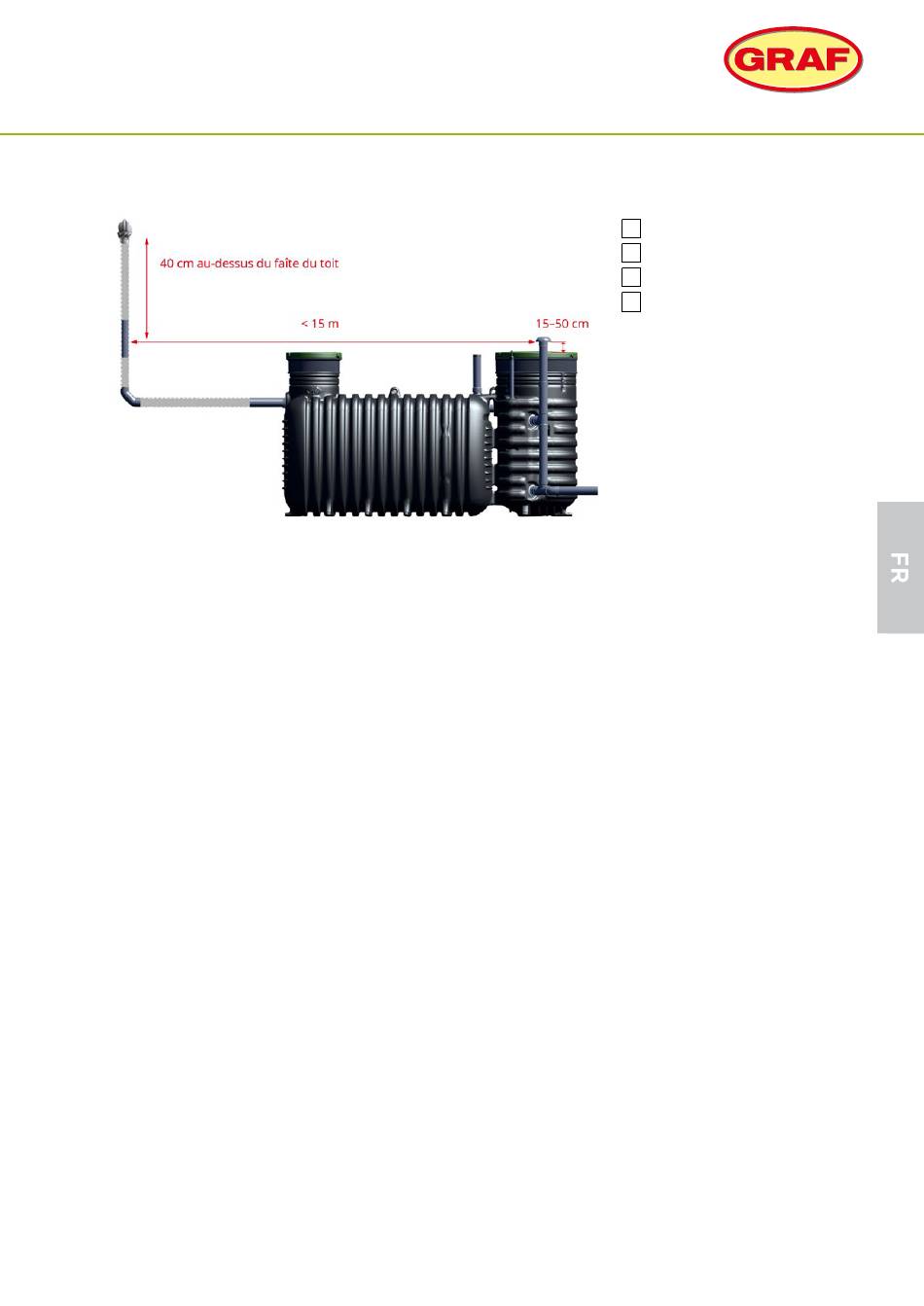

Fig. 12: Schéma de raccordement
4.2.8.1 Dimensions de raccordement
Les traversées de raccordement pour l'arrivée, l'évacuation et la ventilation sur le réservoir de l'installation
sont conçues en usine pour des tuyaux de base de canalisation DN 110.
La bouche d'évacuation surélevée des installations avec poste de relevage est équipé d'une tubulure de
raccordement avec un filetage extérieur de Ø 1½" pour la suite de la tuyauterie.
4.2.8.2 Conduites d'eaux usées
La conduite d'arrivée et la conduite d'évacuation doivent être posées indépendamment l'une de l'autre et
ne doivent pas être reliées entre elles ou à d'autres conduites. Les conduites d'arrivée et d'évacuation doi-
vent être posées de manière aussi rectiligne que possible et avec une pente ≥ 2 %. Pour utiliser l'installation
à des températures ≤ 0°C, toutes les conduites d'eau doivent être posées à une profondeur hors gel. Les
conduites qui ne sont pas installées à l'abri du gel doivent pouvoir être vidées et bloquées.
Arrivée
Pour éviter les obstructions dues aux dépôts de graisse, la longueur de la conduite d'arrivée entre le point
d'évacuation des eaux usées au niveau de l'ouvrage et le raccord d'arrivée de l'installation ne doit pas dé-
passer 10 mètres. Pour les conduites d'arrivée > 10 m, nous recommandons l'installation d'un séparateur
de graisse.
Tuyau d'évacuation
Pour éviter tout refoulement dans l'installation, la sortie de la conduite d'évacuation doit se situer au-des-
sus du niveau le plus élevé possible de la nappe phréatique. Le cas échéant, les eaux usées épurées doi-
vent être pompées vers la sortie à l'aide d'un poste de relevage (voir également Section 4.2.3.6).
4.2.8.3 Système de ventilation
Les conduites d'aération et de ventilation doivent être posées indépendamment les unes des autres et ne
doivent pas être reliées entre elles ou à d'autres conduites.
Aération
Pour l'aération, seul le kit d'aération fourni doit être utilisé et, le cas échéant, prolongé verticalement vers le
haut à l'aide de kits de rallonge (accessoires d'origine). L'entrée de la ventilation doit être installée à 15 cm-
Partie 2 : Transport, stockage, installation et mise en oeuvre
Arrivée des eaux usées
1
Ventilation
2
Aération
3
Tuyau d'évacuation
4
77
