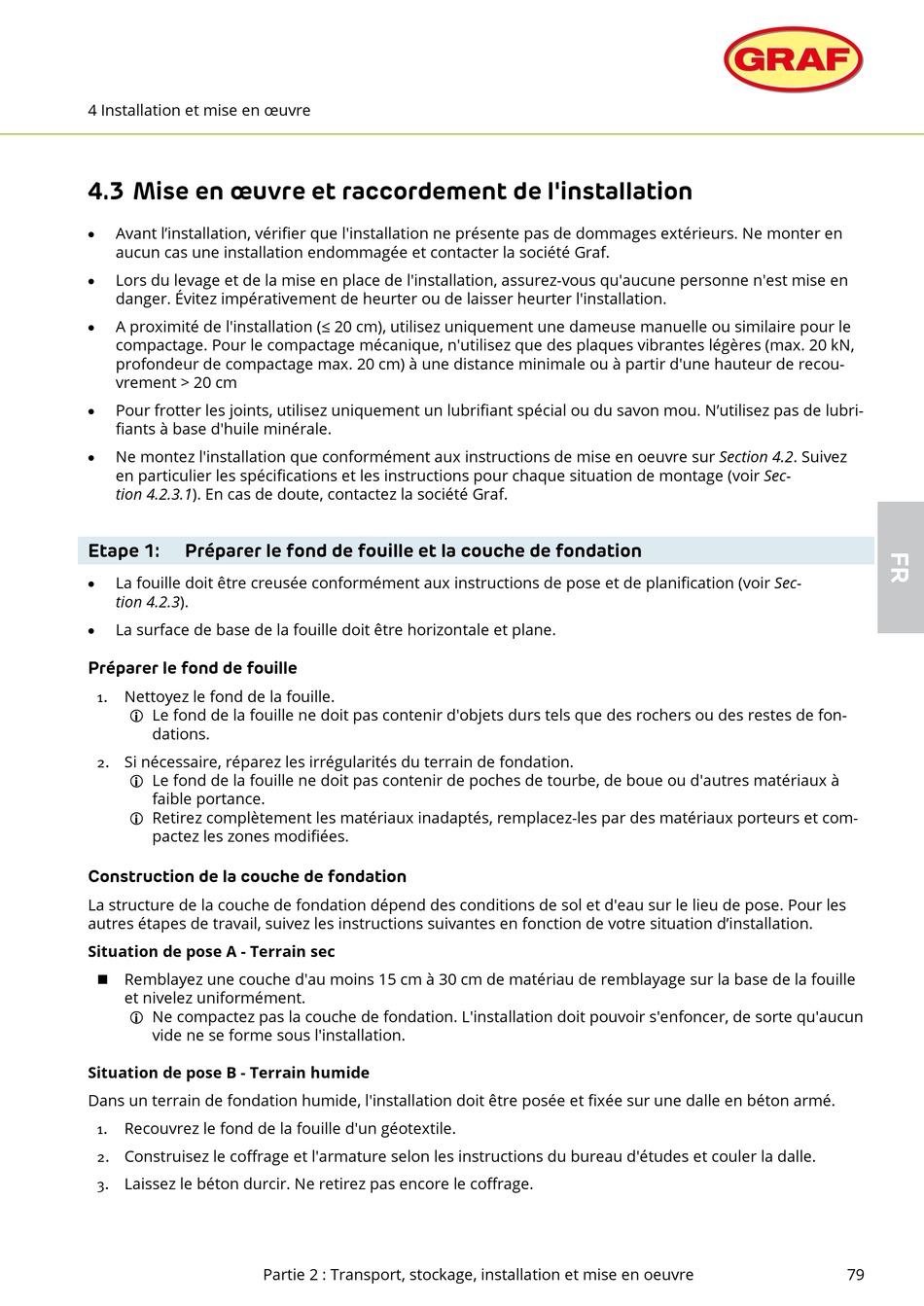

4 Installation et mise en œuvre
4.3 Mise en œuvre et raccordement de l'installation
Avant l'installation, vérifier que l'installation ne présente pas de dommages extérieurs. Ne monter en
•
aucun cas une installation endommagée et contacter la société Graf.
•
Lors du levage et de la mise en place de l'installation, assurez-vous qu'aucune personne n'est mise en
danger. Évitez impérativement de heurter ou de laisser heurter l'installation.
•
A proximité de l'installation (≤ 20 cm), utilisez uniquement une dameuse manuelle ou similaire pour le
compactage. Pour le compactage mécanique, n'utilisez que des plaques vibrantes légères (max. 20 kN,
profondeur de compactage max. 20 cm) à une distance minimale ou à partir d'une hauteur de recou-
vrement > 20 cm
Pour frotter les joints, utilisez uniquement un lubrifiant spécial ou du savon mou. N'utilisez pas de lubri-
•
fiants à base d'huile minérale.
•
Ne montez l'installation que conformément aux instructions de mise en oeuvre sur Section 4.2. Suivez
en particulier les spécifications et les instructions pour chaque situation de montage (voir Sec-
tion 4.2.3.1). En cas de doute, contactez la société Graf.
Etape 1:
Préparer le fond de fouille et la couche de fondation
•
La fouille doit être creusée conformément aux instructions de pose et de planification (voir Sec-
tion 4.2.3).
La surface de base de la fouille doit être horizontale et plane.
•
Préparer le fond de fouille
Nettoyez le fond de la fouille.
1.
Le fond de la fouille ne doit pas contenir d'objets durs tels que des rochers ou des restes de fon-
dations.
2. Si nécessaire, réparez les irrégularités du terrain de fondation.
Le fond de la fouille ne doit pas contenir de poches de tourbe, de boue ou d'autres matériaux à
faible portance.
Retirez complètement les matériaux inadaptés, remplacez-les par des matériaux porteurs et com-
pactez les zones modifiées.
Construction de la couche de fondation
La structure de la couche de fondation dépend des conditions de sol et d'eau sur le lieu de pose. Pour les
autres étapes de travail, suivez les instructions suivantes en fonction de votre situation d'installation.
Situation de pose A - Terrain sec
Remblayez une couche d'au moins 15 cm à 30 cm de matériau de remblayage sur la base de la fouille
et nivelez uniformément.
Ne compactez pas la couche de fondation. L'installation doit pouvoir s'enfoncer, de sorte qu'aucun
vide ne se forme sous l'installation.
Situation de pose B - Terrain humide
Dans un terrain de fondation humide, l'installation doit être posée et fixée sur une dalle en béton armé.
Recouvrez le fond de la fouille d'un géotextile.
1.
2. Construisez le coffrage et l'armature selon les instructions du bureau d'études et couler la dalle.
3. Laissez le béton durcir. Ne retirez pas encore le coffrage.
Partie 2 : Transport, stockage, installation et mise en oeuvre
79
