4 Einbau und Montage
4.2.8 Anschlüsse und Leitungen

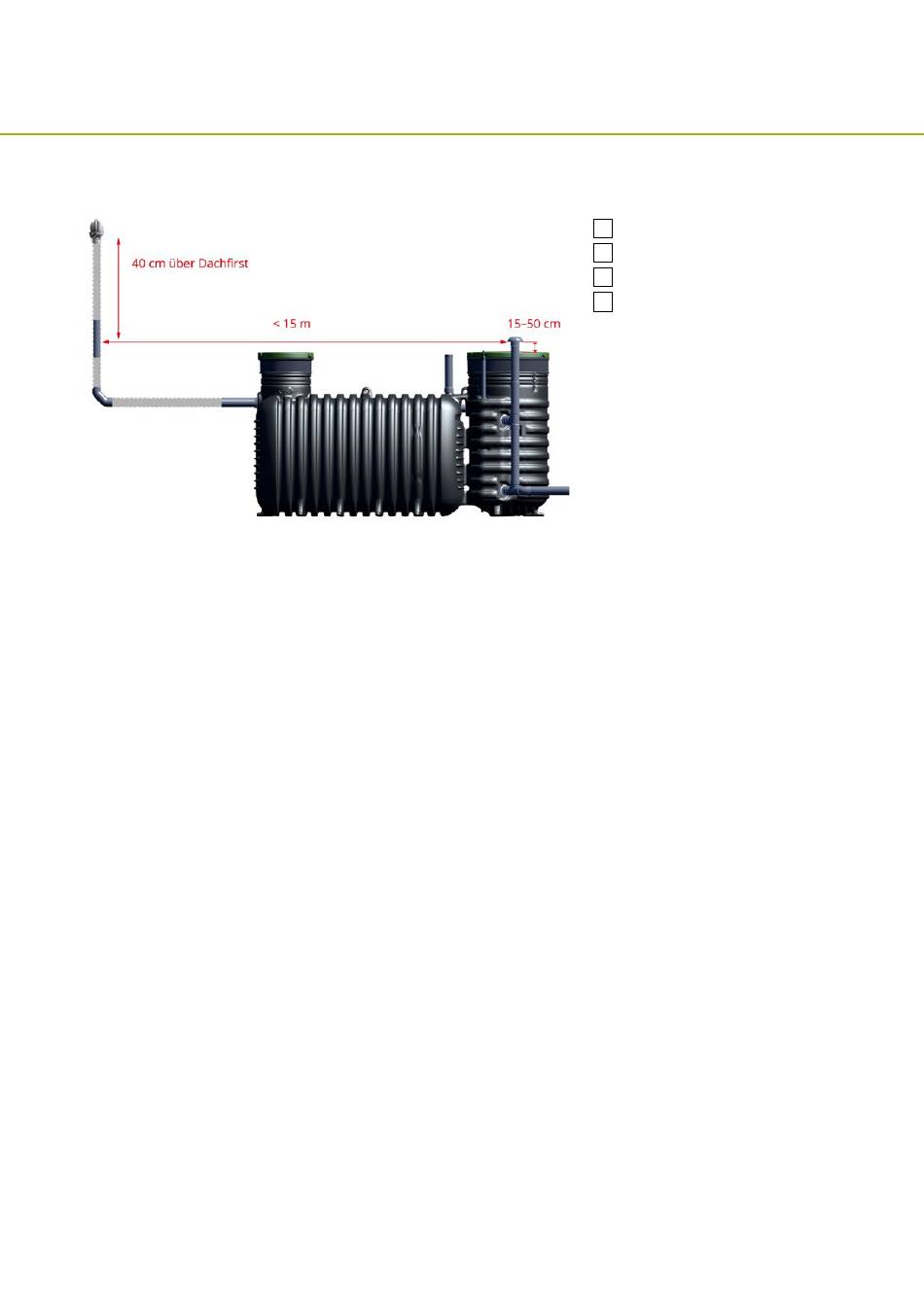

Abb. 12: Anschlussschema
4.2.8.1 Anschlussmaße
Die Anschlussdurchführungen für Zulauf, Abfluss und Entlüftung am Behälter der Anlage sind ab Werk für
Kanalgrundrohre DN 110 ausgelegt.
Der erhöhte Ablauf von Anlagen mit Hebeanlage ist mit einem Anschlussstutzen mit Ø 1½" Außengewinde
für die weitere Verrohrung ausgestattet.
4.2.8.2 Abwasserleitungen
Die Zulaufleitung und die Abflussleitung müssen unabhängig voneinander verlegt werden und dürfen nicht
miteinander oder mit anderen Leitungen verbunden werden. Die Zulauf- und Abflussleitungen müssen
möglichst geradlinig und mit einem Gefalle ≥ 2 % verlegt werden. Für die Nutzung der Anlage bei Tempera-
turen ≤ 0 °C müssen alle wasserführenden Leitungen in einer frostfreien Tiefe verlegt werden. Leitungen,
die nicht frostfrei verlegt sind, müssen entleert und gesperrt werden können.
Zulauf
Um Verstopfungen durch Fettablagerungen zu vermeiden, sollte die Zulaufleitung zwischen der Auslei-
tungsstelle des Schmutzwassers am Bauwerk und dem Zulaufanschluss der Anlage maximal 10 m lang
sein. Bei Zulaufleitungen > 10 m empfehlen wir den Einbau eines Fettabscheiders.
Abfluss
Um einen Rückstau in die Anlage zu verhindern, muss der Auslass der Abflussleitung oberhalb des höchst-
möglichen Grundwasserstands liegen. Gegebenenfalls muss das gereinigte Abwasser mithilfe einer Hebe-
anlage in den Auslass gepumpt werden (siehe auch Abschnitt 4.2.3.6).
4.2.8.3 Lüftungssystem
Die Be- und Entlüftungsleitungen müssen unabhängig voneinander verlegt werden und dürfen nicht mitei-
nander oder mit anderen Leitungen verbunden werden.
Belüftung
Für die Belüftung darf nur das mitgelieferte Belüftungsset verwendet und gegebenenfalls mit Verlänge-
rungssets (Originalzubehör) senkrecht nach oben verlängert werden. Die Einlassöffnung der Belüftung
22
Gebrauchsanleitung Kleinkläranlage easyCompact
Schmutzwasserzulauf
1
Entlüftung
2
Belüftung
3
Abfluss
4
