14.
Optionales Zubehör
Die hier aufgeführten Komponenten, Geräte und/oder Anlagen sind als Zube-
hör, passend zur VVW-Serie, durch die EFFEKTA Regeltechnik GmbH geprüft
und zugelassen.
14.1
Externer Bypass
Ein externes Umgehungssystem erlaubt den Betrieb der Verbraucher auf zwei
unterschiedlichen Pfaden. Im USV-Betrieb (Abb. 14-1) ist die USV-Einrichtung
in den Strompfad integriert und die Verbraucher sind in gewohnter Weise abge-
sichert. Im Bypass-Betrieb (Abb. 14-2) wird der Verbraucher direkt mit der Netz-
Versorgung verbunden und die USV eingangs- sowie ausgangsseitig isoliert.

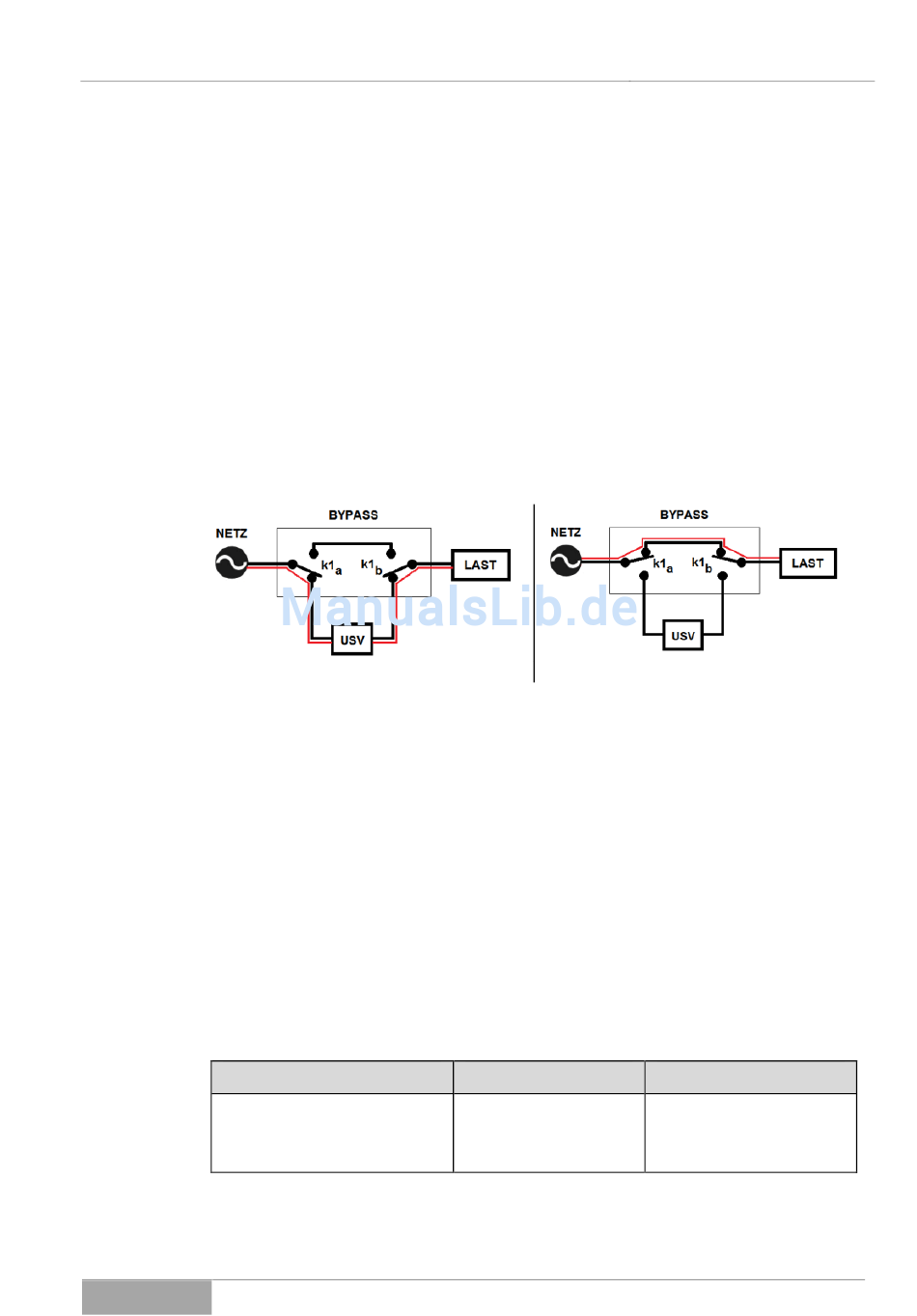

Abb. 14-1 USV-Betrieb
In diesem Falle kann die Durchführung von Wartungs- und Servicearbeiten an
der USV bzw. Akkubank schnell und sicher erfolgen.
Möglich sind auch in Ausnahmefällen und ohne Abschaltung der Verbraucher
das Ersetzen der USV oder deren Komponenten.
Zudem ermöglicht der Einsatz eines externen Bypasses eine kostengünstige
und übersichtliche Installation der USV-Einrichtung.
15.
Verschleißteilliste
Die nachfolgend aufgelisteten Komponenten stehen in Zusammenhang mit
normalen Alterungserscheinungen und unterliegen nicht der Gewährleistung für
diese USV:
Verschleißteil
XXXX XX XX **
Akkumulator (BATTERY)
12 V xx Ah
** Die Verschleißteilbezeichnung der Akkumulatoren entnehmen Sie bitte aus
den Unterlagen zur Lieferung der Akkubank oder auf Anfrage.
Serie VVW
Abb. 14-2 Bypass-Betrieb
Funktion
Energiespeicher
Optionales Zubehör
Artikelnummer
Je nach Bestückung !
42
