Raman-Spektroskopiesonde Rxn-10
2.8.3 Laseremissionsanzeige und Laser-Verschlussvorrichtung (Shutter)
Neben den CDRH-konformen Anzeigen auf dem Basisgerät eines Raman Rxn-Analysators verfügt die Rxn-10-Sonde
über eine elektrisch betriebene und CRDH-konforme Laseremissionsanzeige.
Die Rxn-10-Sonde umfasst eine Verschlussvorrichtung für den Laserstrahl (Shutter), die geschlossen werden kann,
um eine Laseremission zu verhindern. Position "I" zeigt das Emissionspotenzial an. Das Bewegen des Hebels über die
Position "O" hinaus, gibt an, dass die Emission unterbrochen ist.
WARNUNG
Der Hebel der Verschlussvorrichtung muss über die Position "O" hinaus bis zur Arretierung bewegt werden, um die
Emission vollständig zu unterbrechen.
1
Endress+Hauser

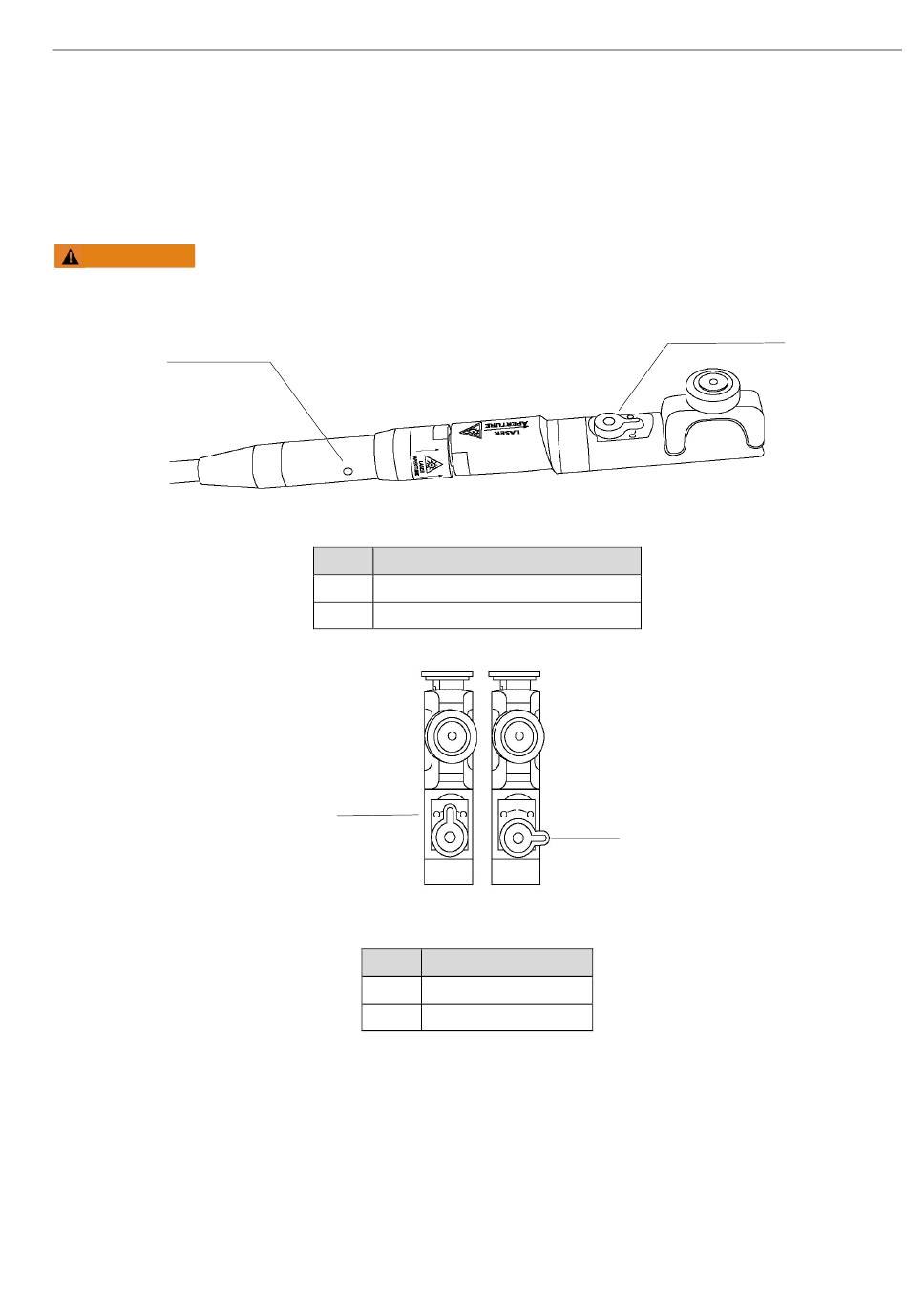

Abbildung 2. Position der Laseremissionsanzeige und der Laser-Verschlussvorrichtung
Nr. Beschreibung
1 Laseremissionsanzeige
2 Laser-Verschlussvorrichtung
1
Abbildung 3. EIN- und AUS-Positionen der Laser-Verschlussvorrichtung
Nr.
1
2
A0048409
Beschreibung
EIN
AUS
Betriebsanleitung
2
A0048400
2
