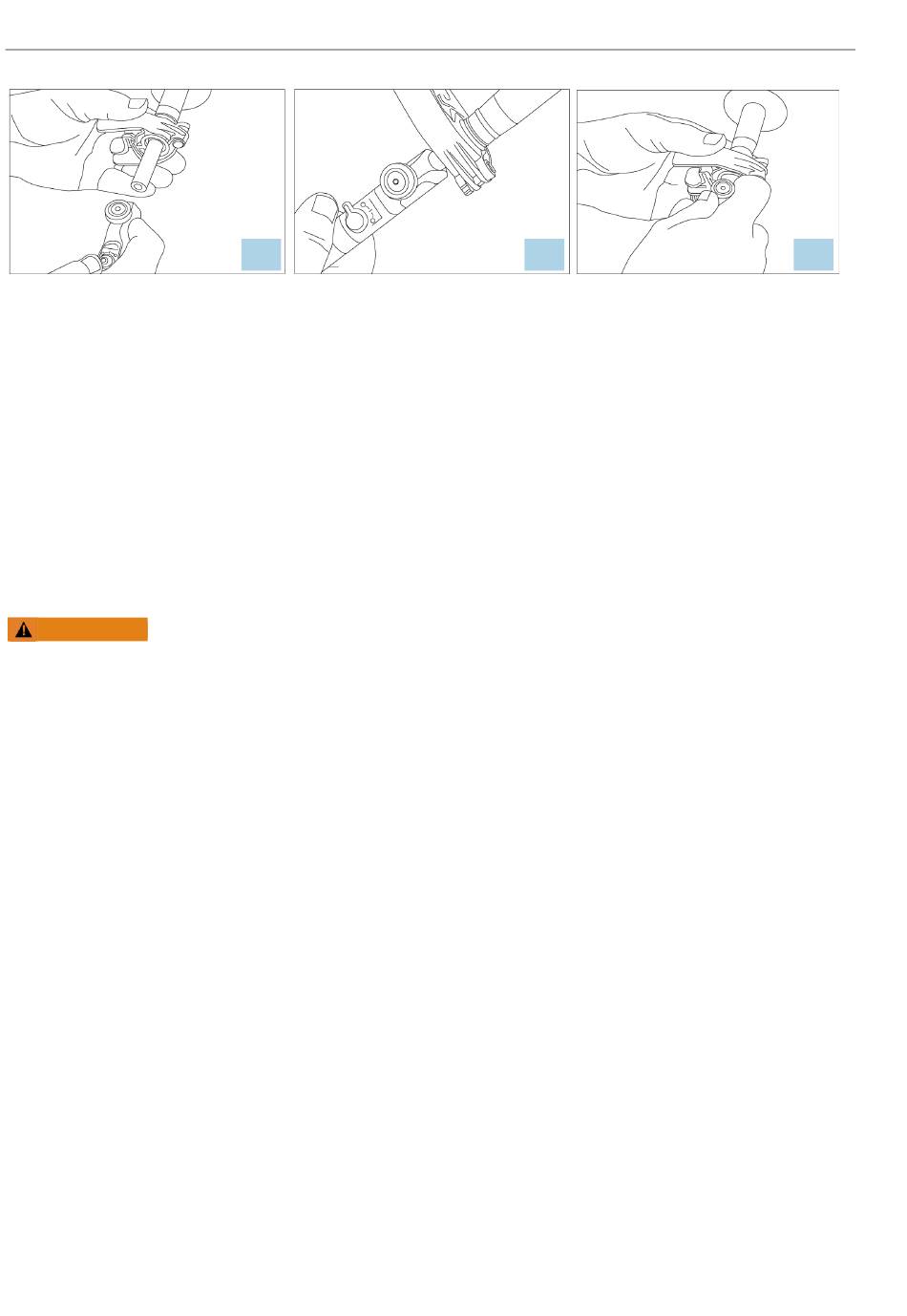

Abbildung 10. Optisches Raman-System zum Einmalgebrauch in der Rxn-10-Sonde montieren
Nach der Montage einer Optik in einer Sonde und bevor sie an die Armatur angeschlossen wird, mit dem
4.
Kalibrierzubehör für Multioptiken eine Intensitätskalibrierung für die Sonde mit der neuen Optik durchführen.
Alternativ können das Raman-Kalibrierzubehör (HCA) und ein Kalibrieradapter zum Einmalgebrauch verwendet
werden.
Optisches Raman-System zum Einmalgebrauch entfernen:
Drehmomentbegrenzende Rändelschraube lösen, indem sie um ca. eine Umdrehung gegen den Uhrzeigersinn
gedreht wird, sodass die Optik von der Klemme freigegeben wird. Schraube nicht entfernen. Nun die Optik
herausschieben.
5.2.4 Berührungslose Optik montieren
Die mit den Rxn10-Sonden angebotenen berührungslosen Optiken werden verschraubt, weshalb ein Gewindestutzen
benötigt wird, um die Optik an der Rxn-10-Sonde anzubringen.
WARNUNG
Bei der Montage oder Demontage von berührungslosen Optiken immer sicherstellen, dass der Laser und die
Verschlussvorrichtung geschlossen sind.
Berührungslose Optik montieren:
Bei Bedarf die Metall-Rändelschraube auf der Rxn-10-Sonde lösen, indem die Schraube um ca. eine Umdrehung
1.
gegen den Uhrzeigersinn gedreht wird (Schraube nicht entfernen). Das schmale, gewindelose Ende des Adapters
lokalisieren.
Das schmale Ende des Adapters in die Klemme einführen. Adapter bis zum Stopp zurückdrücken.
2.
Rändelschraube durch leichtes Drehen im Uhrzeigersinn festziehen, bis ein Klicken zu hören ist. Das Klicken zeigt
3.
an, dass die Rändelschraube das gewünschte Anziehdrehmoment erreicht hat. Wenn die Schraube nicht korrekt
festgezogen wird, dann löst sich der Adapter.
An der berührungslosen Optik das Ende mit dem Außengewinde lokalisieren.
4.
Die berührungslose Optik in das Gewindeende auf dem Adapter einschrauben.
5.
Nach der Montage einer Optik in einem Sondenkopf und vor der Inbetriebnahme der Sonde mit dem Raman-
6.
Kalibrierzubehör eine Intensitätskalibrierung für den Sondenkopf mit der neuen Optik durchführen.
