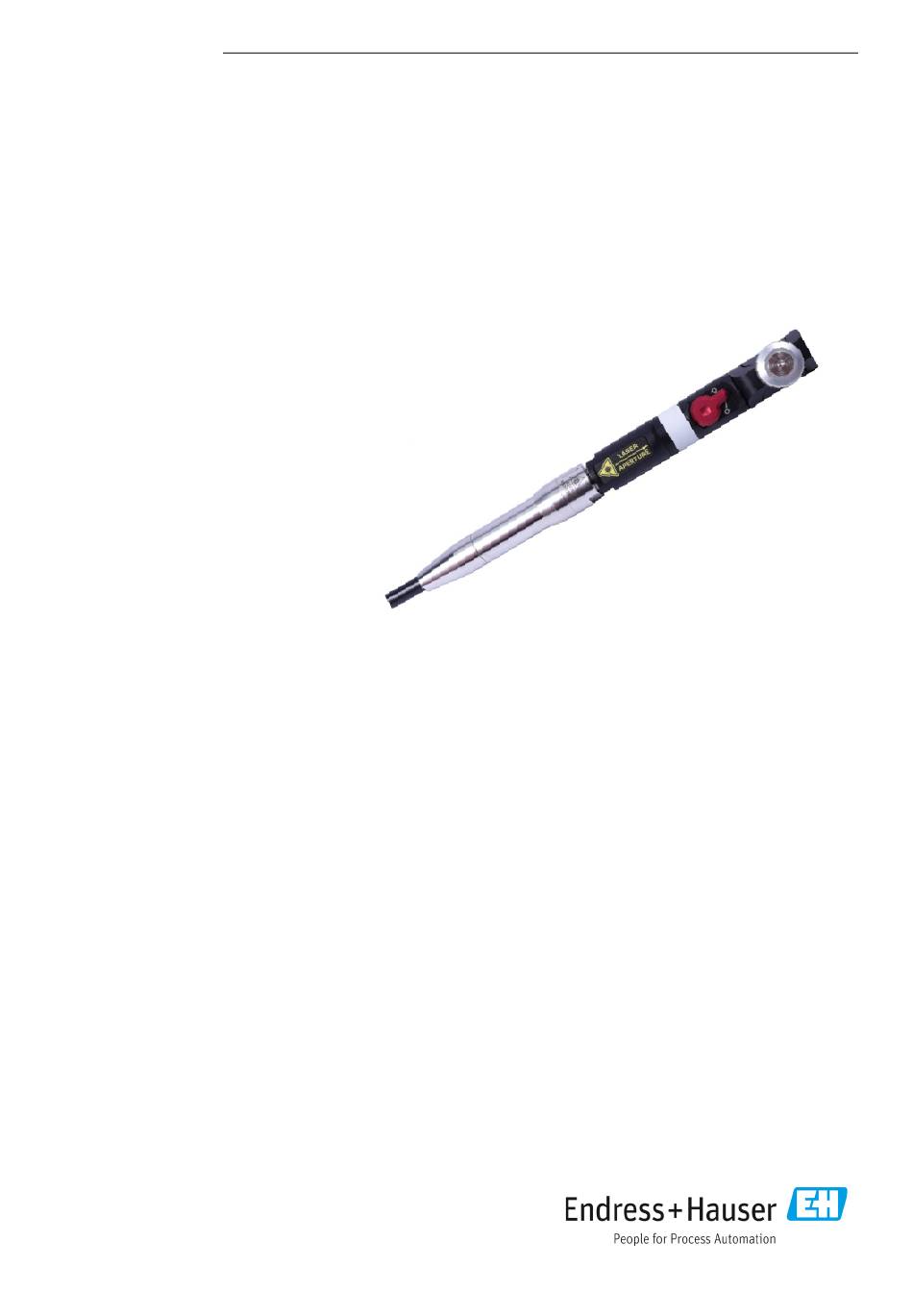

- Seite 1 TI01629C/11/DE/03.22 70222144 Products Solutions Services Technische Information Raman-Spektroskopiesonde Rxn-10...
- Seite 2 Technische Information Raman-Spektroskopiesonde Rxn-10 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Spezifikationen ..........6 Einsatzgebiete ................3 Sondenspezifikationen ............. 6 Lasersicherheitsverriegelung ........... 3 Sondenabmessungen ..............7 Rxn-10-Sonde ................3 MPE: Augenexposition ............. 8 Optik der Rxn-10-Sonde ............4 MPE: Hautexposition ..............9 Montage ..................
- Seite 3 Technische Information Arbeitsweise und Systemaufbau Einsatzgebiete Die Raman-Spektroskopiesonde Rxn-10 wurde für Probenmessungen in einem Labor, in der Prozessentwicklung oder einer Fertigungsumgebung (wenn Teil eines Sondensystems zum Einmalgebrauch) konzipiert. Der Sondenkopf ist mit einer Vielzahl von austauschbaren handelsüblichen Optiken (Tauch- und berührungslosen Optiken) kompatibel, um die Anforderungen unterschiedlicher Anwendungen zu erfüllen.
- Seite 4 Technische Information Raman-Spektroskopiesonde Rxn-10 Optik der Rxn-10-Sonde Die Sonde ist mit folgenden Optiken kompatibel, um die Anforderungen unterschiedlicher Anwendungen zu erfüllen: Optik Anwendungen Berührungs- Zur Verwendung mit lose Optik Feststoffen oder trüben Medien. Auch gut für empfindliche oder korrosive Flüssigkeiten...
- Seite 5 Raman-Spektroskopiesonde Rxn-10 Technische Information Raman Flow Für den Einsatz mit Assembly Flüssigkeiten von (umfasst geringerer Durch- einen Mikro- flussrate, wenn die Strömungs- Überwachung eines prüfstand und dynamischen eine Mikro- Prozessstroms Durchfluss- wertvolle Informa- A0052578 zelle) tionen liefert und Geschwindigkeit oder...
- Seite 6 Technische Information Raman-Spektroskopiesonde Rxn-10 Spezifikationen Sondenspezifikationen Nachfolgend sind die Spezifikationen für die Rxn-10-Sonde aufgeführt. Pos. Beschreibung Laserwellenlänge mit berührungsloser oder 532 nm, 785 nm oder 993 nm Tauchoptik mit bIO-Optik oder 785 nm oder 993 nm optischem Raman-System zum Einmalgebrauch...
- Seite 7 Raman-Spektroskopiesonde Rxn-10 Technische Information Sondenabmessungen Die Abmessungen der Rxn-10 Sonde sind nachfolgend aufgeführt. A0048400 Abbildung 2. Abmessungen Rxn-10-Sonde Abmessung Maße Beschreibung 111 mm Länge des Sondenrumpfs ohne Kabel oder Optik 4,37 in. 203 mm Länge mit angeschlossenem Glasfaserkabel 8 in.
- Seite 8 Technische Information Raman-Spektroskopiesonde Rxn-10 MPE: Augenexposition Siehe nachfolgende Tabellen aus der Norm ANSI Z136.1, um die maximal zulässige Strahlenexposition (MPE) für den Kontakt des Auges mit einem punktförmigen Laserstrahl zu berechnen. Zudem kann ein Korrekturfaktor (C ) erforderlich sein, der sich anhand der folgenden Tabelle bestimmen lässt.
- Seite 9 Raman-Spektroskopiesonde Rxn-10 Technische Information Siehe nachfolgende Tabelle aus der Norm ANSI Z136.1, um die maximal zulässige MPE: Hautexposition Strahlenexposition (MPE) für den Kontakt der Haut mit einem Laserstrahl zu berechnen. MPE (Maximum Permissible Exposure) für den Kontakt der Haut mit Laserstrahlung...
