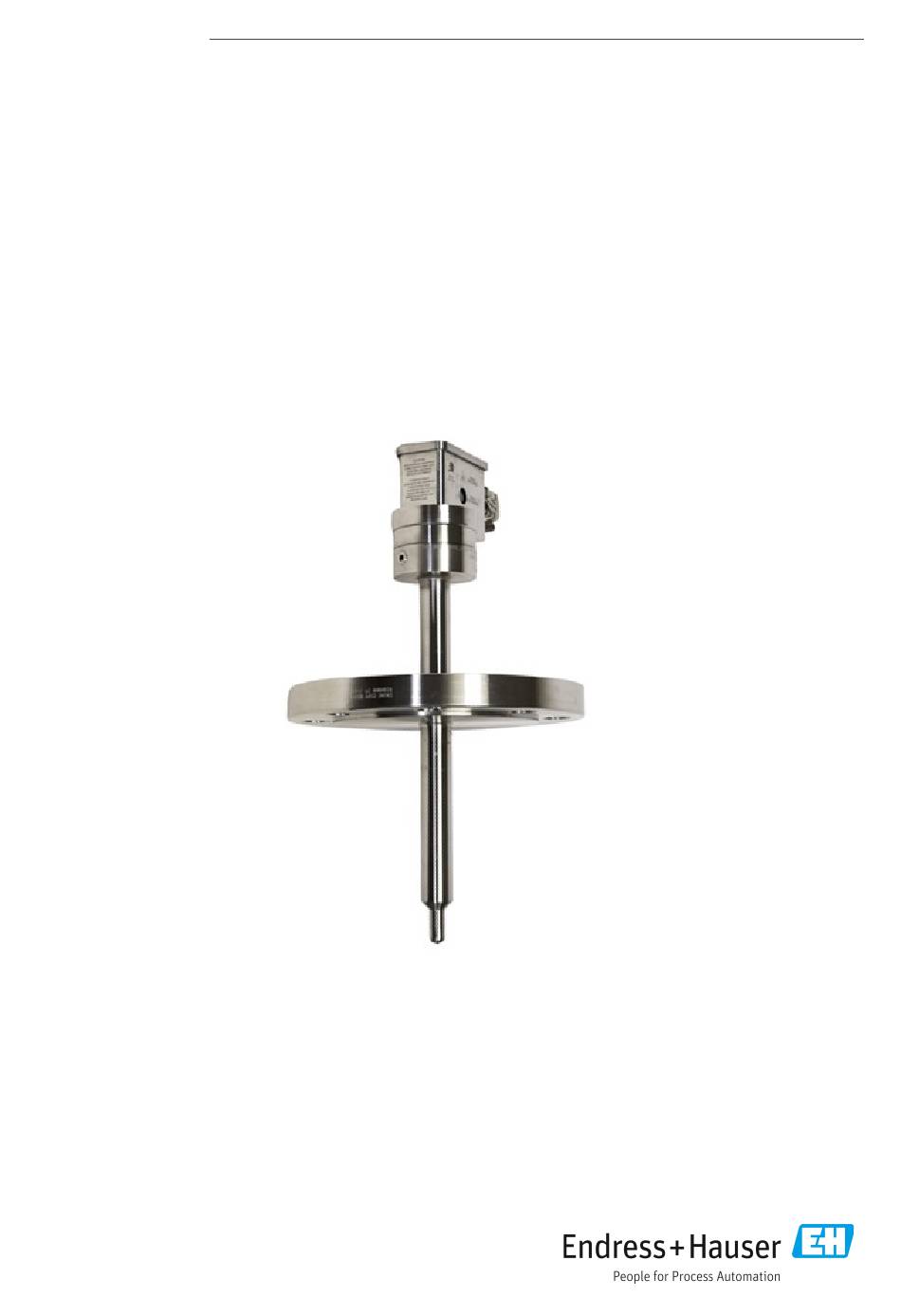

- Seite 1 BA02190C/11/DE/03.23 Products Solutions Services 70221320 Betriebsanleitung Raman-Spektroskopiesonde Rxn-41...
- Seite 2 Betriebsanleitung Raman-Spektroskopiesonde Rxn-41 Endress+Hauser...
- Seite 3 10.3 Optische Fasern überprüfen und reinigen ..22 2.9 Produktsicherheit ............ 8 10.4 Innere Bereiche spülen und mit Produktbeschreibung ......10 Druck beaufschlagen ..........22 3.1 Die Rxn-41-Sonde ..........10 11 Reparatur ..........23 3.2 Vorteile der Sondenbauform ........ 10 12 Technische Daten ....... 24 Warenannahme und 12.1 Temperatur- und Druckspezifikationen .....
- Seite 4 Sammelstelle zu senden ist. Tabelle 2. Symbole Konformität mit US-amerikanischen Exportvorschriften Die Richtlinie von Endress+Hauser schreibt die strikte Erfüllung der US-amerikanischen Gesetze zur Exportkontrolle vor, wie sie auf der Webseite des Bureau of Industry and Security des U.S. Department of Commerce detailliert aufgeführt werden.
- Seite 5 Raman-Spektroskopiesonde Rxn-41 Betriebsanleitung Glossar Begriff Beschreibung ANSI American National Standards Institute Aktiver pharmazeutischer Inhaltsstoff ATEX Atmosphére explosible (explosionsfähige Atmosphäre) BPVC Boiler and Pressure Vessel Code (Code für Dampfkessel und Druckbehälter) °C Celsius CDRH Center for Devices and Radiological Health Code of Federal Regulations (Sammlung von Bundesverordnungen)
- Seite 6 Reparaturen, die nicht in diesem Dokument beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Die Raman-Spektroskopiesonde Rxn-41 ist für die Analyse von eingetauchten Proben in Flüssigkeiten in Prozessanlagen vorgesehen. Zu den empfohlenen Anwendungsbereichen gehören: Chemie: Reaktionsüberwachung, Mischung, Zufuhr- und Endproduktüberwachung...
- Seite 7 Druckstufe enthalten sein oder nicht. Zudem können die Produktauslegungen von Schrauben- und Dichtungsmaterialien sowie den entsprechenden Vorgehensweisen betroffen sein. Wenn die Montage einer Endress+Hauser Sonde im Rohrleitungs- oder Probenentnahmesystem des Benutzers geplant wird, ist der Benutzer dafür verantwortlich, die Druckgrenzwerte zu kennen und die geeigneten Armaturen, Bolzen, Dichtungen und Vorgehensweisen für Ausrichtung und Zusammenbau der abgedichteten Anschlussstücke...
- Seite 8 Anforderungen konform ist, für die es von Endress+Hauser zertifiziert wurde. 2.9.2 Laseremissionsanzeige Die eingebaute Rxn-41-Sonde ist Bestandteil des Verriegelungskreises. Wenn es zu einem Bruch des Faserkabels kommt, schaltet sich der Laser innerhalb von Millisekunden nach dem Bruch aus. HINWEIS Sonden und Kabel vorsichtig behandeln.
- Seite 9 Die Rxn-41-Sonde wurde von einer unabhängigen dritten Stelle für den Einsatz in explosionsgefährdeten Bereichen gemäß Artikel 17 der Richtlinie 2014/34/EU des Europäischen Parlamentes und des Rates vom 26. Februar 2014 zugelassen. Die Sonde Rxn-41 wurde gemäß ATEX-Richtlinie für den Einsatz in Europa sowie in anderen Ländern zertifiziert, in denen ATEX-zertifizierte Betriebsmittel zugelassen sind.
- Seite 10 Wellenlängen von 532 nm, 785 nm oder 993 nm arbeiten, und wurde für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. Die Rxn-41-Sonde ist ideal geeignet für die Verwendung in chemischen Anlagen und Raffinerien zur Messung in der Chargen- oder Fließproduktion. Zudem ist sie in hohem Maße effektiv beim Einsatz in pharmazeutischen Fertigungs- anlagen für emaillierte Reaktoren als Teil einer Quality-by-Design (QbD)-Lösung, die Process Analytical Technology...
- Seite 11 Rxn-41-Sonde Zertifikat über Produktleistung • Lokale Konformitätserklärungen, wenn zutreffend • Zertifikate für den Einsatz in explosionsgefährdeten Bereichen, wenn zutreffend • Werkstoffzertifikate, wenn zutreffend • Optionales Zubehör für die Rxn-41-Sonde, wenn zutreffend Bei Fragen an den Lieferanten oder das lokale Vertriebsbüro wenden. Endress+Hauser...
- Seite 12 Betriebsanleitung Raman-Spektroskopiesonde Rxn-41 Zertifikate und Zulassungen Nähere Informationen zu Zertifikaten und Zulassungen siehe Raman-Spektroskopiesonde Rxn-41 Sicherheitshinweise (XA02784C). Endress+Hauser...
- Seite 13 Glasfaserkabel anzuschließen zu einer Beschädigung führen und die Garantie außer Kraft setzen. Für zusätzliche Unterstützung hinsichtlich des Anschlusses von Sonde und Faserkabel den lokalen Endress+Hauser Servicevertreter kontaktieren. Bei der Fasersteckverbindung für die Rxn-41-Sonde handelt es sich um eine rechtwinklige, direkte Fasersteck- verbindung. EO-Faserkabel Das EO-Faserkabel verbindet die Rxn-41-Sonde über einen einzelnen, robusten Steckverbinder mit dem Analysator.
- Seite 14 Betriebsanleitung Raman-Spektroskopiesonde Rxn-41 FC Kabelbaugruppe Die FC-Kabelbaugruppe wird über eine der folgenden Komponenten an den Analysator angeschlossen: • Elektrischer Verriegelungsschalter • Gelbe (YE) Anregungsfaser für Laserausgang • Rote (RD) Erfassungsfaser für Eingang zum Spektrografen A0048939 Abbildung 7. FC-Kabelbaugruppe mit Steckverbinder für Analysator...
- Seite 15 Sicherheitssystem (z. B. Sensoren für Flüssigkeitsfüllstände oder Spülvorrichtungen) angeschlossen ist. • Die Rxn-41 Sonden verfügen über keine aktiven elektrischen Vorrichtungen, die geerdet werden müssen. Der Benutzer muss entscheiden, ob die Sonde aus anderen Gründen, die mit der Montage zusammenhängen, geerdet werden muss.
- Seite 16 Betriebsanleitung Raman-Spektroskopiesonde Rxn-41 Montage im explosionsgefährdeten Bereich In explosionsgefährdeten Bereichen ist die Sonde gemäß der Zeichnung für die Montage in Ex-Bereichen (Hazardous Area Installation Drawing, 4002396) zu montieren. HINWEIS Wird die Sonde in situ montiert, muss der Benutzer die Zugentlastung für das Glasfaserkabel am Einbauort der Sonde bereitstellen.
- Seite 17 Raman-Spektroskopiesonde Rxn-41 Betriebsanleitung Prozess- und Sondenkompatibilität Vor der Montage muss der Benutzer prüfen, ob die Druck- und Temperaturauslegung der Sonde sowie die Sondenmaterialien mit dem Prozess kompatibel sind, in dem die Sonde eingesetzt werden soll. Die Sonden sind mit Dichtungen (z. B. Flansche, Klemmverschraubungen), die für den Behälter oder die Rohrleitung geeignet und typisch sind, und gemäß...
- Seite 18 Betriebsanleitung Raman-Spektroskopiesonde Rxn-41 Zertifizierungen und Kennzeichnungen Endress+Hauser bietet Zertifizierungen für die Rxn-41-Sonde gemäß nachfolgenden Normen an. Entsprechend der gewünschten, nachfolgend aufgeführten Zertifizierung(en) wird die Sonde oder das Typenschild der Sonde entsprechend aufgebaut und gekennzeichnet. Beschreibung ATEX-Kennzeichnung und Die ATEX-Kennzeichnung ist zum Zeitpunkt des Erwerbs optional erhältlich. Verfügbare...
- Seite 19 Raman-Spektroskopiesonde Rxn-41 Betriebsanleitung Inbetriebnahme Die Rxn-41-Sonde ist bei Auslieferung für den Anschluss an einen Raman Rxn-Analysator vorbereitet. Es ist keine zusätzliche Ausrichtung oder Justierung der Sonde selbst erforderlich. Nachfolgende Anweisungen befolgen, um die Sonde in Betrieb zu nehmen. HINWEIS Für die Montage der Sonde und Nutzungsparameter können spezifische Anforderungen gelten, die von der jeweiligen Anwendung abhängen.
- Seite 20 Betrieb Die Endress+Hauser Raman Rxn-41-Sonde ist eine abgedichtete Tauchsonde für die In-situ-Raman-Spektroskopie von Flüssigphasenproben in einem Labor oder einer Prozessanlage. Die Produktserie der Rxn-41-Sonden ist kompatibel mit Endress+Hauser Raman Rxn-Analysatoren, die mit einem Laser ausgestattet sind, der mit einer Wellenlänge von 532 nm, 785 nm oder 993 nm arbeitet.
- Seite 21 Raman-Spektroskopiesonde Rxn-41 Betriebsanleitung Diagnose und Störungsbehebung Bei der Behebung von Problemen mit der Rxn-41-Sonde nachfolgende Tabelle beachten. Wenn die Sonde beschädigt ist, Sonde vom Prozessstrom isolieren und vor einer Bewertung den Laser ausschalten. Bei Bedarf den zuständigen Servicevertreter für Unterstützung kontaktieren.
- Seite 22 Prüfintervalle festzulegen, um die Unversehrtheit der Sonde zu verifizieren. 10.2 Sondenfenster reinigen Wenn das Fenster der Rxn-41-Sonde Kontakt mit einer Probe, Staub oder Fingerabdrücken etc. hatte, muss es möglicherweise gereinigt werden. Es ist besonders vorsichtig vorzugehen, damit die Fensteroberfläche während des Reinigungsvorgangs nicht weiter verunreinigt wird.
- Seite 23 Raman-Spektroskopiesonde Rxn-41 Betriebsanleitung Reparatur Reparaturen, die nicht in diesem Dokument beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Um den Technischen Service zu kontaktieren, unsere Website besuchen (https://endress.com/contact). Dort ist eine Liste der lokalen Vertriebskanäle in Ihrem Gebiet zu finden.
- Seite 24 12.1 Temperatur- und Druckspezifikationen Die Temperatur und Druckspezifikationen für die Rxn-41-Sonde variieren je nach Sondengröße und Konstruktionswerkstoffen. Auf Anfrage ist für die Rxn-41-Sonde von 1 Zoll eine kryogene Version erhältlich. Die Zusatzspezifikationen umfassen: • Der maximale Druck wird gemäß ASME B31.3 für Werkstoff und Sondengeometrie bei maximaler Nenntemperatur berechnet.
- Seite 25 Betriebsanleitung 12.2 Zusammensetzung und Temperaturspezifikationen für LNG-Prozesse (Liquefied Natural Gas, Flüssigerdgas) Eine spezifische Konfiguration der Rxn-41-Sonde wurde als optimal für die Messung und den eichpflichtigen Verkehr von LNG (Liquefied Natural Gas, Flüssigerdgas) auf LNG-Bunkerschiffen identifiziert: • Hybrid-Metallkombination (C276 Spitze/316L Rumpf) •...
- Seite 26 Betriebsanleitung Raman-Spektroskopiesonde Rxn-41 A0053281 Abbildung 9. Montageparameter für die Rxn-41-Sonde für LNG-Bunkervorgänge Pos. Beschreibung Rohrinnendurchmesser Ausgesetzt Freitragend Endress+Hauser...
- Seite 27 Lang: 3 mm (0,12 in) Eintauchbare Länge Alloy C276 1 in. (25,4 mm) Rxn-41: Bis zu 3 040 mm (120 in) der Sonde 2 in. (60,3 mm) Rxn-41: Bis zu 4 550 mm (179,1 in) Edelstahl 316L 1 in. (25,4 mm) Rxn-41: Bis zu 3 040 mm (120 in) ...
- Seite 28 Die Norm ANSI Z136.1 stellt ein Mittel zur Berechnung der MPE für die Exposition der Augen zur Verfügung. Siehe diese Norm zur Berechnung der entsprechenden MPE-Werte für den Fall einer Strahlenexposition durch den Laser der Rxn-41-Sonde oder für den unwahrscheinlichen Fall einer Strahlenexposition durch den Laser einer gebrochenen optischen Faser.
- Seite 29 Die Norm ANSI Z136.1 stellt ein Mittel zur Berechnung der MPE für die Exposition der Haut zur Verfügung. Siehe diese Norm zur Berechnung der entsprechenden MPE-Werte für den Fall einer Strahlenexposition durch den Laser der Rxn-41-Sonde oder für den unwahrscheinlichen Fall einer Strahlenexposition durch den Laser einer gebrochenen optischen Faser.
- Seite 30 Betriebsanleitung Raman-Spektroskopiesonde Rxn-41 Ergänzende Dokumentation Alle Dokumentationen sind verfügbar: • Über die Endress+Hauser Operations App für Smartphone/Tablet • Im Download-Bereich der Endress+Hauser Website: https://endress.com/downloads. Teilenummer Dokumenttyp Dokumenttitel KA01560C Kurzanleitung Raman-Spektroskopiesonde Rxn-41 Kurzanleitung XA02784C Sicherheitshinweise Raman-Spektroskopiesonde Rxn-41 Sicherheitshinweise TI01673C Technische Information Raman-Spektroskopiesonde Rxn-41 Technische Information Tabelle 13.
- Seite 31 Raman-Spektroskopiesonde Rxn-41 Betriebsanleitung Index Adapter 21 Annahme 13, 21 Anforderungen an das Personal 6 Bestimmungsgemäße Verwendung 6 CDRH-Konformität 5, 9 Betrieb 22 Elektrischer Anschluss 6 Fensterreinigung 24 Explosionsgefährdeter Bereich 10, 11, 12, 18, 20, 24 Geflanschte Konfiguration 31 Faserkabel Kalibrierung 21...
- Seite 32 Betriebsanleitung Raman-Spektroskopiesonde Rxn-41 www.addresses.endress.com Endress+Hauser...
