Betriebsanleitung
5.1.1 FC Kabelbaugruppe
Die FC-Kabelbaugruppe verbindet die Rxn-10-Sonde über folgende Komponenten mit dem Analysator:
• Elektrischer Verriegelungsschalter
• Gelbe (YE) Anregungsfaser für Laserausgang
• Rote (RD) Erfassungsfaser für Eingang zum Spektrografen
5.1.2 EO-Faserkabel
Das EO-Faserkabel verbindet die Rxn-10-Sonde über einen einzelnen, robusten Steckverbinder mit dem Analysator.
Dieser Steckverbinder umfasst sowohl die Anregungs- und Erfassungsfaseroptik als auch eine elektrische
Laserverriegelgung.
Für längere Kabelstrecken oder die Montage in einer Kabelführung steht eine EO-Verlängerungsleitung zur
Verfügung.
14

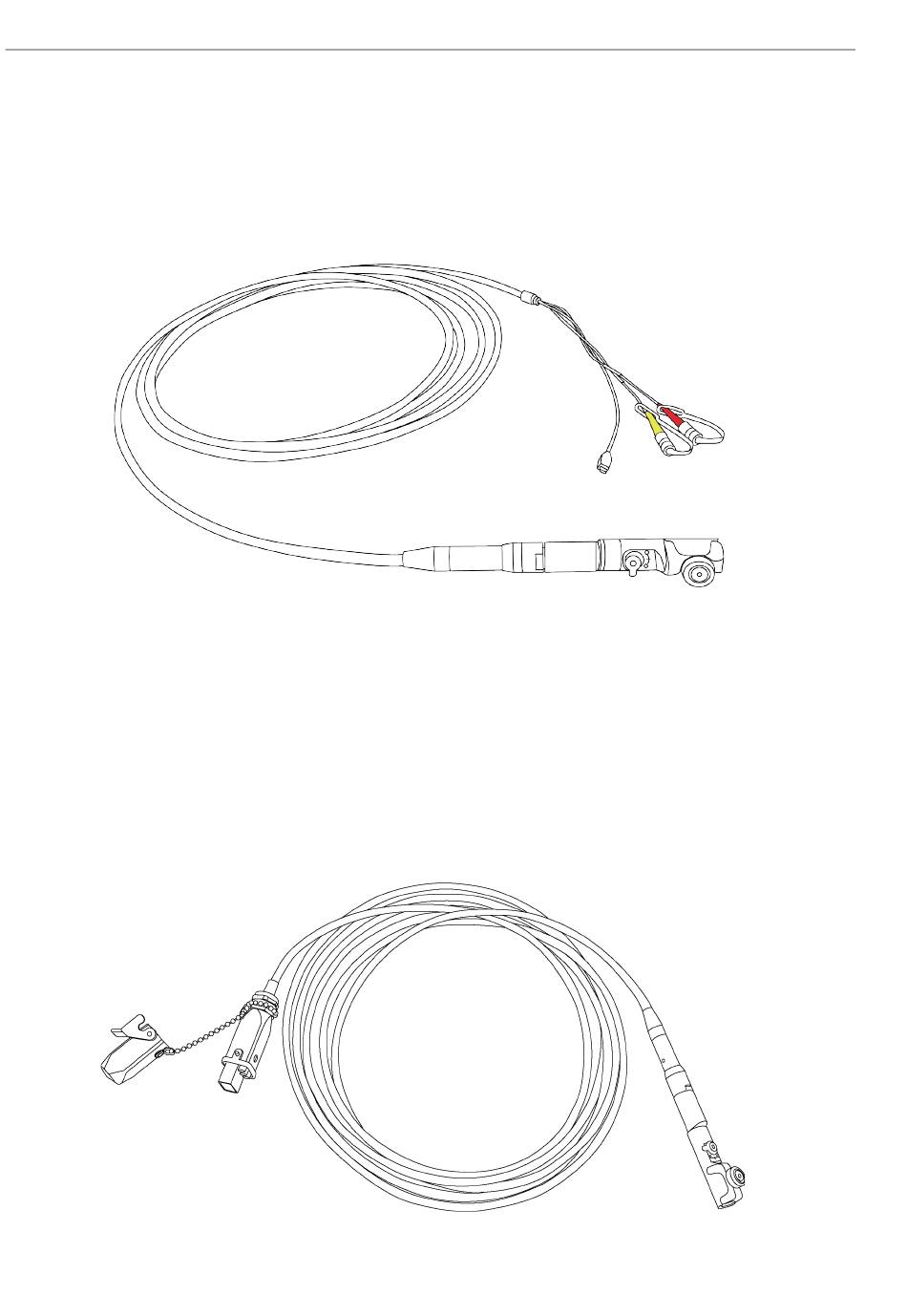

Abbildung 4. Rxn-10-Sonde mit FC-Kabelbaugruppe
Abbildung 5. Rxn-10-Sonde mit EO-Faserkabel
Raman-Spektroskopiesonde Rxn-10
RD
YE
A0048414
A0048415
