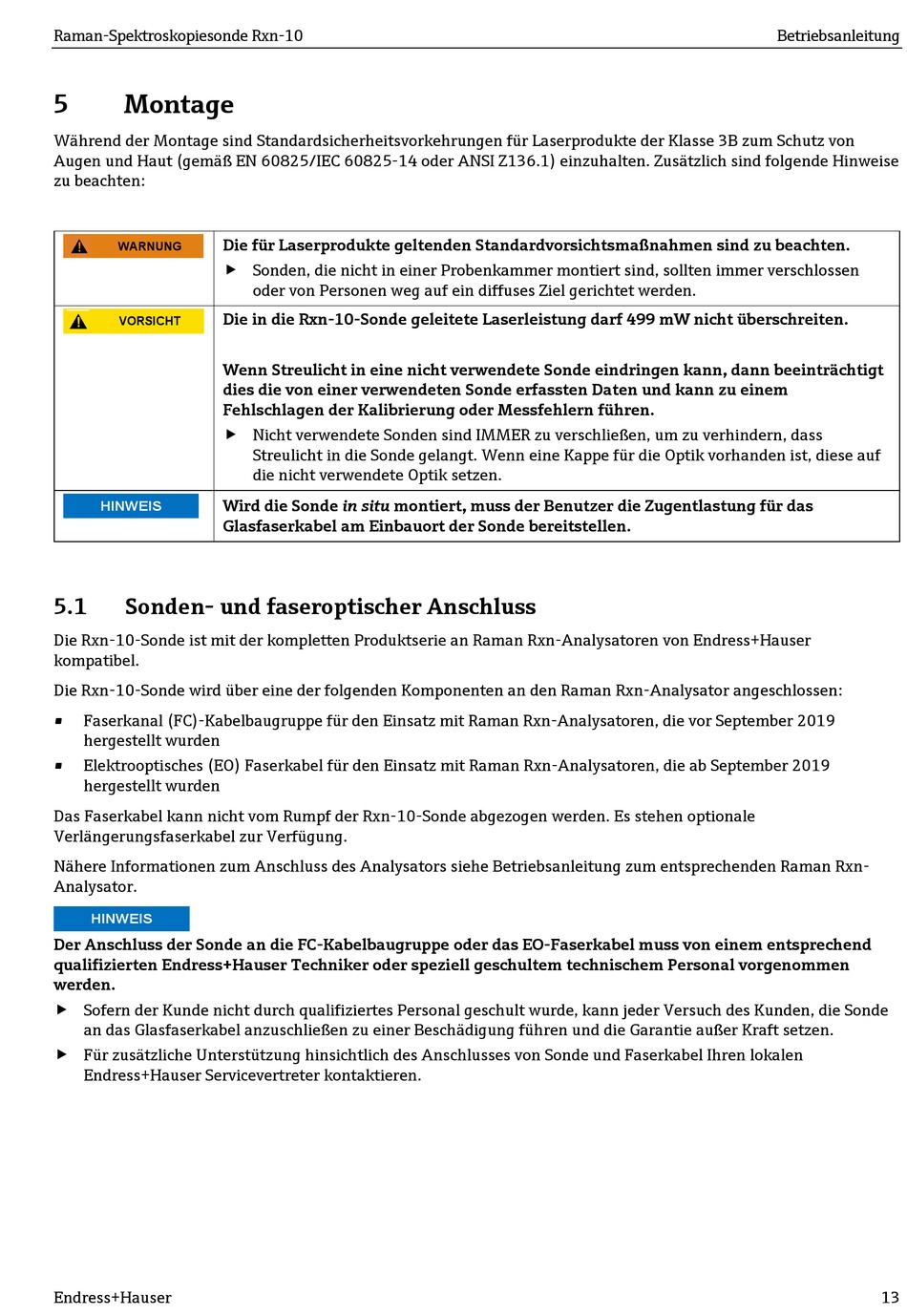

Endress+Hauser Rxn-10 Betriebsanleitung Seite 13

Raman-Spektroskopiesonde Rxn-10
5 Montage
Während der Montage sind Standardsicherheitsvorkehrungen für Laserprodukte der Klasse 3B zum Schutz von
Augen und Haut (gemäß EN 60825/IEC 60825‑14 oder ANSI Z136.1) einzuhalten. Zusätzlich sind folgende Hinweise
zu beachten:
Die für Laserprodukte geltenden Standardvorsichtsmaßnahmen sind zu beachten.
WARNUNG
 Sonden, die nicht in einer Probenkammer montiert sind, sollten immer verschlossen
Die in die Rxn-10-Sonde geleitete Laserleistung darf 499 mW nicht überschreiten.
VORSICHT
Wenn Streulicht in eine nicht verwendete Sonde eindringen kann, dann beeinträchtigt
dies die von einer verwendeten Sonde erfassten Daten und kann zu einem
Fehlschlagen der Kalibrierung oder Messfehlern führen.
 Nicht verwendete Sonden sind IMMER zu verschließen, um zu verhindern, dass
Wird die Sonde in situ montiert, muss der Benutzer die Zugentlastung für das
HINWEIS
Glasfaserkabel am Einbauort der Sonde bereitstellen.
5.1 Sonden- und faseroptischer Anschluss
Die Rxn-10-Sonde ist mit der kompletten Produktserie an Raman Rxn-Analysatoren von Endress+Hauser
kompatibel.
Die Rxn-10-Sonde wird über eine der folgenden Komponenten an den Raman Rxn-Analysator angeschlossen:
• Faserkanal (FC)-Kabelbaugruppe für den Einsatz mit Raman Rxn-Analysatoren, die vor September 2019
hergestellt wurden
• Elektrooptisches (EO) Faserkabel für den Einsatz mit Raman Rxn-Analysatoren, die ab September 2019
hergestellt wurden
Das Faserkabel kann nicht vom Rumpf der Rxn-10-Sonde abgezogen werden. Es stehen optionale
Verlängerungsfaserkabel zur Verfügung.
Nähere Informationen zum Anschluss des Analysators siehe Betriebsanleitung zum entsprechenden Raman Rxn-
Analysator.
HINWEIS
Der Anschluss der Sonde an die FC-Kabelbaugruppe oder das EO-Faserkabel muss von einem entsprechend
qualifizierten Endress+Hauser Techniker oder speziell geschultem technischem Personal vorgenommen
werden.
 Sofern der Kunde nicht durch qualifiziertes Personal geschult wurde, kann jeder Versuch des Kunden, die Sonde
an das Glasfaserkabel anzuschließen zu einer Beschädigung führen und die Garantie außer Kraft setzen.
 Für zusätzliche Unterstützung hinsichtlich des Anschlusses von Sonde und Faserkabel Ihren lokalen
Endress+Hauser Servicevertreter kontaktieren.
Endress+Hauser
oder von Personen weg auf ein diffuses Ziel gerichtet werden.
Streulicht in die Sonde gelangt. Wenn eine Kappe für die Optik vorhanden ist, diese auf
die nicht verwendete Optik setzen.
