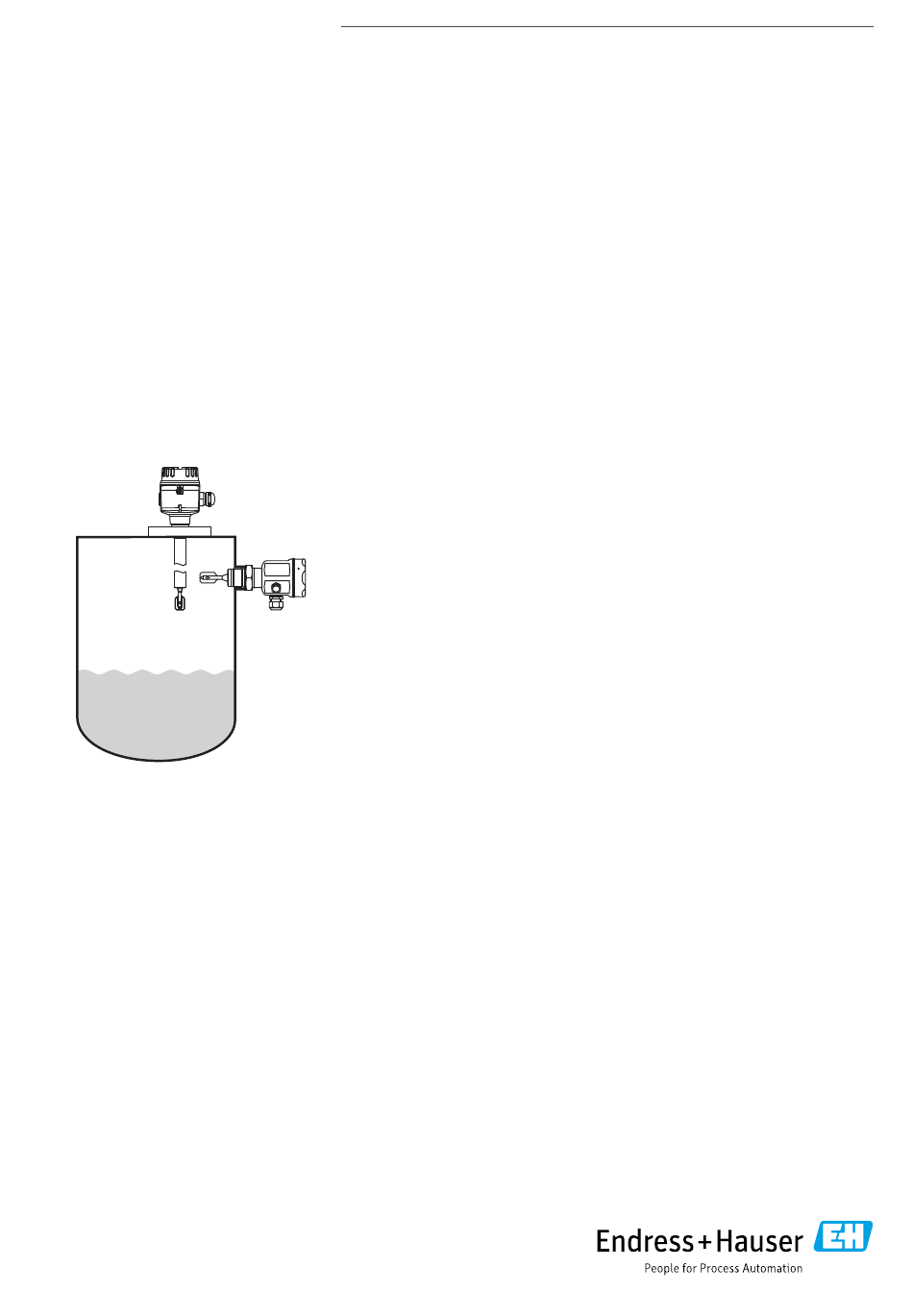

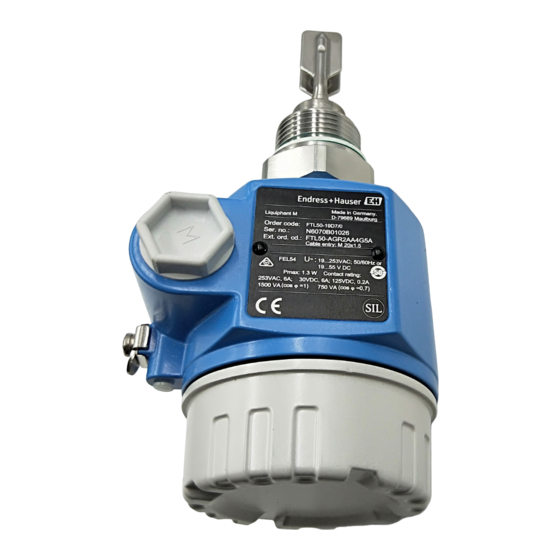

Sonderdokumentation
Liquiphant M/S mit
Elektronikeinsatz FEL55
Handbuch zur Funktionalen Sicherheit
Grenzstand-Messsystem
Maximumdetektion von Flüssigkeiten
Anwendungsbereich
Überfüllsicherung bzw. betriebliche Maximumdetektion von Flüssigkeiten aller Art in
Behältern, welche den besonderen Anforderungen der Sicherheitstechnik nach
IEC 61508/IEC 61511-1 (FDIS) genügen sollen.
Die Messeinrichtung erfüllt die Anforderungen
• für Sicherheitsfunktionen bis SIL 2
• an Explosionsschutz durch Eigensicherheit oder druckfeste Kapselung
• an elektromagnetische Verträglichkeit nach EN 61326 und NAMUR-Empfehlung
NE 21.
Ihre Vorteile
• Für Überfüllsicherungen bis SIL 2
– unabhängig beurteilt (Functional Assessment) durch exida.com nach IEC 61508/
IEC 61511-1 (FDIS)
• Überwachung auf Korrosion an der Schwinggabel des Messaufnehmers
• keinerlei Abgleich
• Fremdvibrationssicher
• einfache Inbetriebnahme
Solutions
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Liquiphant M
Inhaltszusammenfassung für Endress+Hauser Liquiphant M
- Seite 1 Products Solutions Services SD00167F/00/DE/13.19 71430397 2019-03-05 Sonderdokumentation Liquiphant M/S mit Elektronikeinsatz FEL55 Handbuch zur Funktionalen Sicherheit Grenzstand-Messsystem Maximumdetektion von Flüssigkeiten Anwendungsbereich Überfüllsicherung bzw. betriebliche Maximumdetektion von Flüssigkeiten aller Art in Behältern, welche den besonderen Anforderungen der Sicherheitstechnik nach IEC 61508/IEC 61511-1 (FDIS) genügen sollen.
- Seite 2 Spezifische Werte und Verschaltungsarten für das Messsystem Liquiphant M/S mit FEL55 ......9 Exida Management Summary .
- Seite 3 Liquiphant M/S + FEL55 SIL Konformitätserklärung L00-FEL55xxx-01-06-xx-a2-001 Endress+Hauser...
- Seite 4 • die “Hardware Fehlertoleranz” (HFT) • der “Wahrscheinlichkeitsanteil sicherheitsgerichteter Fehler” (SFF) eines zur Sicherheitsfunktion geeigneten Messsystems definiert. Die spezifischen Werte für das Messsystem Liquiphant M/S mit FEL55 (Relaisversion) finden Sie in der Tabelle im Anhang. Zulässige Versagenswahrscheinlichkeiten der gesamten Sicherheitsfunktion in Abhängigkeit vom SIL für "Low Demand Systeme", die auf Anforderungen (z.B.
- Seite 5 Liquiphant M/S + FEL55 Aufbau des Messystems mit Grenzstand-Messsystem Liquiphant M/S In der folgenden Abbildung ist das Messsystems dargestellt (beispielhaft). mit FEL55 Liquiphant M/S Elektronikeinsatz L00-FTLxxxxx-16-06-xx-de-000.eps Sicherheitsfunktion Die Sicherheitsfunktion gilt nur für MAX-Sicherheit (Überwachung des bedeckten Zustands). Für die Sicherheitsfunktion sind folgende Einstellungen zugelassen: Gerät...
- Seite 6 Liquiphant M/S + FEL55 Zulässige Varianten des Liquiphant M/S mit FEL55 für die Sicherheitsfunktion Folgende Kombinationen sind für das Messsystem zulässig: Liquiphant M mit (FEL55) Liquiphant S mit (FEL55) FTL50-######5###* FTL70-######5####* FTL51-######5###* FTL71-######5####* FTL50H-######5###* FTL51H-######5###* FTL51C-######5####* Zulässige Gerätetypen (# = alle Geräteausprägungen zulässig); * 5= FEL55 Angaben für die Sicherheitsfunktion...
- Seite 7 Liquiphant M/S + FEL55 Einstellungen und Installationshinweise Installationshinweise Die Hinweise zur korrekten Installation des Liquiphant M/S mit FEL55 sind der Kompaktanleitung (KA) zu entnehmen. Da die Anwendungsbedingungen Einfluss auf die Sicherheit der Messung haben, sind die entsprechenden Hinweise in der Technischen Information (TI) und Kompaktanleitung (KA) zu beach- ten.
- Seite 8 Liquiphant M/S + FEL55 Verhalten im Betrieb und bei Störung Das Verhalten im Betrieb und bei Störung wird in den folgenden Dokumentationen beschrieben. Gerät Beschreibung der Einstellung in Dokumentation: Liquiphant M/S (FEL55) KA00143F, KA00163F, KA00144F, KA00164F, KA00162F, K00165F, KA00172F, KA00173F, * (* abhängig vom Typ, siehe Tabelle: Mitgeltende Gerätedokumentation, Seite 6)
- Seite 9 Liquiphant M/S + FEL55 Anhang Spezifische Werte und Ver- Die Tabelle zeigt sicherheitsrelevante Werte und Verschaltungsarten für das Messsystem. schaltungsarten für das Messsystem Hinweis! Liquiphant M/S mit FEL55 Zu den nachfolgenden Tabellen sind folgende Punkte zu beachten: • Der PFD Wert gilt für den Elektronikeinsatz FEL55.
- Seite 10 Liquiphant M/S + FEL55 Exida Management Summary L00-FEL55XXX-01-06-XX-EN-003 L00-FEL55XXX-01-06-XX-EN-002.tif Endress+Hauser...
- Seite 11 Liquiphant M/S + FEL55 L00-FEL55XXX-01-06-XX-EN-004.tif Ergänzende Funktionale Sicherheit in der Prozess-Instrumentierung zur Risikoreduzierung Dokumentation PK 002Z/11 Endress+Hauser...
