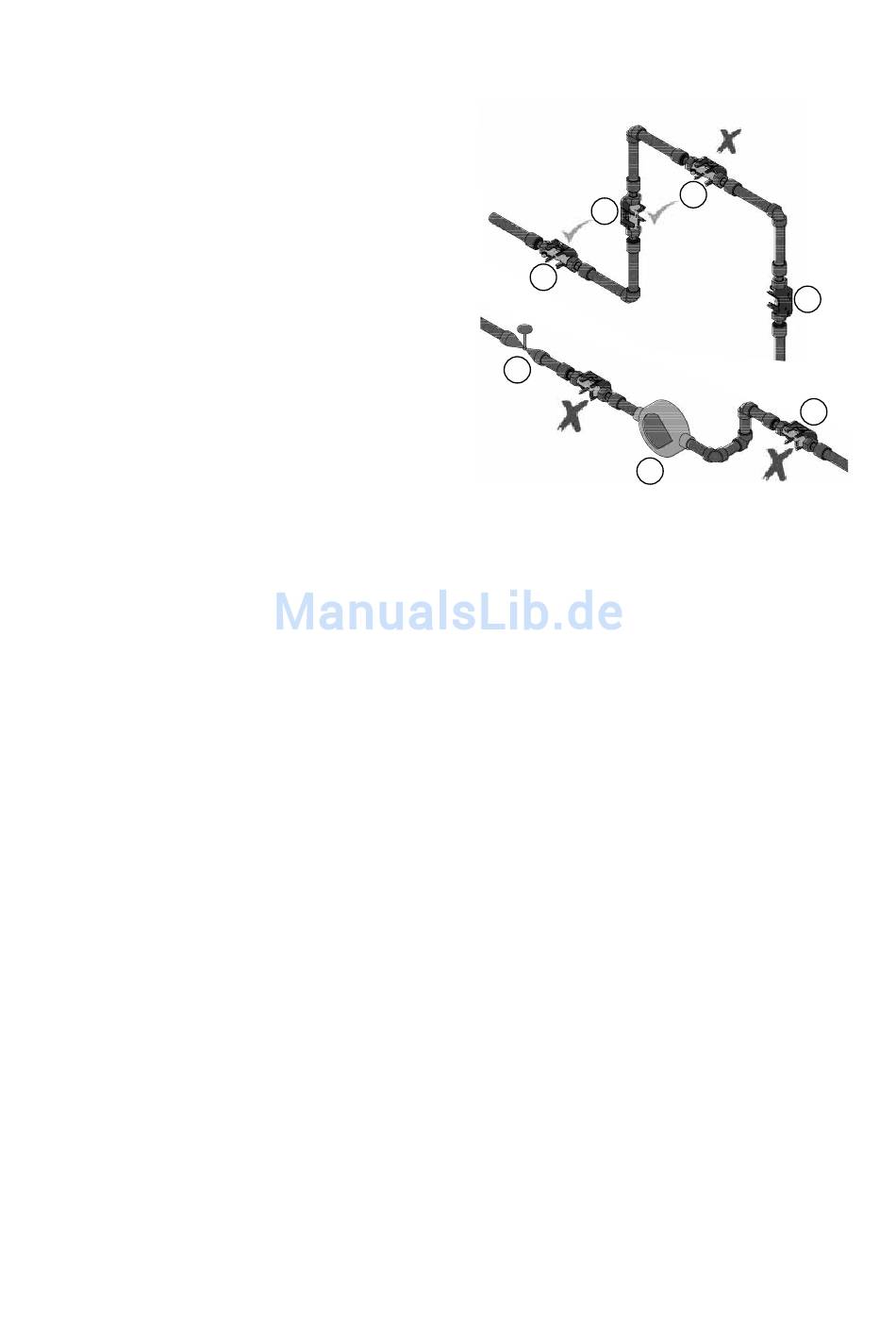

3.2 Platzierung des Durchflusssensors
A Empfohlene Platzierung des
Durchflusssensors.
B Empfohlene Platzierung des
Durchflusssensors.
C Unannehmbare Platzierung wegen Gefahr
der Luftansammlungen.
D Annehmbare Platzierung in geschlossenen
Systemen.
E Ein Durchflusssensor soll nicht
unmittelbar nach einem Ventil platziert
werden, abgesehen von Absperrventilen
(Kugelventiltyp), die völlig offen sein
müssen, wenn sie nicht zum Absperren
verwendet werden.
F Ein Durchflusssensor darf nie auf der
Saugseite einer Pumpe installiert werden.
G Ein Durchflusssensor sollte nicht nach
einem U-Bogen in zwei Ebenen platziert
werden.
Um die Kavitation vorzubeugen, muss der Gegendruck (der Druck beim Durchflusssensorausgang)
beim Durchflusssensor mindestens 1,5 bar bei q
(Höchstdurchfluss) sein. Dies gilt für Temperaturen bis zu ca. 80 °C.
Der Durchflusssensor darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum)
ausgesetzt werden.
Kamstrup A/S • 55121740_A3_DE_05.2016
B
A
E
(Nenndurchfluss) und min. 2,5 bar bei q
p
MULTICAL® 403
C
D
G
F
s
9
