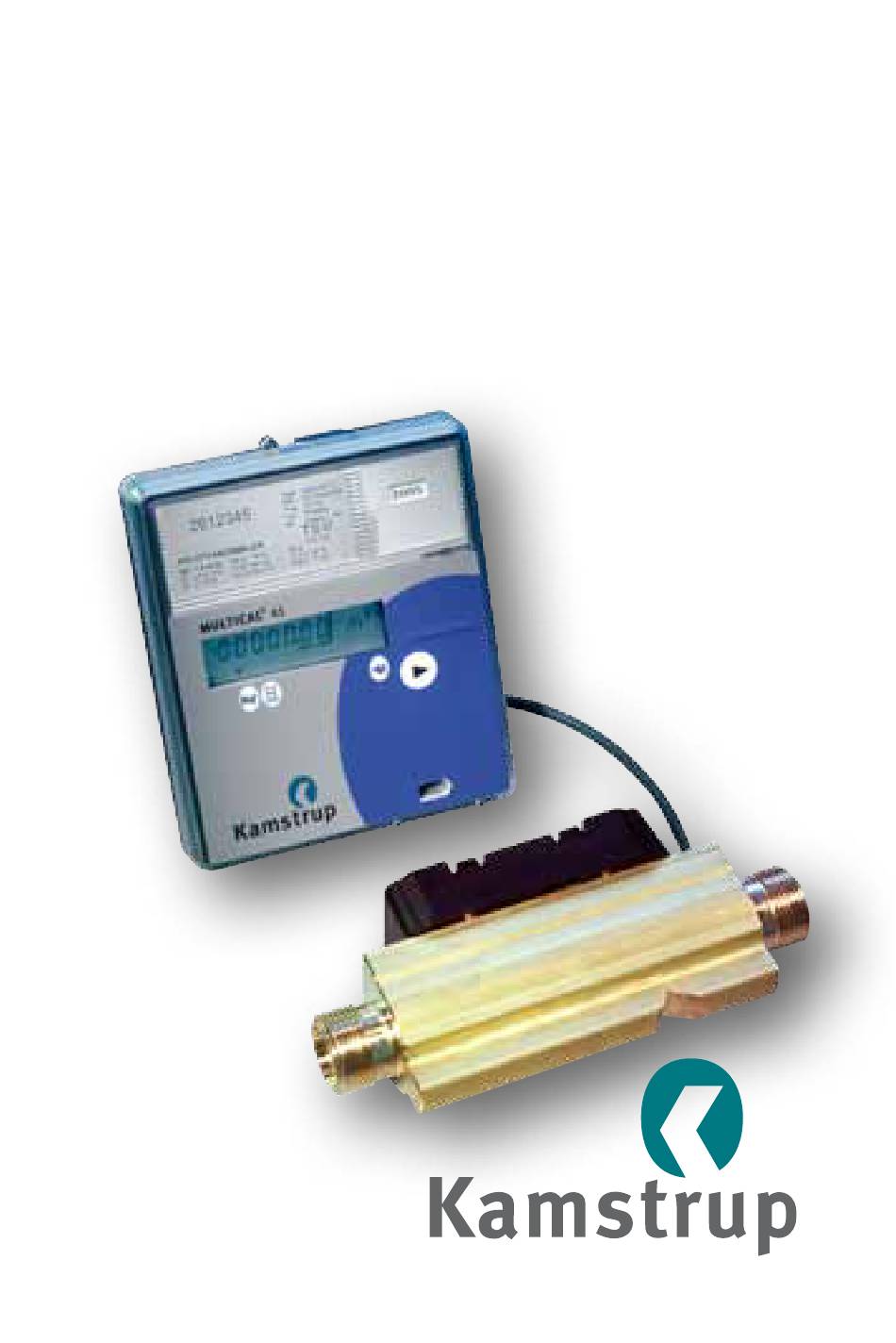

- Seite 1 Installations- und Bedienungsanleitung für MULTICAL® 41 Wasserzähler www.kamstrup.de...
- Seite 3 MULTICAL® 41 Deutsch Kamstrup A/S Industrivej 28, Stilling, DK-8660 Skanderborg TEL: +45 89 93 10 00 · FAX: +45 89 93 10 01 info@kamstrup.de · www.kamstrup.de...
-
Seite 4: Allgemeines
1. Allgemeines Lesen Sie bitte vor der Montage des Wärmezählers durch. Bei Montagefehler fällt die Garantieverpflichtung von Kamstrup A/S weg. Beachten Sie die Einhaltung folgender Installationsverhältnisse: Bei Verschraubungszählern darf der Anfangsdruck höchstens 16 bar sein. 1.1 MID Bezeichnungen Der Zähler ist nach MID (OIML R49) zugelassen. - Seite 5 Typenetikett Aktueller Durchfluß pro Zeit LCD-Anzeige Summierter Durchfluß seit Drucktaste letztem Reset Optisches Anzahl Interface Betriebsstunden 2. Informationscodes “E” MULTICAL® 41 überwacht ständig eine Reihe seiner wichtigen Funktionen. Bei gravierenden Fehlern im Messsystem oder während der Installation erscheint ein “E” äusserst links im Display. Durch Betätigen des Frontplattenknopfes bis im Display “info”...
-
Seite 6: Montage Des Durchflusssensors
3. Montage des Durchflusssensors Vor dem Einbau des Durchflusssensors sollte die Anlage gespült und Schutzpfropfen/Kunststoffmembranen müssen vom Durchflusssensor entfernt werden. Die Durchflussrichtung ist durch den Pfeil auf der Seite angegeben und unbedingt einzuhalten. Um Kavitation vorzubeugen, muss der Betriebsdruck am Durchfluss- sensor min. -
Seite 7: Gerade Einlaufstrecke
3.1 Gerade Einlaufstrecke MULTICAL® 41 erfordert keine gerade Ein- und Auslaufstrecken, um die Messrichtlinie (MID) 2004/22/EG und OIML R 49 zu erfüllen. Nur bei starken Durchflussstörungen vor dem Sensor ist eine gerade Einlaufstrecke notwendig. 3.2 Einbauwinkel Der Durchfluss-sensor darf waagerecht, senkrecht oder schräg montiert werden. -
Seite 8: Montage Des Rechenwerks
3.3 Montage des Rechenwerks 41 mm 90 mm 27 mm MULTICAL® 41 montiert auf ULTRAFLOW®, mit Winkelbeschlag 3026-252. Wandmontage von MULTICAL® 41. -
Seite 9: Spannungsversorgung
4. Spannungsversorgung MULTICAL® 41 kann durch eine eingebaute Lithiumbatterie, ein internes 24 VAC-Netzmodul oder ein internes 230 VAC-Netzmodul spannungsversorgt werden. Die beiden Leitungen von der Batterie oder dem Netzmodul sind in die Klemmreihe des Rechenwerks, Klemmen Nr. 60 und 61, zu montieren. Beachten Sie die korrekte Polarität;... - Seite 10 24 VAC Schwarz Zusammen mit dem 24 VAC Versorgungsmodul muss ein Transformator verwendet werden, z.B. Typ 66-99-403. PS: Dieses Modul kann nicht mit 24 VDC betrieben werden. 230 VAC Schwarz Dieses Modul wird bei direktem Netzanschluss verwendet.
-
Seite 11: Elektrischer Anschluss
5. Funktionskontrolle Nach der Installation des gesamten Wasserzählers sollte eine Funktionskontrolle durchgeführt werden. Betätigen Sie die Drucktaste von MULTICAL® 41 und kontrollieren Sie die erscheinenden Anzeigen für Wasserdurchfluss usw. 6. Elektrischer Anschluss Klemmreihe Anschlussleitung Versorgung (rot) Versorgung (schwarz) - Seite 12 7. Steckmodule MULTICAL® 41 kann durch Steckmodule mit einer Reihe von Funktionen erweitert werden. Unten beschreiben wir kurz die einzelnen Module. 7.1 Daten-/Impulseingänge 65 - 66 Input A f < 0.5 Hz Die Datenklemmen werden 67 - 68 Input B f <...
- Seite 13 7.2 M-Bus/Impulsausgänge Das M-Bus Modul kann in Stern-, Ring- oder Bustopologie montiert werden. Das M-Bus Modul ist in zwei Varianten lieferbar: • unterstützt primäre Adressierung • unterstützt primäre und sekundäre Adressierung Das M-Bus Netz über Klemme 24 und 25 anschliessen. Der Anschluss ist polaritäts- unabhängig.
- Seite 14 7.3 M-Bus/Impulsausgänge Das Funkmodul wird verwendet für die drahtlose Auslesung von MULTICAL® 41. Beim Anschluss der Versorgungsspannung holt das Funkmodul die Typ- und Zählernummer des Geräts und überträgt Daten zum Speicher des Moduls. Das Funkmodul ist in weniger als 10 Sekunden kommunikationsbereit. Das Funkmodul ist über Handterminal auslesbar, ist aber zum Einsetzen in ein Funknetzwerk vorbereitet.
- Seite 15 Primären Displayanzeigen: Sekundäre Anzeigen: Verbrauchte m³ Summierter Wasser Wasserverbrauch am Eingang A NB! Die Anzeige kommt nur vor, wenn das System mehrere Eingänge hat Anzahl Summierter Betriebsstunden Wasserverbrauch am Eingang B NB! Die Anzeige kommt nur vor, wenn das System mehrere ...
-
Seite 16: Volumenmessung
/h G¾B*165 mm T: 0,3…30°C Q4: 2,0 m Q2: 0,026 m Q3/Q1: 1/100 Für weitere Einzelheiten nehmen Sie bitte mit dem Wasserlieferanten Kontakt. Wichtig! Der -Pfeil gibt die Art der Anzeige an. Die Masseinheit geht äusserst rechts im Display hervor. www.kamstrup.de...
