MULTICAL® 403

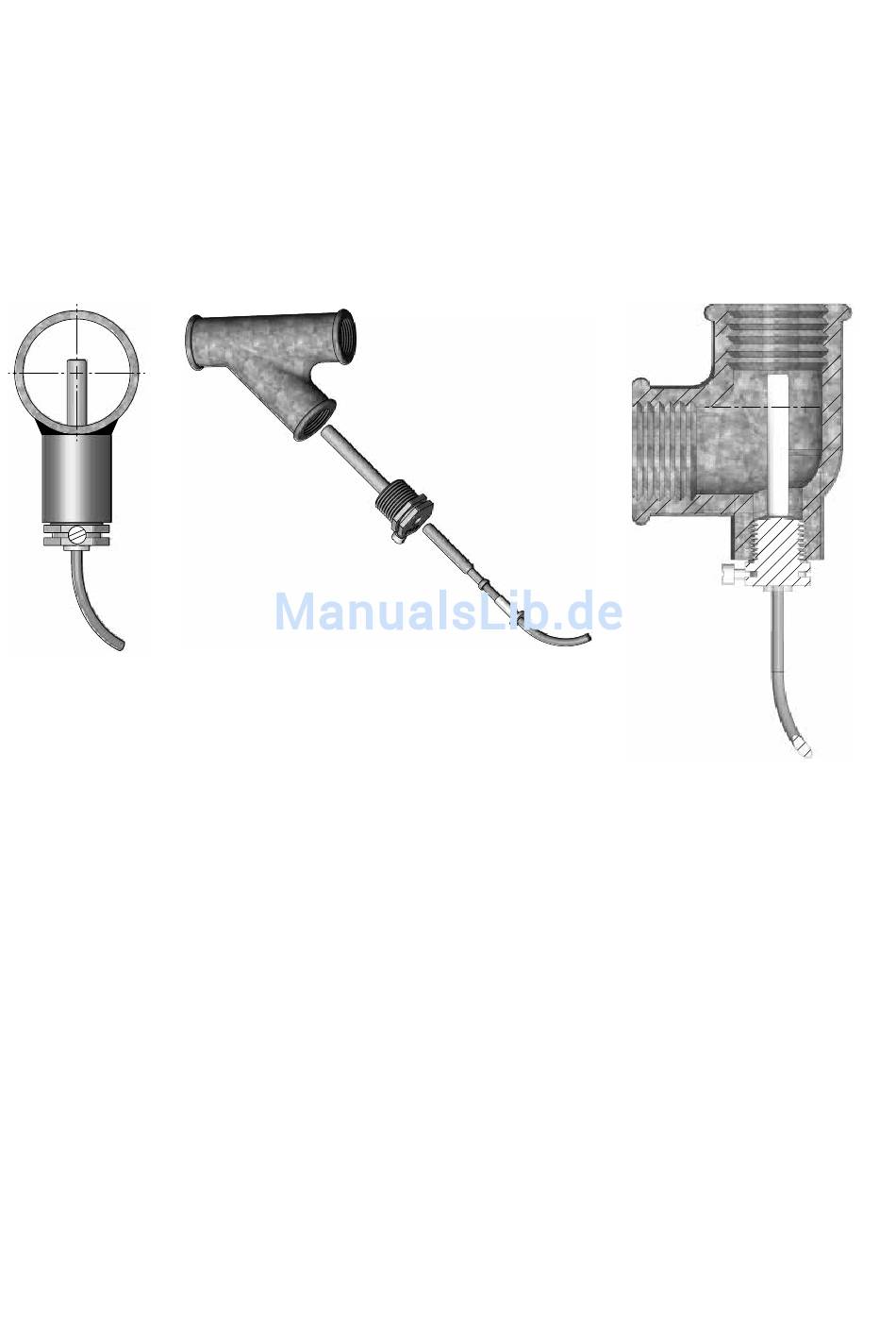

2.2 Tauchhülsenfühler
Die Fühlertauchhülsen können zum Beispiel in eine Schweißmuffe oder in T-Stücke mit 45° Winkel
eingebaut werden. Die Spitze der Tauchhülse soll mindestens bis zur Mitte der Strömung reichen.
Die Temperaturfühler werden so tief wie möglich in die Tauchhülsen eingeführt. Zur Verkürzung der
Ansprechzeit eignet sich eine "nichthärtbare" thermisch leitende Paste. Das kleine Plastikstück
am Fühlerkabel in die Fühlertauchhülse schieben, und die Leitung mit der beiliegenden Schraube
(M4 Messing) sichern. Die Schraube darf nur mit den Fingern eingedreht werden. Die Tauchhülsen
werden hiernach mit Plombe und Draht plombiert.
6
S C A L E 1 : 1
S E C T I O N
Kamstrup A/S • 55121740_A3_DE_05.2016
B - B
B
B
