Bender ISOMETER isoPV1685P Handbuch Seite 14

Geräteübersicht
3.2 Anschlüsse

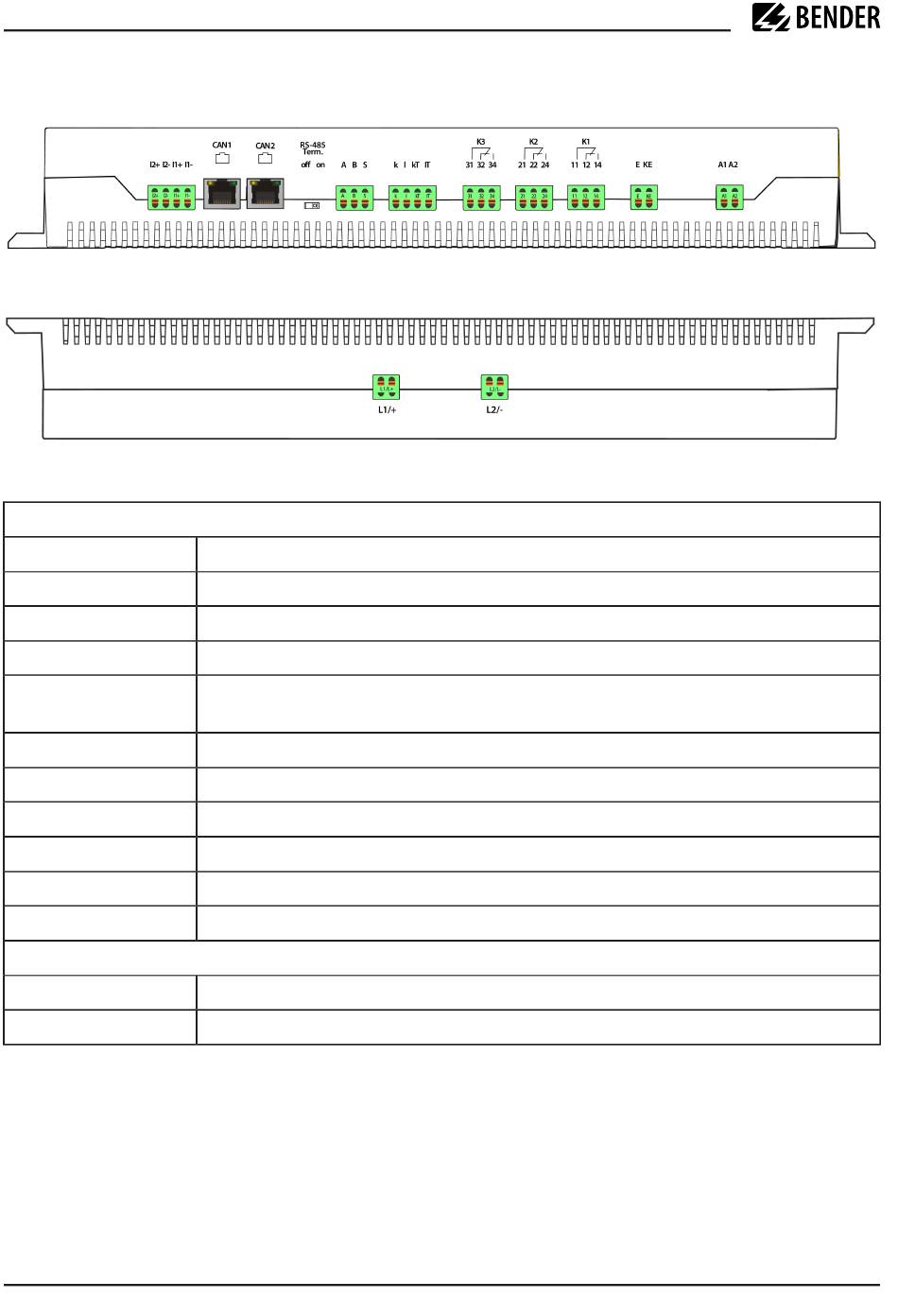

Abbildung 3-1: Anschlüsse von unten
Abbildung 3-2: Anschlüsse von oben
I2+, I2−
I1+, I1−
CAN1 / CAN2
RS-485 Term. off / on
A, B, S
k, I, kT, IT
31, 32, 34
21, 22, 24
11, 12, 14
E / KE
A1, A2
L1/+
L2/−
14 isoPV1685P_D00007_09_M_XXDE/07.2024
Ansicht von unten
Digitaler Eingang: keine Funktion
Digitaler Eingang: Start der Isolationsfehlersuche im manuellen Modus
ohne Funktion
RS-485-Terminierung
RS-485 Bus-Anschluss (A,B)
Protokoll: BMS; S = PE-Potential Schirm einseitig anschließen
ohne Funktion
Relaisausgang für interne Gerätefehler (LED SERVICE)
Relaisausgang für Hauptalarm Alarm 2 Isolationsfehler
Relaisausgang für Vorwarnung Alarm 1 Isolationsfehler
Anschluss an Erde und Kontrollerde
Anschluss an Versorgungsspannung. Sicherung 2 A je Leitung.
Ansicht von oben
Anschluss an L1/+ des IT-Netzes über Sicherung 1 A
Anschluss an L2/− des IT-Netzes über Sicherung 1 A
