4 Montage
Montieren Sie das Gerät mit 4 Schrauben M5. Beachten Sie die Maßangaben der Bohrungen im Maßbild.
Richten Sie das Gerät so aus, dass das Bedienfeld im Betrieb lesbar ist und die Netzankopplung (L1/+, L2/–)
oben positioniert ist.

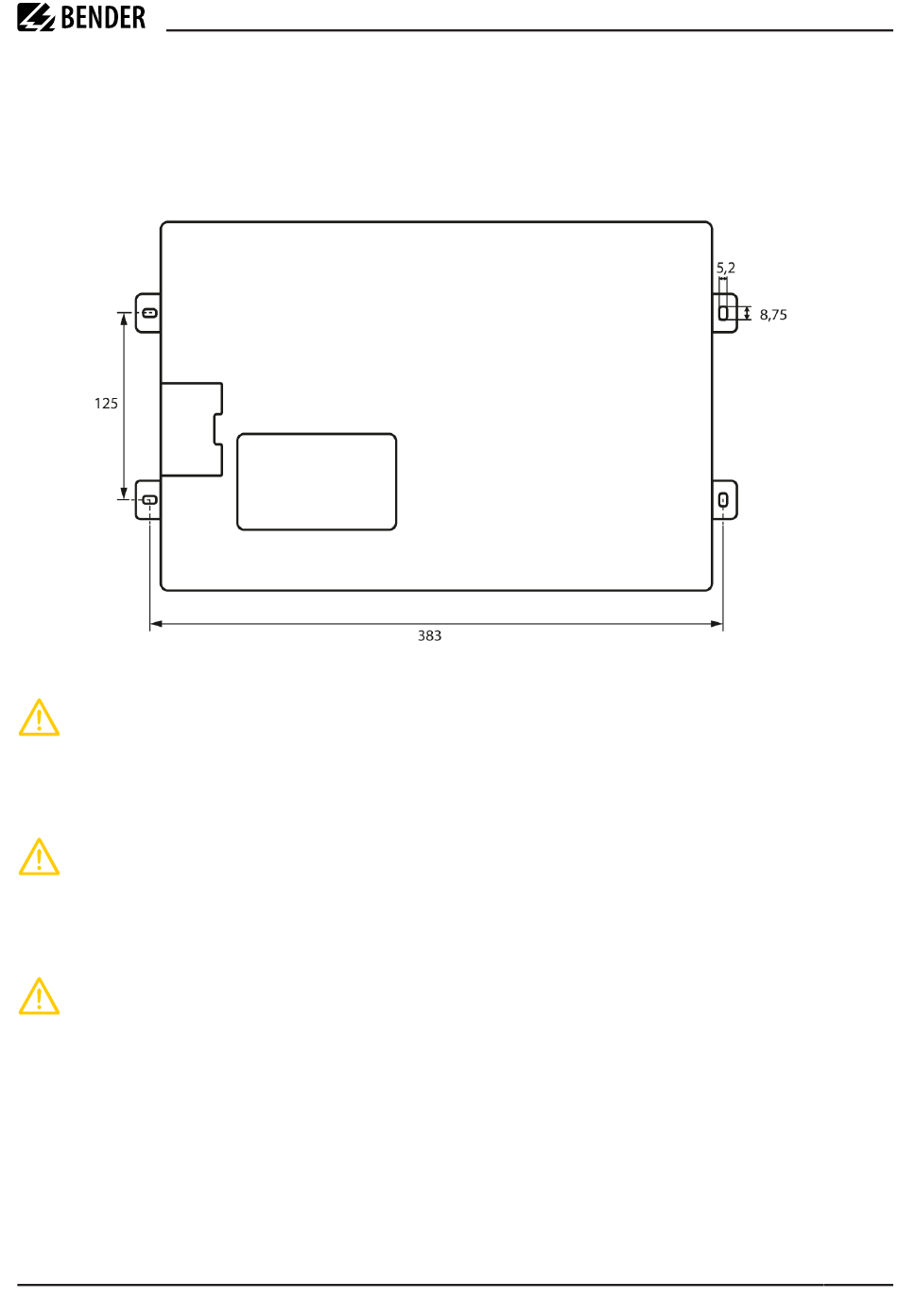

Abbildung 4-1: Maße in mm
VORSICHT
Die Anlage kann Schaden nehmen, wenn Sie in einem leitend verbundenen System mehr als ein
Isolationsüberwachungsgerät anschließen. Sind mehrere Geräte angeschlossen, funktioniert das Gerät
nicht und meldet keine Isolationsfehler.
Schließen Sie in jedem System nur ein Isolationsüberwachungsgerät an.
VORSICHT
Die Oberflächentemperatur von 60 °C kann bei bestimmten Betriebszuständen überschritten werden.
Halten Sie die Kühlschlitze frei, indem Sie nach oben mind. 15 cm und nach unten mind. 10 cm
Abstand zu benachbarten Gegenständen einhalten, damit eine gleichbleibende Luftzirkulation
gewährleistet ist.
VORSICHT
Schnittwunden und Verletzungen sind möglich.
Fassen Sie Gehäuse und Klemmen vorsichtig an.
Sachschaden durch unsachgemäße Installation!
Wärme an der Gehäuseoberfläche!
Scharfkantige Klemmen!
