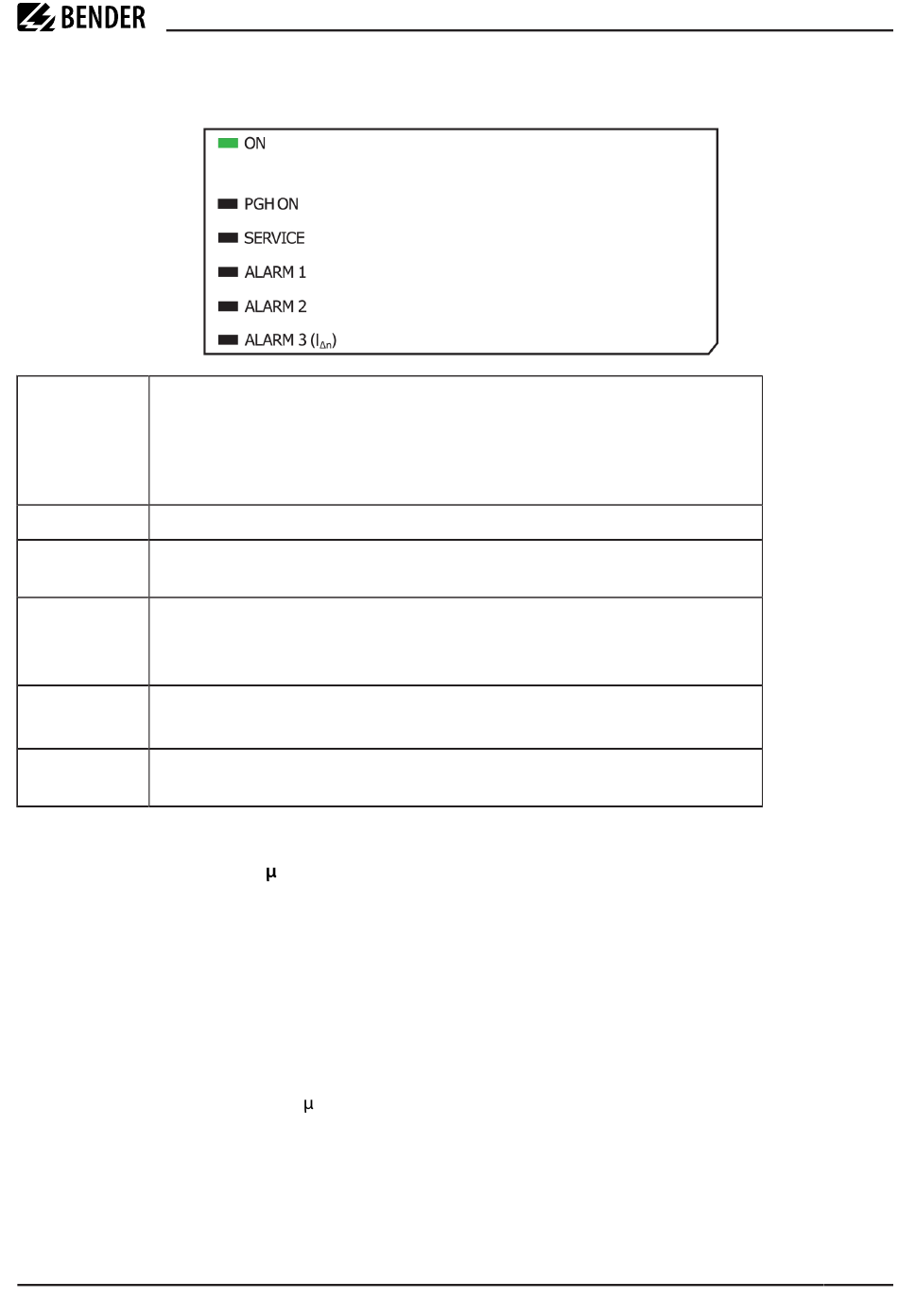

3.3 Anzeige- und Bedienelemente
ON (grün) Betriebsanzeige: Blinkt mit ca. 80 % Tastgrad.
Gerätefehler: LED leuchtet dauerhaft, wenn keine Gerätefunktion mehr gegeben
ist (Gerät angehalten).
Software-Aktualisierung: LED blinkt bei Firmware-Aktualisierung etwa 3 x
schneller als im Standardbetrieb, Aktualisierungszeit < 4 Minuten.
PGH ON (gelb) Die LED blinkt: Prüfstrom für die Isolationsfehlersuche wird generiert.
SERVICE (gelb) Interner Gerätefehler und Anschlussfehler. (Netz, Erde, Messstromwandler):
LED leuchtet dauerhaft. Siehe auch Liste der Fehlercodes.
ALARM 1 Isolationsfehler 1 (Vorwarnung):
(gelb)
Leuchtet konstant: Isolationswiderstand unterschreitet Ansprechwert 1, R
Blinkt: Anschlussfehler Erde prüfen
ALARM 2 Isolationsfehler 2 (Alarm):
(gelb)
Leuchtet konstant: Isolationswiderstand unterschreitet Ansprechwert 2, R
ALARM 3 ohne Funktion
(gelb)
Serviceklappe
Zugang zu DIP-Schalter und SD-Karte über die Service-Klappe
Öffnen Sie die Service-Klappe durch leichten Druck auf die geriffelte Zone und ziehen Sie dabei die Klappe
vom Gehäuse weg.
Nach Entfernen der Klappe ist es möglich, folgende Einstellungen vorzunehmen:
• Ändern der BMS-Adresse (SS8103)
• Einstellen der maximalen Ableitkapazität (SS8103)
• Ändern der Messgeschwindigkeit (SS8103)
• Rücksetzen von Alarmen (ST6101)
Außerdem haben Sie Zugriff auf die SD-Karte, um beispielsweise gespeicherte Alarme auszulesen.
isoPV1685P_D00007_09_M_XXDE/07.2024
ISOMETER® isoPV1685P
< R
F an1
< R
F an2
