Funktion
2.4.2 Isolationsüberwachung

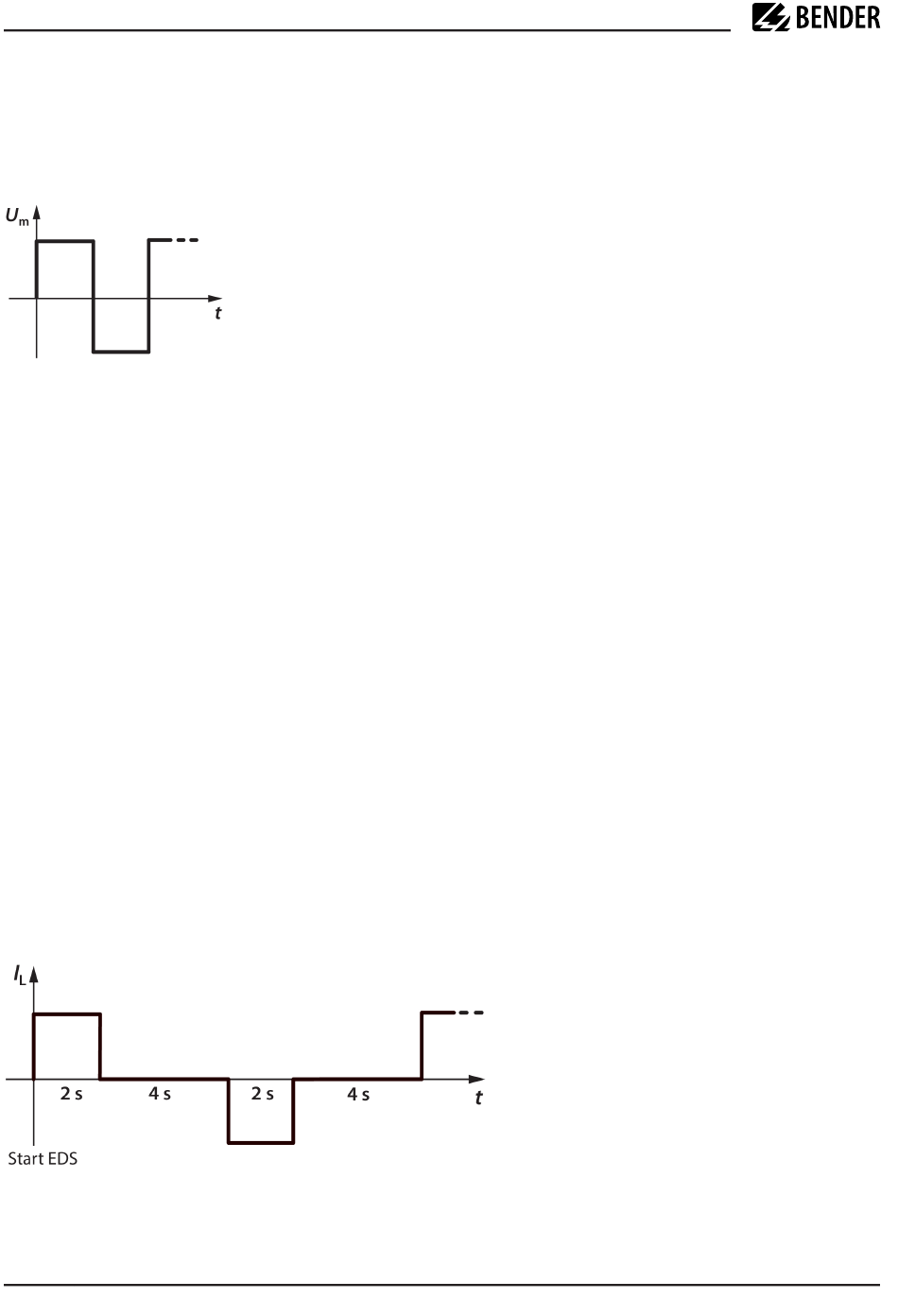

Zur Isolationsüberwachung wird dem IT-Netz eine pulsförmige Messwechselspannung überlagert. Der
Messpuls besteht aus positiven und negativen Rechteck-Pulsen gleicher Amplitude. Deren Periodendauer ist
abhängig von der jeweiligen Ableitkapazität und dem Isolationswiderstand der überwachten PV-Anlage.
Ein Isolationsfehler zwischen der PV-Anlage und Erde schließt den Messkreis. Unterschreitet der
Isolationswiderstand zwischen Netz und Erde die eingestellten Ansprechwerte R
zugehörige Alarmrelais K1 bzw. K2. Der Ansprechwert R
Erfasste Isolationsfehler werden über den BMS-Bus an weitere Busteilnehmer übertragen. Außerdem leuchten
die Alarm-LEDs ALARM1 bzw. ALARM2 auf.
Zuordnung der Alarm-Relais K1, K2, K3
K1 schaltet bei Unterschreitung des Ansprechwertes R
K2 schaltet bei Unterschreitung des Ansprechwertes R
K3 schaltet bei einem Geräte- bzw. Anschlussfehler.
2.4.3 Isolationsfehlersuche
Zur Isolationsfehlersuche wird dem fehlerbehafteten PV-Netz ein geeigneter Prüfstrom überlagert, mit dessen
Hilfe Isolationsfehlersuchgeräte den Isolationsfehler lokalisieren können. Das ISOMETER
internen Prüfstromgenerator mit I
Wenn fest installierte (masterfähige) Isolationsfehlersuchgeräte wie EDS440 eingesetzt werden, erfolgt die
Steuerung und Synchronisation des Prüfstrom-Generators durch eines der Isolationsfehlersuchgeräte im BMS-
Master-Betrieb. Dazu müssen das ISOMETER
kommunizieren.
Ist die Auto-EDS-Funktion aktiviert, startet das ISOMETER
Ansprechwerte R und R
an1
ON den Prüfstromtakt.
10 isoPV1685P_D00007_09_M_XXDE/07.2024
= 50 mA DC.
L
® und das Isolationsfehlersuchgerät über den BMS-Bus miteinander
unterschritten sind. Mit Beginn der Isolationsfehlersuche signalisiert die LED PGH
an2
kann gleich oder höher als R
an1
(Isolationswiderstand).
an1
(Isolationswiderstand).
an2
® die Isolationsfehlersuche, nachdem beide
und R , schalten die
an1 an2
eingestellt werden.
an2
® verfügt über einen
