Gerätekommunikation
8 Gerätekommunikation

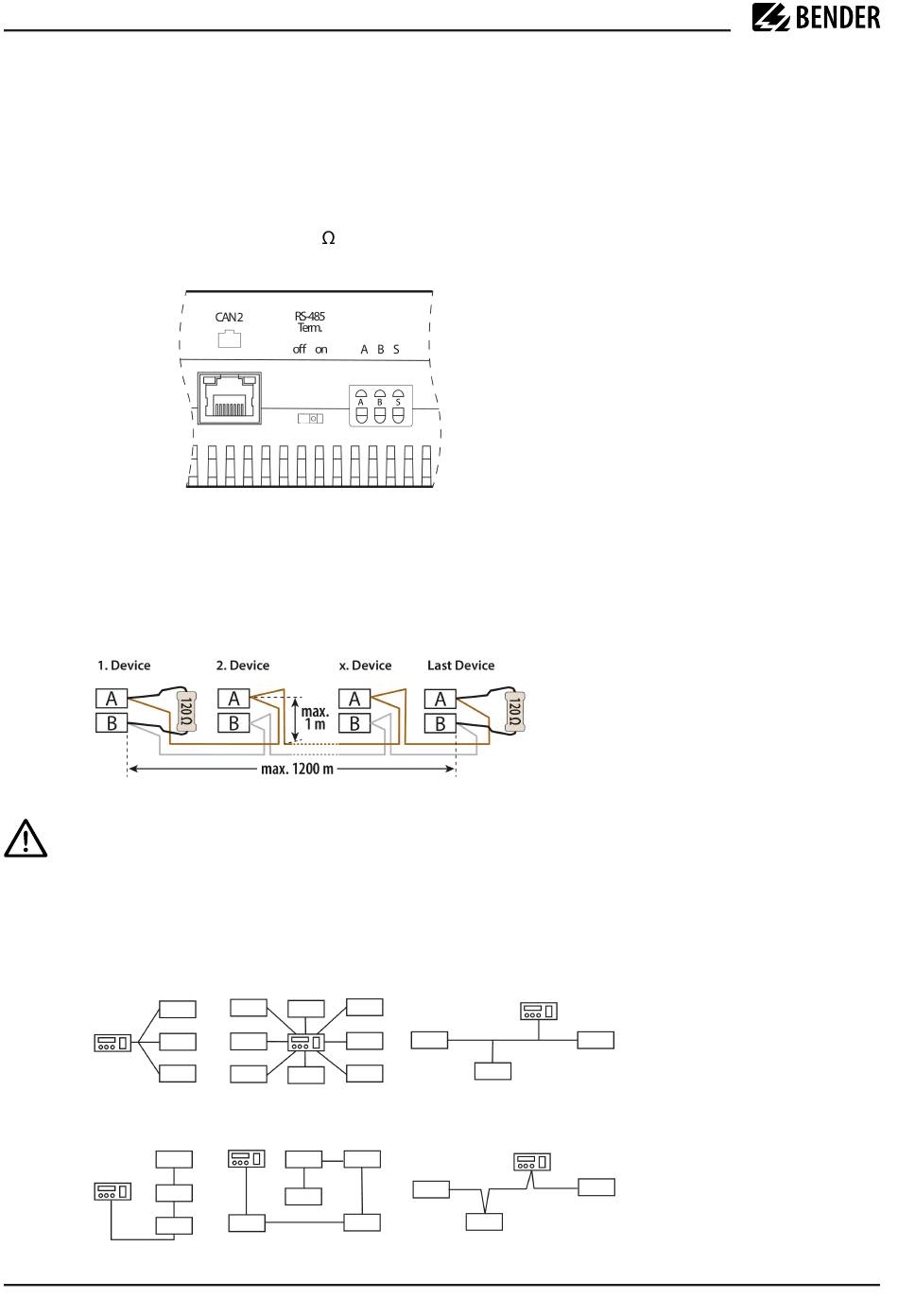

8.1 RS-485-Schnittstelle
Die von der Geräteelektronik galvanisch getrennte RS-485-Schnittstelle dient als physikalisches
Übertragungsmedium für BMS-Protokoll. Wenn ein ISOMETER® oder andere busfähige Geräte über
den BMS-Bus zu einem Netzwerk verbunden werden, muss der BMS-Bus an seinen beiden Enden mit
Abschlusswiderständen von jeweils 120
über den Terminierungsschalter RS-485 Term. (off/on).
Anschluss eines RS-485-Netzwerks
Die optimale Topologie für ein RS-485-Netzwerk ist eine Punkt-zu-Punkt-Verbindung. Dabei ist Gerät 1
mit Gerät 2, Gerät 2 mit Gerät 3, Gerät 3 mit Gerät n usw. verbunden. Das RS-485-Netzwerk stellt eine
unverzweigte, kontinuierliche Strecke dar.
HINWEIS
Ein nicht terminiertes RS-485-Netzwerk kann instabil werden und Fehlfunktionen erzeugen. Es
dürfen nur das erste und das letzte Gerät in der Linie terminiert werden. Enthält das Netzwerk
Stichleitungen, so werden diese nicht terminiert. Die Länge der Stichleitungen ist auf max. 1 m
beschränkt.
Beispiele für falsche Verlegung
Beispiele für richtige Verlegung
26 isoPV1685P_D00007_09_M_XXDE/07.2024
terminiert werden. Das Gerät isoPV1685P verfügt zu diesem Zweck
