Optionen und Zubehör
10.12 Montagehalterungen für Baugröße A5, B1, B2, C1 und C2

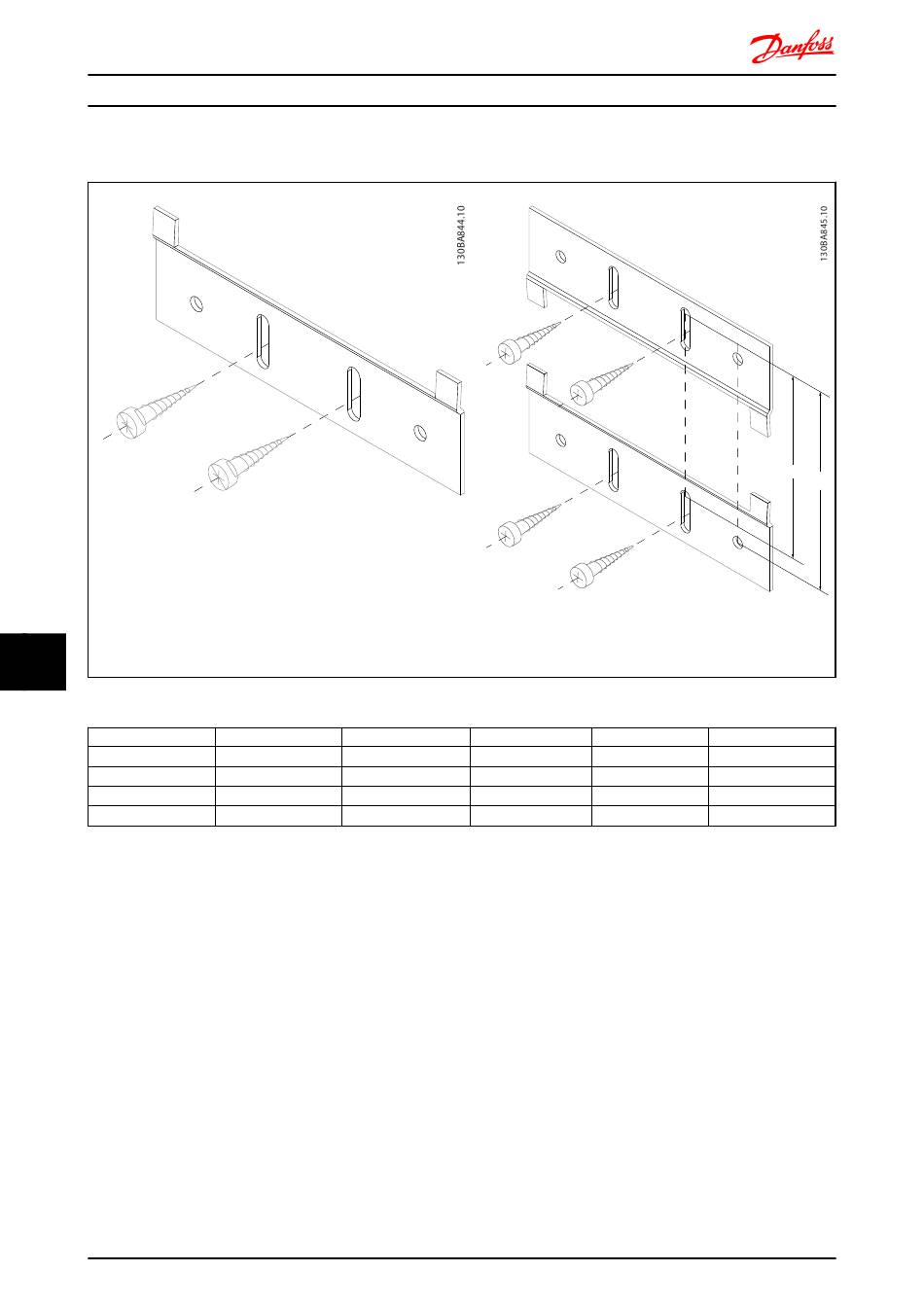

Montagehalterung für Baugröße A5, B1,B2, C1 und C2
Schritt 1
Die untere Halterung in Position bringen und mit Schrauben befestigen.
Die Schrauben dürfen nicht ganz festgezogen werden, damit der
10 10
Frequenzumrichter noch angebracht werden kann.
Tabelle 10.14
Baugröße
IP
A [mm]
B [mm]
Bestellnummer
Tabelle 10.15
262
FC 300 Projektierungshandbuch
A5 B1
55/66 21/55/66
480 535
495 550
130B1080 130B1081
MG.33.BD.03 - VLT
Schritt 2
Abstand A oder B messen, dann die obere Halterung in Position
bringen, aber nicht festziehen. Siehe unten stehende
Abmessungen.
B2
21/55/66
705
720
130B1082
®
ist eine eingetragene Marke von Danfoss
B3 B4
21/55/66 21/55/66
730 820
745 835
130B1083 130B1084
A
B
