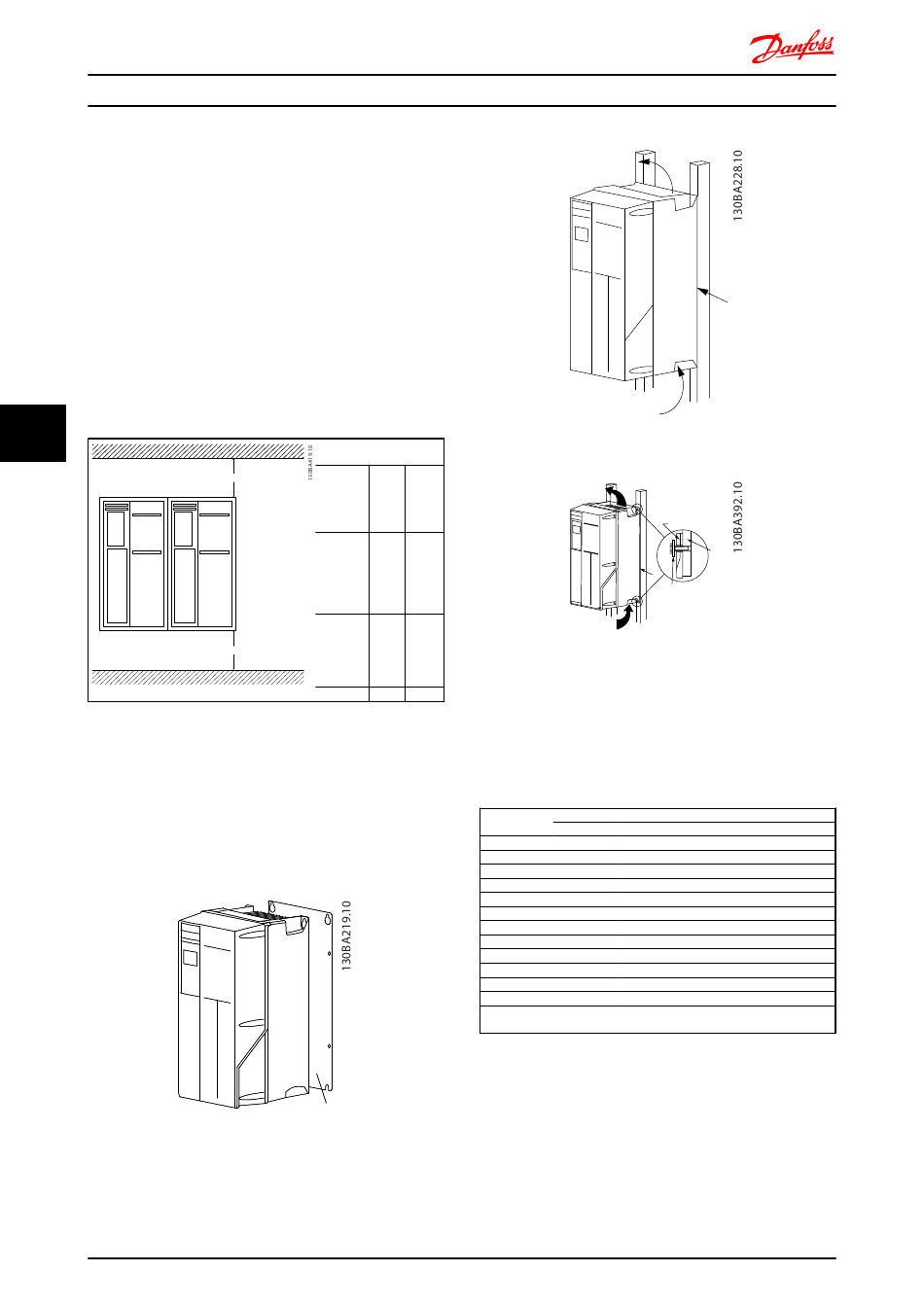

6.1.2 Mechanische Montage
Alle Baugrößen ermöglichen eine Installation nebenei-
nander, es sei denn ein Gehäusesatz IP21/IP4X/ TYP 1 wird
verwendet (siehe Abschnitt Optionen und Zubehör im
Projektierungshandbuch).
Wenn der IP21-Gehäusesatz für die Baugrößen A1, A2 oder
A3 verwendet wird, muss zwischen den Frequenzum-
richtern ein Mindestabstand von 50 mm vorhanden sein.
Für optimale Kühlbedingungen muss die Luft über- und
unterhalb des Frequenzumrichters ungehindert strömen
können. Siehe nachstehende Tabelle.
6 6
Tabelle 6.3
* nur FC 301
1. Führen Sie entsprechend den vorgegebenen
Maßen Bohrungen durch.
2. Verwenden Sie Schrauben, die für die Oberfläche
geeignet sind, auf der der Frequenzumrichter
montiert werden soll. Ziehen Sie alle vier
Schrauben nach.
Abbildung 6.1
126
FC 300 Projektierungshandbuch
Luftdurchlass für
verschiedene Baugrößen
a
a
Baugröße:
(mm):
A1*/A2/A
3/A4/A5/B 100
1
B2/B3/B4/
200
b
C1/C3
C2/C4 225
A
MG.33.BD.03 - VLT
Abbildung 6.2
b
(mm):
100
Abbildung 6.3
200
225
Wenn die Baugrößen A4, A5, B1, B2, C1 und C2 an einer
instabilen Rückwand montiert werden sollen, muss der
Frequenzumrichter wegen unzureichender Kühlungsluft
über dem Kühlkörper mit einer Rückwand A montiert
werden.
Baugröße IP20
A1 *
A2 *
A3 *
A4/A5 -
B1 -
B2 -
B3 *
B4 2
C1 -
C2 -
C3 2
C4 2
* = Keine anzuziehenden Schrauben
- = Nicht vorhanden
Tabelle 6.4
6.1.3 Montage vor Ort
Zur Montage der Geräte vor Ort in der Anlage/an der
Maschine werden die IP21/NEMA 1-Gehäuseabdeckungen
oder Geräte in Schutzart IP54/55 empfohlen.
®
ist eine eingetragene Marke von Danfoss
A
IP66 Drive
Base
plate
A
Fibre
Washer
Anzugsdrehmomente für Abdeckungen (Nm)
IP21 IP55
- -
* -
* -
- 2
* 2,2
* 2,2
- -
- -
* 2,2
* 2,2
- -
- -
IP66
-
-
-
2
2,2
2,2
-
-
2,2
2,2
-
-
