Mechanische Installation - ...
7.2.6 Klemmenpositionen, F8-F13 – 12 Puls
Die 12-Puls-F-Gehäuse sind in sechs verschiedenen Größen erhältlich, F8, F9, F10, F11, F12 und F13. Der F8, F10 und F12
bestehen aus einem Gleichrichterschrank auf der rechten und einem Wechselrichterschrank auf der linken Seite. Der F9, F11
und F13 verfügen über einen zusätzlichen Optionsschrank links vom Wechselrichterschaltschrank. Der F9 entspricht dem F8
mit zusätzlichem Optionsschrank. Der F11 entspricht dem F10 mit zusätzlichem Optionsschrank. Der F13 entspricht dem F12
mit zusätzlichem Optionsschrank.
Klemmenpositionen – Wechselrichter und Gleichrichter Baugröße F8 und F9
7 7

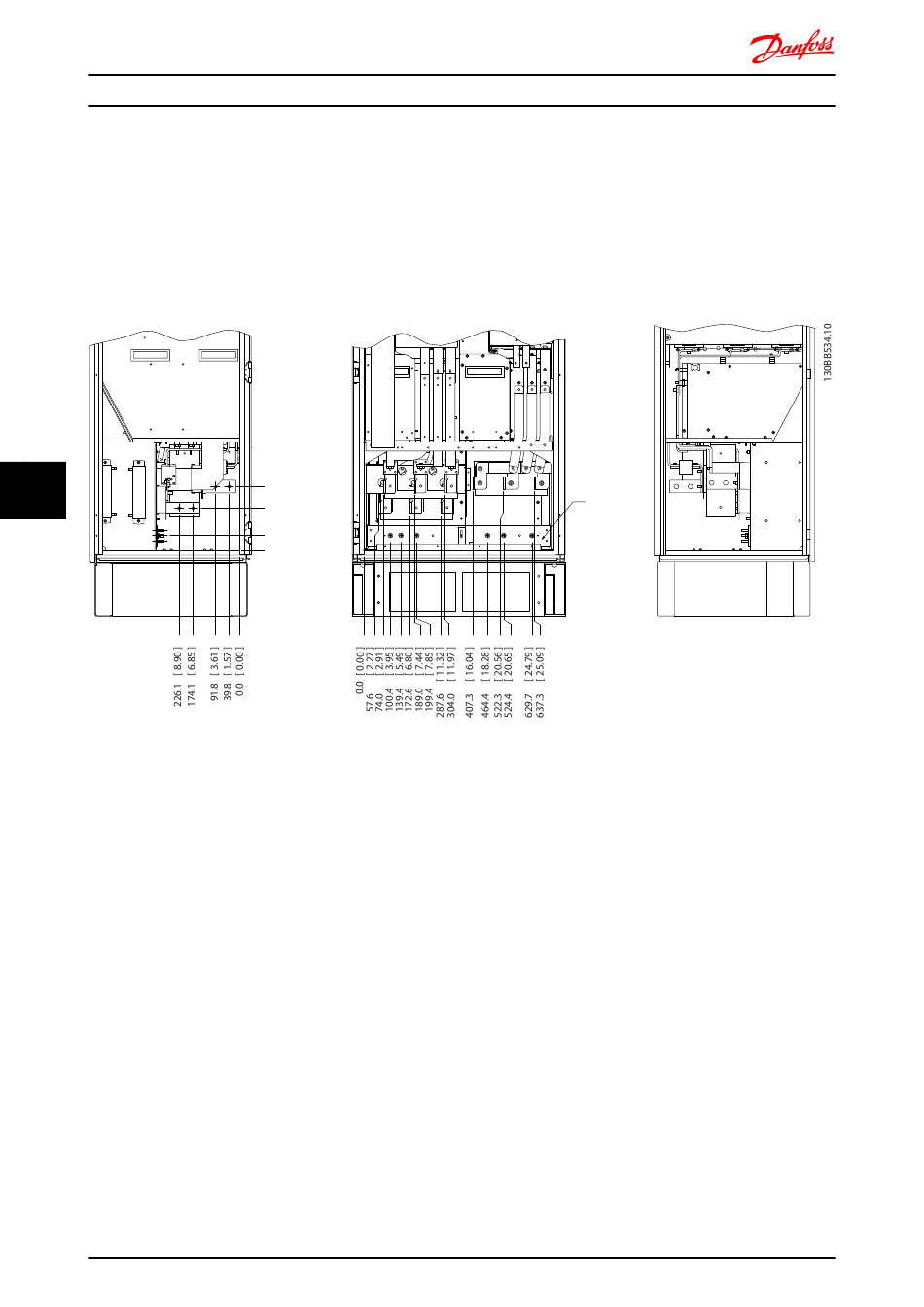

Abbildung 7.33 Klemmenpositionen - Wechselrichter- und Gleichrichterschrank - F8 und F9 (Ansicht vorn, links und rechts). Die Kabelfüh-
rungsplatte befindet sich 42 mm unterhalb des 0,0-Niveaus.
1) Erdschlussleiste
154
FC 300 Projektierungshandbuch
239.6 [ 9.43 ]
R2/L12 91-1 S2/L22 92-1 T2/L32
160.0 [ 6.30 ]
R1/L11 91 S1/L21 92 T1/L31 93
56.6 [ 2.23 ]
0.0 [ 0.00 ]
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
U/T1 96 V/T2 97 W/T3 98
93-1
1
