Elektrische Installation

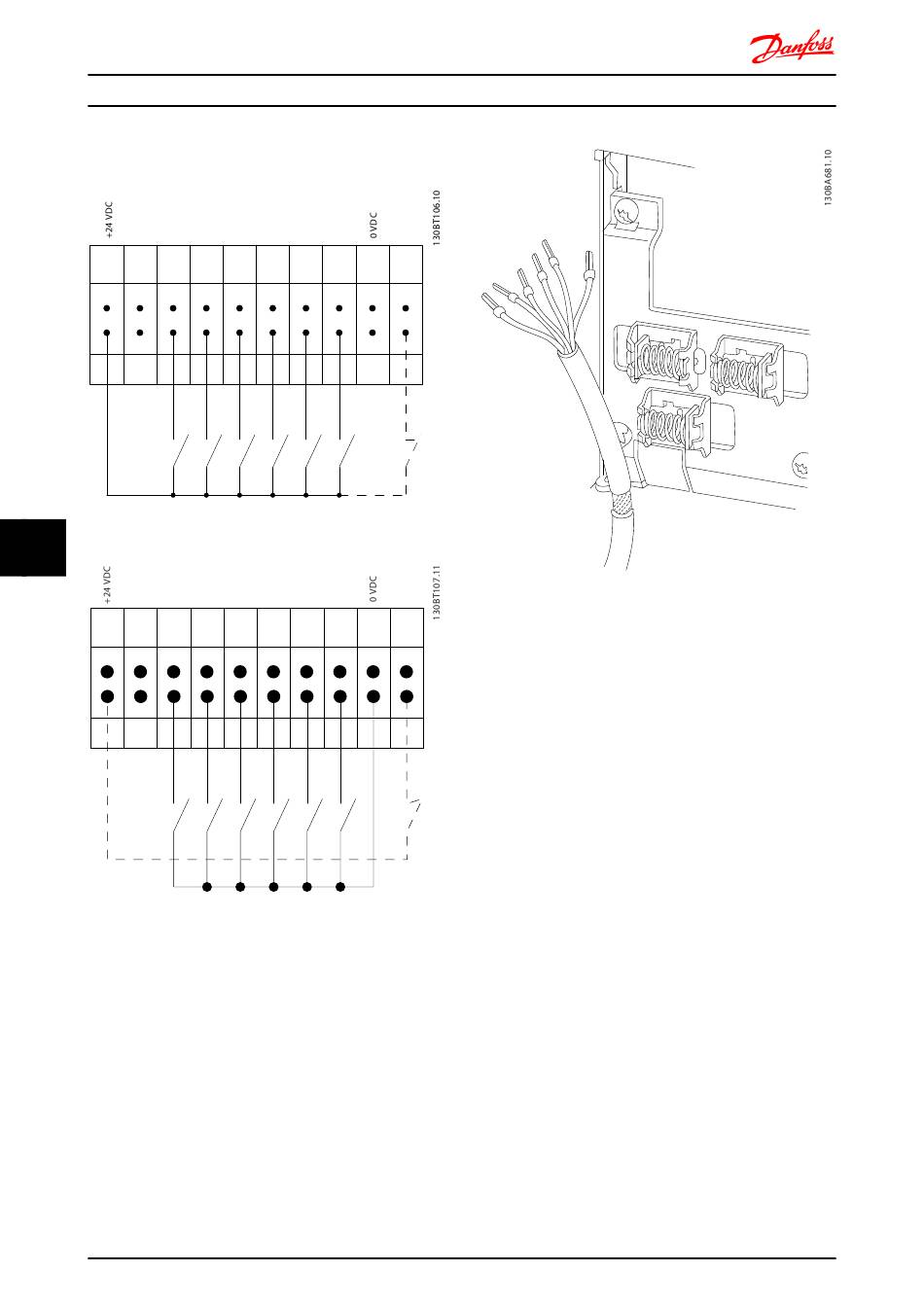

Eingangspolarität von Steuerklemmen
12 13 18
Abbildung 8.80
8 8
12 13 18
Abbildung 8.81
Zur Einhaltung der Spezifikationen zu EMV-Emissionen sind
abgeschirmte/verstärkte Kabel erforderlich. Wird ein nicht
abgeschirmtes/nicht verstärktes Kabel verwendet, lesen Sie
den Abschnitt Führen nicht abgeschirmter Steuer- und
Stromkabel.. Weitere Informationen finden Sie im Abschnitt
EMV-Prüfergebnisse.
224
FC 300 Projektierungshandbuch
PNP (Source)
Digitaleingangsverkabelung
19 27 29 32 33
NPN (Sink)
Digitaleingangsverkabelung
19 27 29 32 33
MG.33.BD.03 - VLT
20 37
Abbildung 8.82
20 37
®
