Mechanische Installation - ...
7.2.4 Klemmenpositionen - Baugröße E
Klemmenpositionen - E1
Berücksichtigen Sie die folgende Lage der Klemmen bei der Auslegung des Kabelzugangs.
492[19.4]
323[12.7]
B
195[7.7]

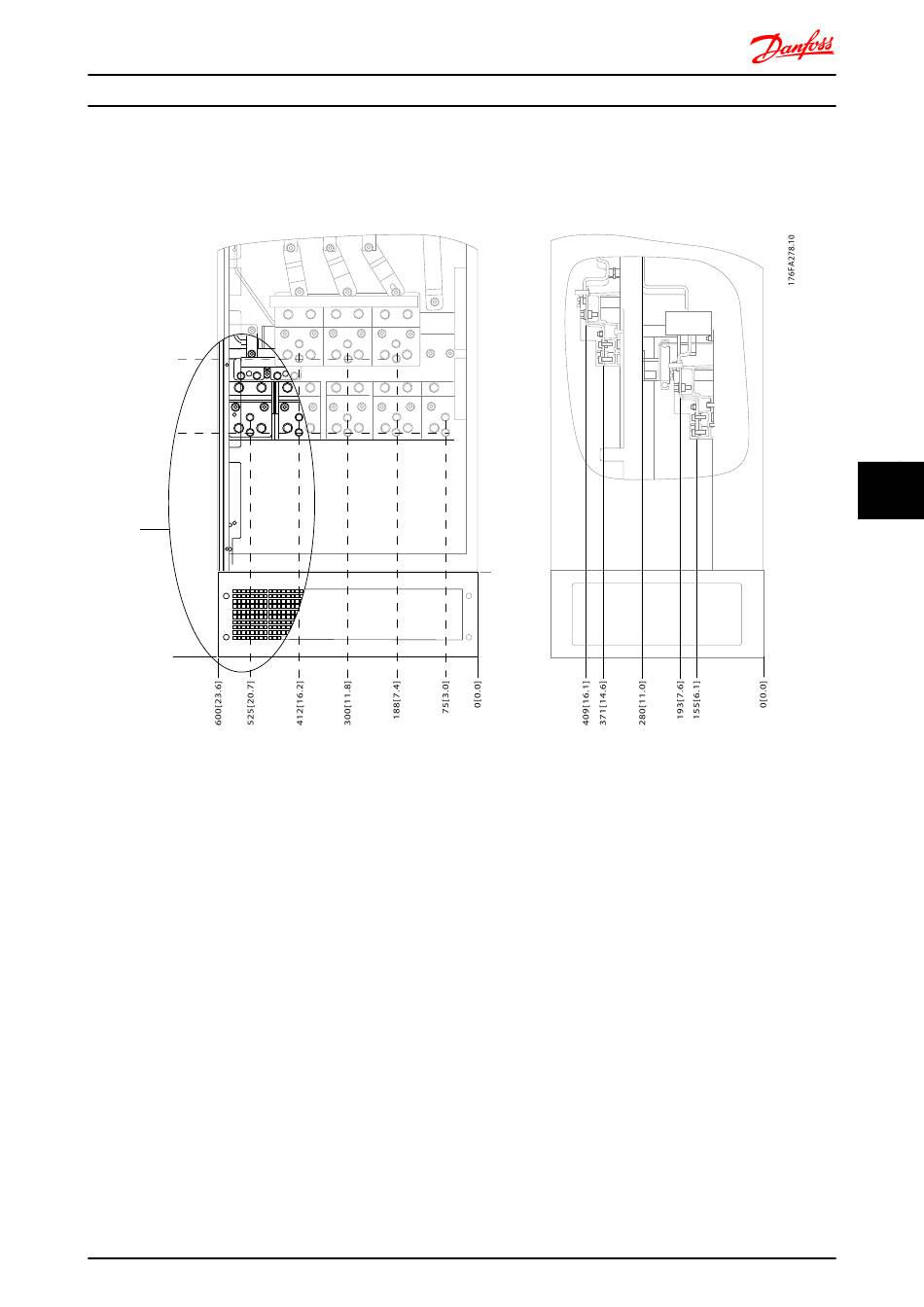

Abbildung 7.19 Positionen der Leistungsanschlüsse bei IP21- und IP54-Gehäusen
